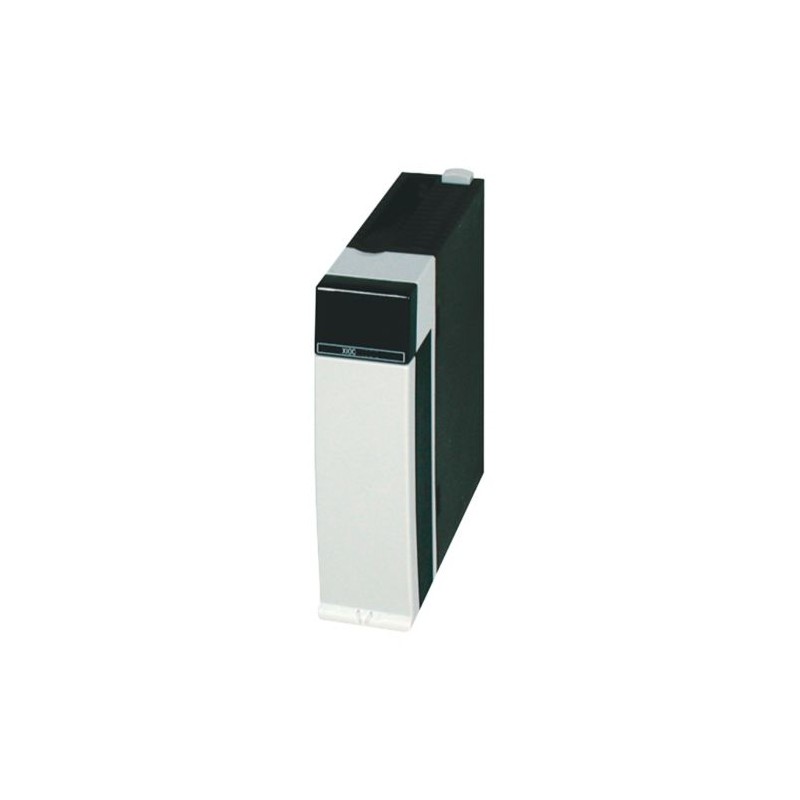

XIOC-2AO-U2 257904 0004519677 EATON ELECTRIC módulo 2SA +/- 10V
XIOC-2AO-U2
257904
0004519677
EATON-MOELLER
módulo 2SA +/- 10V
Módulo para XC100/200 2 saídas analógicas (-10/0...+10VDC)
Módulo de saída analógica para XC100/200, 24V DC, 2AO (+/-10V)
Os controladores modulares programáveis XC100 e XC200 oferecem um excelente nível de escalabilidade. Diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC) estão disponíveis. Os CLPs modulares compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.
Controladores industriais (PLC) > Módulo de entradas/saídas analógicas de PLC
Automatismos programáveis XC
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Módulo de saída analógica para XC100/200, 24 V DC, 2AO(+/-10V)
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.
Programa de entrega
Função
Módulos analógicos
Compact I/O do sistema para a conexão de XC100/200 Clps Modulares
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
Descrição
Saídas
2 saídas, ±10 V
2 saídas, ±10 V
Dados técnicos
Geral
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 mm
57 - 150 Hz ±1,0 mm
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Choque duração de 11 ms g
Resistência ao impacto
500 g/⌀ 50 mm ±25 g
Categoria de sobretensão/grau de poluição
II/2
Classe de proteção
Um
Grau de Proteção
IP20
Emissão de interferências
DIN/EN 55011/22, Classe A,
Peso
0,18 kg
Fonte de alimentação
Tensão nominal [Ue]
24 (12) V DC
Admissível gama
20.4 – 28.8 (11.8 – 14.4)
Ondulação Residual
Superior a 5 %
Neutro pólosDuração do mergulho
10 ms
Neutro pólosTaxa da repetição
1 s
O máximo de perda de energia [Pv]
0,5 W
Entradas
Fonte de alimentação externa
De 24 VCC (-15/+20 %), aprox. 150 mA
Resolução
12 Bit
Tempo de conversão
≦ 5 ms
Saídas
Tensão de saída
-10 - 10 V DC
Resolução
12 Bit
Potencial de isolamentoCircuito dentro de cada canal
Opto-isolado
Potencial de isolamentoentre os canais
Nenhum
Terminações
Plug-in do bloco de terminais
Interno de consumo de corrente (5 V CC)
100 mA
Tempo de conversão
≦ 5 ms
Erro Total
≦ ±1 (da escala de valor) %
Externa carga de resistênciaTensão de saída
≦ 10 kΩ
Quantidade de saídasTensão de saída
Dois
Fonte de alimentação externa
De 24 VCC (-15/+20 %), aprox. 150 mA
Tipo de ligação
2-núcleo do cabo blindado (superior a 20 m)
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / PLC e/S analógicas do módulo (EC001420)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS analógico de entrada/saída (módulo de [email protected] [AKE524014])
Número de entradas analógicas
Zero
Número de saídas analógicas
Dois
Entradas analógicas configuráveis
Sim
Saídas analógicas configuráveis
Sim
De entrada, corrente
Nenhum
De entrada, tensão de
Nenhum
De entrada, o resistor de
Nenhum
De entrada, termômetro de resistência
Nenhum
Entrada de termopar
Nenhum
Entrada de sinal configurável
Nenhum
Resolução das entradas analógicas
0 Bit
De saída, corrente de
Nenhum
De saída, tensão de
Sim
Sinal de saída configurável
Nenhum
Resolução de saídas analógicas
12 Bit
Tipo de conexão elétrica
Parafuso/mola abraçadeira de ligação
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
30 mm
Altura
100 mm
Profundidade
95 mm
Aprovações
Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Dimensões
| Característica | Valor |
|---|---|
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas analógicas (EF001995) | 2 |
| Entradas analógicas configuráveis (EF008518) | Sim |
| Saídas analógicas configuráveis (EF008519) | Sim |
| Entrada, corrente (EF003204) | Não |
| Entrada, tensão (EF003205) | Não |
| Entrada, resistência (EF003206) | Não |
| Entrada, termómetro de resistência (EF003207) | Não |
| Entrada, termopar (EF003208) | Não |
| Sinal de entrada, configurável (EF003209) | Não |
| Resolução das entradas analógicas (EF003575) | 0 Bit |
| Saída em corrente (EF003212) | Não |
| Saída em tensão (EF003213) | Sim |
| Sinal de saída configurável (EF003214) | Não |
| Resolução das saídas analógicas (EF003577) | 12 Bit |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola/parafuso |
| Adequado para funções de segurança (EF001597) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 30 mm |
| Altura (EF000040) | 95 mm |
| Profundidade (EF000049) | 100 mm |
