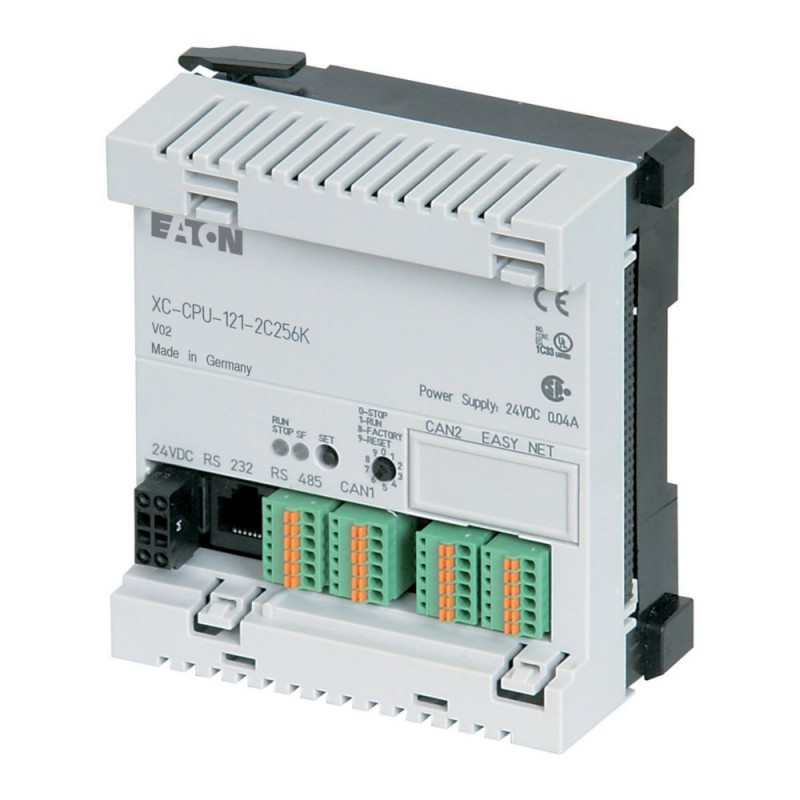

EATON - MOELLER XC-CPU121-2C256K 290446 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

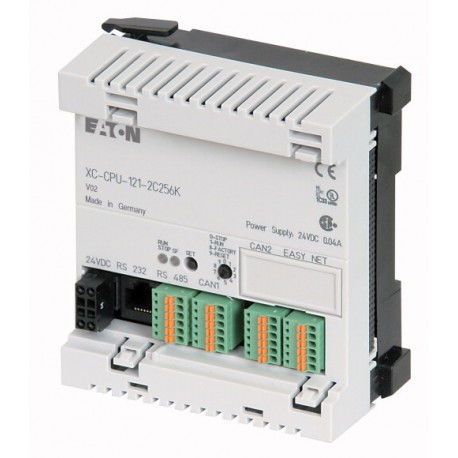

XC-CPU121-2C256K 290446 EATON ELECTRIC CPU121 256K PODE easynet RS232 RS485

Referência: XC-CPU121-2C256K

Código: 290446

Fabricante: EATON - MOELLER

Descrição:

CPU121; 256K; PODE; easynet; RS232; RS485
XC121 PLC compacto; Programável com CODESYS V2; RS232; RS485 (RS232); 2 x LATA; 256kB
CLP compacto e expansível, 24 V DC, RS232, RS485 (RS232), 2xCAN
Os controladores modulares programáveis XC100 e XC200 oferecem um excelente nível de escalabilidade. Diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC) estão disponíveis. Os CLPs modulares compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.

Categorias:

  • Controladores industriais (PLC) > Unidade base de PLC
  • EATON - MOELLER > Automatismos programáveis ​​XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Compacto PLC, expansível, 24 V DC, RS232, RS485, RS232, 2xCAN
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.

Programa de entrega

Construído-em interfaces
2 x CANopen®
RS232
RS485/RS232
Descrição
pode ser localmente expansível com o módulo de e/S XIO-EXT-121-1
244 kilobytes de memória de dados
Instruções
expansível com → expansões para XC-CPU121
expansível com → expansões XI/OC
Somente em conexão com →XI/OC rack
Memória de utilizador
256 Kilobytes
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0,3 ms
Memória
Aplicação/marcador/reter dados
256 KB/16 KB/8 KB
Servidor Web integrado
nenhum
Aprovações
EAC

Dados técnicos

Geral
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Posição de montagem
Horizontal
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
10 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Resistência à vibração
Frequência de 5 a 9 Hz, com amplitude de 3,5 mm
9 - 150 Hz; 1,0 g aceleração constante
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Categoria de sobretensão/grau de poluição
II/2
Grau de Proteção
IP20
Tensão nominal de isolamento [Ueu]
500 V
Emissão de interferências
EN 61000-6-4
A imunidade contra interferências
EN 61000-6-2
Cópia de segurança (tempo zero de tensão)
min. 72 horas
Peso
0,15 kg
Conexão
Tensão de alimentação conexãoTipo de ligação
-
Tensão de alimentação conexãoA capacidade do Terminal
0.14 - 1 (AWG28-18) mmDois
Interface COM1Tipo de ligação
RJ45
COM2, CAN1, CAN2 interfaceTipo de ligação
Mola do bloco de terminais, de 6 polos
COM2, CAN1, CAN2 interfaceA capacidade do Terminal
0.14 - 0.5 (AWG28-20) mmDois
Fonte de alimentação
Tensão de entrada
24 V DC
Admissível gama
20.4 - A 28,8 V DC
Consumo de potência
max. De 1,44 W
Corrente de entrada
60 mA
Ondulação Residual
Superior a 5 %
Perda de potência máxima (sem local e/S) [Pv]
6 W
Nota na dissipação de calor
Sem local de e/S
Proteção contra sobretensão
Sim
Protecção contra inversão de polaridade
Sim
A corrente de partida
Nenhuma limitação (limitadas apenas pelo montante de 24 V DC power supply unit) x In
Tempo de espera-up no fornecimento de drop-outDuração do mergulho
10 ms
Tempo de espera-up no fornecimento de drop-outTaxa da repetição
1 s
O abastecimento externo de filtro de
Tipo: XT-FIL-1, →#285316
Fonte de alimentação interna de filtro
Sim
CPU
Processador
Infineon XC161
Memória
Código de programa e de dados do programa
256/244 kByte
Marcador/Entrada/Saída/Reter dados
16/4/4/8 KByte
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0,3 ms
Interfaces
Interface Serial (RS232), sem linhas de handshakeTaxa de transferência de dados
Programação
(O formato de caractere: 8 bits de dados, sem paridade, 1 bit de parada)
19.2, 38.4 (padrão), 57.6 kBit/s
Interface Serial (RS232), sem linhas de handshakeTécnica de conexão
RJ45
Interface Serial (RS232), sem linhas de handshakePotencial de isolamento
Nenhum
no modo transparenteTaxa de transferência de dados
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 KBit/s
no modo transparentePotencial de isolamento
-
no modo transparenteFormatos de caractere
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
no modo transparenteNúmero de Enviar bytes de cada bloco
Cento e noventa
no modo transparenteNúmero de Receber bytes de cada bloco
Cento e noventa
no modo transparenteConexão
-
COM2 (RS232/RS485) sem linhas de handshakeTaxa de transferência de dados
O modo transparente
(definido através de blocos de função)
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 KBit/s
COM2 (RS232/RS485) sem linhas de handshakeFormatos de caractere
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
(definido através de blocos de função)
COM2 (RS232/RS485) sem linhas de handshakePotencial de isolamento
Nenhum
COM2 (RS232/RS485) sem linhas de handshakeA terminação do barramento
Externo, para RS485
CAN1/CAN2 interfaceTaxa de transmissão
10 - 500 kBit/s
CAN1/CAN2 interfacePotencial de isolamento
Nenhum
CAN1/CAN2 interfaceEstação
Cento e vinte e seis
CAN1/CAN2 interfaceA terminação do barramento
Selecionável para cada interface (CAN1/CAN2)
CAN1/CAN2 interfaceDOP tipo de
Asyn., cyc., acyc.
Fonte de alimentação do local de entradas/saídas (24 VQ/0 VQ)
Tensão de entrada
24 V DC
Faixa de tensão
19.2 - 30, observe a polaridade V DC
Potencial de isolamentoFonte de alimentação contra a voltagem do CPU
Sim
Proteção contra sobretensão
Sim
Protecção contra inversão de polaridade
Sim
Entradas digitais
Corrente de entrada por canal tensão nominal
- mA
A perda de potência por canal
-
Nível de tensão IEC/EN 61131-2Limite tipo de valor 1
-
Atraso de entradaOff → On
- ms
Atraso de entradaNo → Off
- ms
Canais com o mesmo potencial de referência
0 Qtd.
Indicação de Status
-
Saídas digitais
Canais
0 Número
A perda de potência por canal
- W
QX0.0 a QX0.3
0
De atraso da saídaOff → On
-
De atraso da saídaNo → Off
-
Canais com o mesmo potencial de referência
0 Qtd.
Indicação de Status
-
Capacidade de comutação de
-
fator de serviço
- % DF
Fator de utilização
0 g

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
6 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC CPU-módulo (EC000236)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS - dispositivo básico (ecl@ss10.0.1-27-24-22-07 [AKE530014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Número de saídas de relé
Zero
Max. número de parâmetros de
Mil
Modelo
Modular
O tempo de processamento (1K, operação binária)
0,5 ms
Número de HW-interfaces Ethernet industrial
Zero
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Um
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Um
Número de HW-interfaces USB
Zero
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-outras interfaces
Um
Número de saídas analógicas
Zero
Número de entradas analógicas
Zero
Número de entradas digitais
Dezoito
Número de saídas digitais
Oito
Com interface óptica
Nenhum
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Sim
Suporte de protocolo para PODE
Sim
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Sim
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Sim
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Sim
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Sistema de acessório
Sim
Redundância
Nenhum
Com display
Nenhum
Tipo de memória
RAM
Tamanho da memória
256 kilobytes
Programa adicional de memória possível
Sim
Montagem em trilho possível
Sim
Montagem na parede/montagem directa
Sim
Frente a construir no possível
Nenhum
Cremalheira-montagem possível
Nenhum
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
90 mm
Altura
100 mm
Profundidade
47 mm

Aprovações

Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

2724DIM-1
2724DIM-2

ETIM for 290446 PLC´s (EC000236)

Nome da característicaTensão de alimentação AC 50 Hz (EF007532)
Valor da característica0 V
Nome da característicaTensão de alimentação AC 60 Hz (EF007533)
Valor da característica0 V
Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica20.4 V
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaNúmero de saídas de relé (EF007348)
Valor da característica0
Nome da característicaNúmero máximo temporizadores (EF007349)
Valor da característica1000
Nome da característicaModelo (EF000010)
Valor da característicaModular
Nome da característicaTempo de processamento (1K, operação binária) (EF003004)
Valor da característica0.5 ms
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica1
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica1
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica1
Nome da característicaNúmero de saídas analógicas (EF001995)
Valor da característica0
Nome da característicaNúmero de entradas analógicas (EF001994)
Valor da característica0
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica18
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica8
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaSim
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaSim
Nome da característicaSuporta protocolo EtherCAT (EF017564)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaSim
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaSim
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaNão
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaSuporta protocolo DNP3 (EF016068)
Valor da característicaNão
Nome da característicaSuporta protocolo IEC 60870 (EF016069)
Valor da característicaNão
Nome da característicaSuporta protocolo Ethernet IEC 61850 (EF015389)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaLTE (EF009547)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaAcessório do sistema (EF004118)
Valor da característicaSim
Nome da característicaRedundância (EF003156)
Valor da característicaNão
Nome da característicaCom display (EF000458)
Valor da característicaNão
Nome da característicaTipo de memória (EF002996)
Valor da característicaRAM
Nome da característicaTamanho da memória (EF002997)
Valor da característica256 kByte
Nome da característicaPossível extensão de memória do programa (EF003029)
Valor da característicaSim
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaSim
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaNão
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaCertificado UL classe I para locais perigosos (EF017622)
Valor da característicaNão
Nome da característicaCertificado UL classe II para locais perigosos (EF017625)
Valor da característicaNão
Nome da característicaCertificado UL classe III para locais perigosos (EF017627)
Valor da característicaNão
Nome da característicaCertificado UL divisão I para locais perigosos (EF017628)
Valor da característicaNão
Nome da característicaCertificado UL divisão II para locais perigosos (EF017629)
Valor da característicaNão
Nome da característicaCertificado UL grupo A para locais perigosos (acetileno) (EF017632)
Valor da característicaNão
Nome da característicaCertificado UL grupo B para locais perigosos (hidrogénio) (EF017633)
Valor da característicaNão
Nome da característicaCertificado UL grupo C para locais perigosos (etileno) (EF017635)
Valor da característicaNão
Nome da característicaCertificado UL grupo D para locais perigosos (propano) (EF017636)
Valor da característicaNão
Nome da característicaCertificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637)
Valor da característicaNão
Nome da característicaCertificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638)
Valor da característicaNão
Nome da característicaCertificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639)
Valor da característicaNão
Nome da característicaLargura (EF000008)
Valor da característica60 mm
Nome da característicaAltura (EF000040)
Valor da característica100 mm
Nome da característicaProfundidade (EF000049)
Valor da característica100 mm

DATASHEET - PDF

Título
Tamanho
Tipo

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
