> >>NZM4-XUV 266588 0004358959 ELECTRIC tensão de disparo mínimo Retardado
Produto anterior Próximo produto

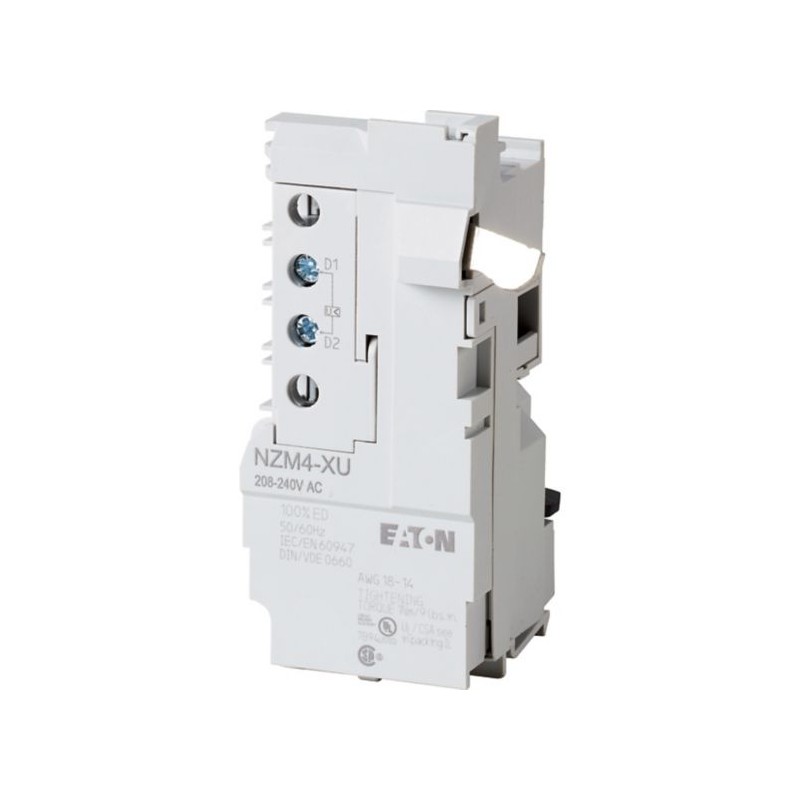

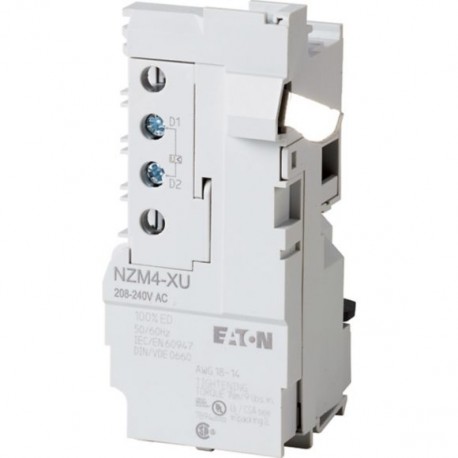

NZM4-XUV 266588 0004358959 EATON ELECTRIC tensão de disparo mínimo Retardado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-XUV 266588 0004358959 EATON ELECTRIC tensão de disparo mínimo Retardado

NZM4-XUV

266588

0004358959

EATON-MOELLER

tensão de disparo mínimo Retardado

Mais detalhes


Disjuntores de baixa tensão > Bobina de tensão mínima

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $147.31
Preço unitário: $147.31

Quantidade Preço
1+$147.31
2+$133.80
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Subtensão, por unidade de atraso
Subtensão para mudar tamanho de quadro NZM4, para a combinação com os separada unidade de atraso

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Subtensão
Acessórios
Subtensão lançamentos, fora adiada
Padrão/Aprovação
IEC
Construção de tamanho
NZM4
Descrição
Lançamentos especiais para combinar com a separar tempo de atraso.
Para uso com dispositivos de parada de emergência em ligação com uma situação de emergência-botão de parada.
não UL/CSA aprovado
UVU-NZM unidade de atraso para além disso é necessário.
Não pode ser instalado simultaneamente com a separar NZM...-XHIV cedo-fazer contato auxiliar ou NZM...XA... shunt de lançamento.
Tipo de ligação
Com parafuso de conexão
Contatos auxiliares
sem contato auxiliar
Para uso com
NZM4(-4)
N(S), 4(-4)

Dados técnicos

Subtensão lançamentos, fora adiada
Tensão operacional nominal [Ue] [Ue]
18 V DC
Terminal de capacidadesSólido ou condutor flexível, com virola
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDois
Terminal de capacidades
1 x (18 a 14)
2 x (18 ... 14) AWG

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Sob a tensão da bobina (EC001022)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / desarme por Subtensão ([email protected] [AKF015013])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
DC
Tipo de conexão elétrica
Conexão a parafuso
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Atraso
Sim
Apropriados para a alimentação de disjuntor
Sim
Adequado para fora da chave de carga
Sim
Adequado para interruptor de proteção do motor
Nenhum
Adequado para relé de sobrecarga
Nenhum

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
