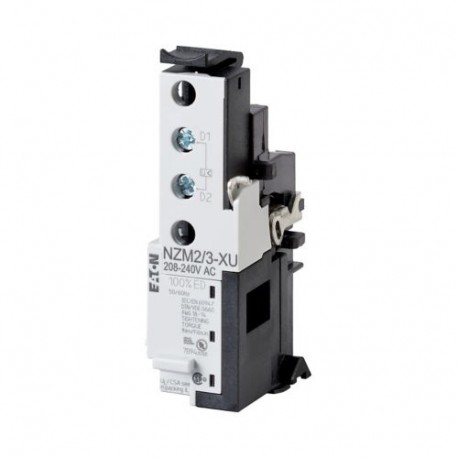

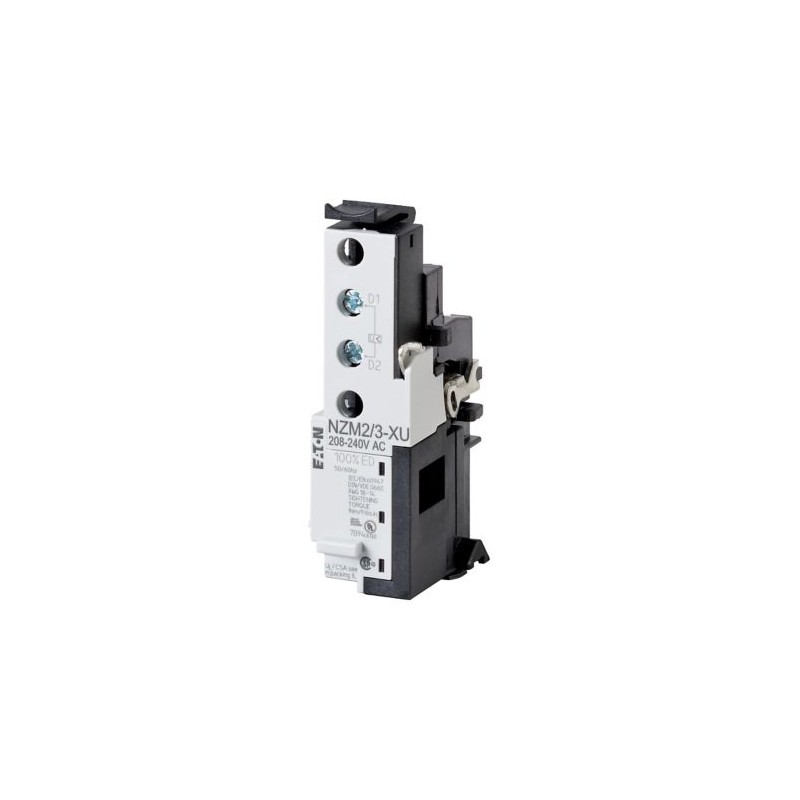

NZM2/3-XU24AC 259491 Y7-259491 EATON ELECTRIC mínimo NZM3 coil-XU24AC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2/3-XU24AC 259491 Y7-259491 EATON ELECTRIC mínimo NZM3 coil-XU24AC

NZM2/3-XU24AC

259491

Y7-259491

EATON-MOELLER

mínimo NZM3 coil-XU24AC

Bobina mínima, 24VAC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release, 24VAC, 2/3

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Desconexão não retardada do disjuntor NZM ou do interruptor-seccionador N quando a tensão de controle cai abaixo de 35-70% US. Para uso com dispositivos de parada de emergência em conjunto com o botão de parada de emergência. Quando o baixo voltage liberação é desenergizada, o contato acidental com os contatos principais do switch durante as tentativas de inicialização é evitado com segurança. Os gatilhos de subtensão não podem ser instalados simultaneamente com o NZM. -XHIV.. contato auxiliar antecipado ou NZM. -XA.. Liberação de desvio. Pode ser usado para: NZM2 (-4), N (N / O) 2 (-4), NZM3 (-4), N (N / O) 3 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de tensão mínima

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $144.43
Preço unitário: $144.43
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
259491
EAN
4015082594916
Product Length/Depth
42 mm
Product Height
90 mm
Product Width
30 mm
Product Weight
0.093 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (Class No. 1437-01)
CSA certified
UL (File No. E140305)
UL (Category Control Number DIHS)
CSA (File No. 22086)
UL listed
CE marking
IEC60947
CSA-C22.2 No. 5-09
UL489
Model Code
NZM2/3-XU24AC

Dados técnicos - elétricos

Voltage type
AC
Rated control voltage (relay contacts)
24 V AC
Rated control supply voltage
24 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
24 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - comunicação

Rated control voltage (relay contacts)
24 V AC
Rated control supply voltage
24 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - min
24 V
Rated control supply voltage (Us) at AC, 50 Hz - max
24 V
Rated control supply voltage (Us) at AC, 60 Hz - min
24 V
Rated control supply voltage (Us) at AC, 60 Hz - max
24 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - mecânicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Connection type
With bolt connection

ETIM for 259491 Componentes industriais para Baixa Tensão (EC001022)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 24 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 24 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Tipo de tensão para atuação (EF008242) AC
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Retardado (EF001541) Não
Adequado a disjuntor (EF005863) Não
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não
