EATON - MOELLERAparelhagem modular - Diversos e acessórios Z-FAM 248293 Y7-248293 EATON ELECTRIC módulo de gatilho para PFIM

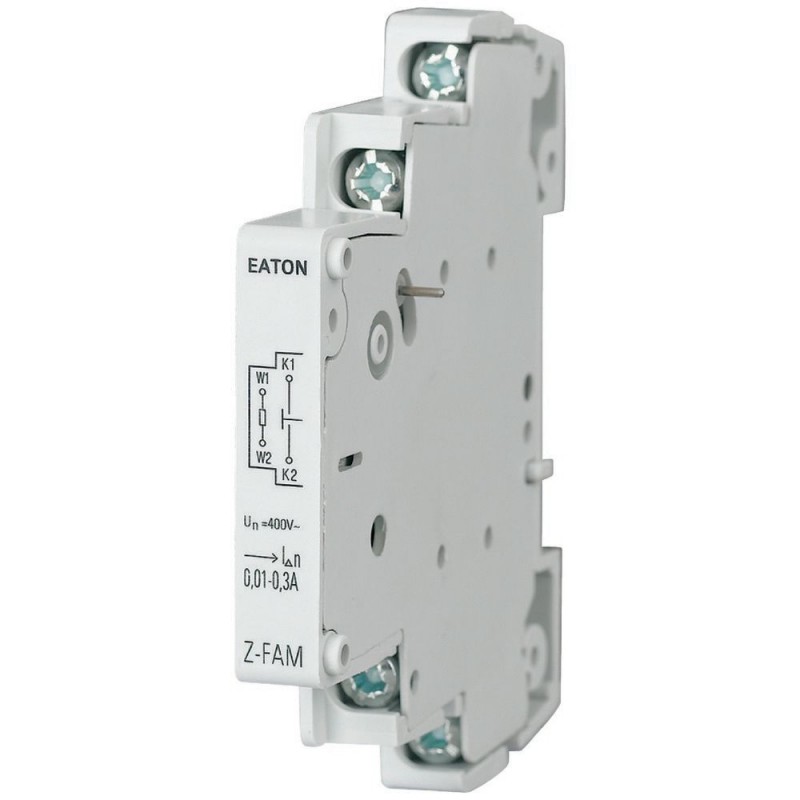

EATON - MOELLER Z-FAM 248293 Y7-248293 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Z-FAM 248293 Y7-248293 EATON ELECTRIC módulo de gatilho para PFIM

Referência: Z-FAM

Código: 248293

Número de catálogo: Y7-248293

Fabricante: EATON - MOELLER

Descrição:

módulo de gatilho para PFIM
Módulo de disparo para PFIM
Eaton Distribution parts. Remote tripping module, for PFIM, PFHM-4p, dRCM
Para desconexão remota de disjuntores de corrente residual, disjuntores miniatura/DI e RCBO combinado, desenergização remota com um ou mais contatos secos paralelos, por exemplo, botão com uma corrente operacional nominal máxima de 3 A a 250 V, observe a tensão máxima do botão, teste de disparo remoto com o módulo de teste remoto Z-FW, pode ser adaptado e conectado aos terminais de disjuntor de corrente residual adequados, conforme especificado no diagrama de circuito, módulo de disparo para PFIM 0.5A, pergunte, não há energização acidental perigosa do sistema consumidor durante o processo de desenergização remota, protegido com interruptor de contato K1-K2 integrado

Categorias:

  • Aparamenta para montagem em trilho DIN / armário > Equipamento adicional para dispositivos montados em trilho DIN
  • EATON - MOELLER > Aparelhagem modular - Diversos e acessórios

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço total: 120,69 €

Preço unitário: 30,172 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Distribution parts
Catalog Number
248293
EAN
4015082482930
Product Length/Depth
80 mm
Product Height
66 mm
Product Width
9 mm
Product Weight
0.05 kg
Compliances
RoHS conform
Certifications
EN45545-2
IEC 61373
Model Code
Z-FAM

Especificações do produto

Type
Application
Switchgear for industrial and advanced commercial applications
Accessory/spare part type
Residual current release module
Used with
Trip module
Accessory for residual current circuit breaker
Accessory
Mounting method
For fitting on left to: FI
Additional equipment required
Remote release
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-5 °C
Assembly width
0.5 TE
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
1
Number of poles at main contact unit - max
0
Number of switches (fault signal)
0
Voltage type
AC
Functions
Remote drive
Device fitting
Earth leakage switch
Rated operational voltage (Ue) - max
400 V
Rated switch current
0 A
Suitable for current of main contact unit - max
0 A

ETIM for 248293 Dispositivos para quadros de distribuição (EC001286)

Nome da característicaMontagem do dispositivo (EF007826)
Valor da característicaDisjuntor diferencial
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica0.5
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica1
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica0
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica0
Nome da característicaNúmero de comutadores de sinal de erro (EF007613)
Valor da característica0
Nome da característicaCorrente estipulada do interruptor (EF006706)
Valor da característica0 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCom teste automático para a função de descarga à terra (EF008727)
Valor da característicaNão
Nome da característicaAdaptado ao número de polos máx. da unidade de contato principal (total) (EF008729)
Valor da característica0
Nome da característicaAdequado para max. da unidade de contato principal (EF008730)
Valor da característica0 A
