+IP23/02 200623 Y7-200623 EATON ELECTRIC Dry Type Transformers. Só pode ser vendido montado.

+IP23/02

200623

Y7-200623

EATON-MOELLER

Dry Type Transformers. Só pode ser vendido montado.

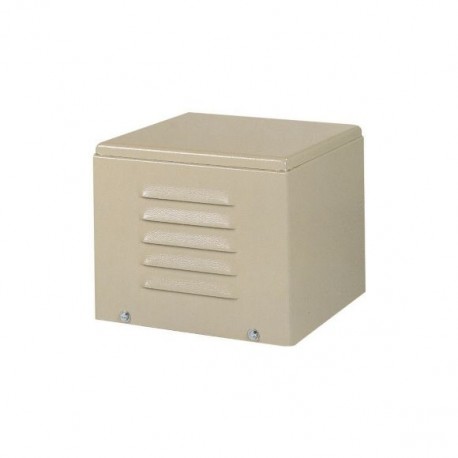

Habitação. IP23. AxLxP=192x184x160 mm. Para transformador. Montagem em

Gabinetes IP23, para uso com STZ0.2... STZ0.5

Invólucro IP23 para STZ0.2 a STZ0.5, o invólucro pode ser usado com tensão primária ou secundária > 110V

Mais detalhes


Aparelhos elétricos de baixa tensão > Caixa vazia para aparamenta

Transformadores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


IP23 gabinetes, Para uso com STZ0.2 ... STZ0.5
IP23 gabinete para STZ0.2 para STZ0.5, do gabinete pode ser usado com primário ou secundário de tensão > 110 V

Programa de entrega

A gama de produtos
Acessórios
Acessórios
IP23 gabinetes
Para uso com
STZ0.2 ... STZ0.5
Cu fator de
0,00 kg
Notas

Para a versão com maior climáticas revisão de texto o transformador apresenta um especial de verniz isolante. Esta versão permite que o transformador a ser utilizado em áreas com alta umidade.

Ao fazer o pedido, o tipo de referência deve incluir os seguintes detalhes:

ETSP25(*/*)

Umstcuringa ≙ tensão de entrada Nominal

Doisndcuringa ≙ tensão Nominal de saída

Exemplo para pedido
  • Taxa de transferência necessária a classificação de 55 kVA
  • Desejado tensão de entrada nominal 400 V
  • Desejado tensão de saída nominal 230 V

Seleção de notas

SN= S x (1 - Baixa tensão ⁄ tensão Superior)

= 55 kVA x (1 - 230V/400V = 23.4 kVA

SN= kVA tipo de classificação

S = taxa de transferência de classificação

  • O kVA tipo de classificação é sempre menor do que a taxa de transferência de classificação.
  • Para a versão com a delta estabilização de liquidação, por favor, pergunte.

O tipo correto de referência é

ETSP25(400/230)

Transformador de proteção disjuntor ￫ 088907

Dados técnicos

Geral
Temperatura ambiente
-25 - 40

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / recinto Vazio para painéis (EC000712)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / caixa Vazia para dispositivos de chaveamento ([email protected] [AKN343014])
Material da carcaça
Aço
Largura
184 mm
Altura
192 mm
Profundidade
160 mm
Com tampa transparente
Nenhum
Adequado para parada de emergência
Nenhum
Modelo
Construído-em
Grau de proteção (IP)
IP23
Grau de proteção (NEMA)
Outros

Dimensões

390X296

ETIM for 200623 Componentes industriais para Baixa Tensão (EC000712)
Característica Valor
Material da caixa protetora (EF001596) Aço
Largura (EF000008) 160 mm
Altura (EF000040) 184 mm
Profundidade (EF000049) 192 mm
Com tampa transparente (EF001094) Não
Adequado para paragem de emergência (EF001433) Não
Modelo (EF000010) Instalado
Grau de proteção (IP) (EF005474) IP23
Grau de proteção (NEMA) (EF011959) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
