NZM4-XKV95 281591 Y7-281591 EATON ELECTRIC a conexão do ramal

a conexão do ramal

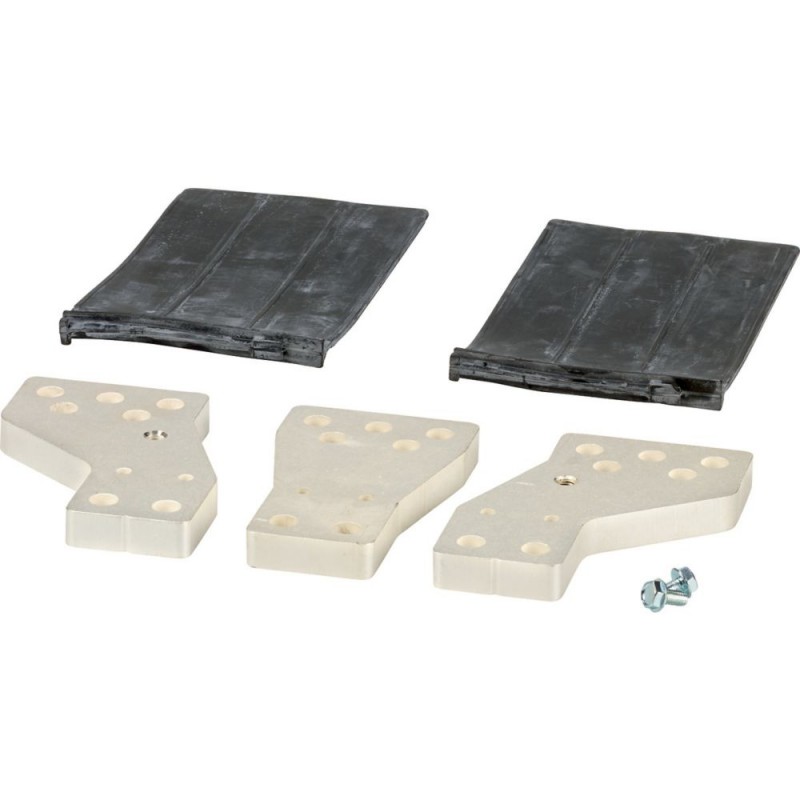

Extensão de conexão, 3P, 95mm

Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection width extension, 3p, spacing 95mm

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: número da peça. Contém peças para um terminal localizado na parte superior ou inferior para interruptores de 3 ou 4 pólos. Conexão de cinco furos, por exemplo, para até 9 terminais de cabo por fase. Pode ser instalado em um disjuntor com conexão a parafuso. Isolador de fase incluído como padrão. distância entre os centros dos pólos NZM4(-4)-XKV95: condições de instalação de 95 mm para transformador de corrente de até 130 mm de largura com largura de barramento de 80 mm. Distância entre os centros dos pólos NZM4-XKV110: 107,5 mm Condições de instalação para transformador de corrente de até 135 mm de largura com largura de barramento de 80 mm. Espaçamento central dos pólos NZM4-4-XKV120: condições de instalação de 122 mm para transformador de corrente de até 164 mm de largura com largura de barramento de 80 mm. Furos pré-perfurados de 4 mm para terminal do circuito de controle. NZM4-XKV95 contém furo para telhado grande NZM4-XKSAV. Pode ser usado para: NZM4, N(S)4
