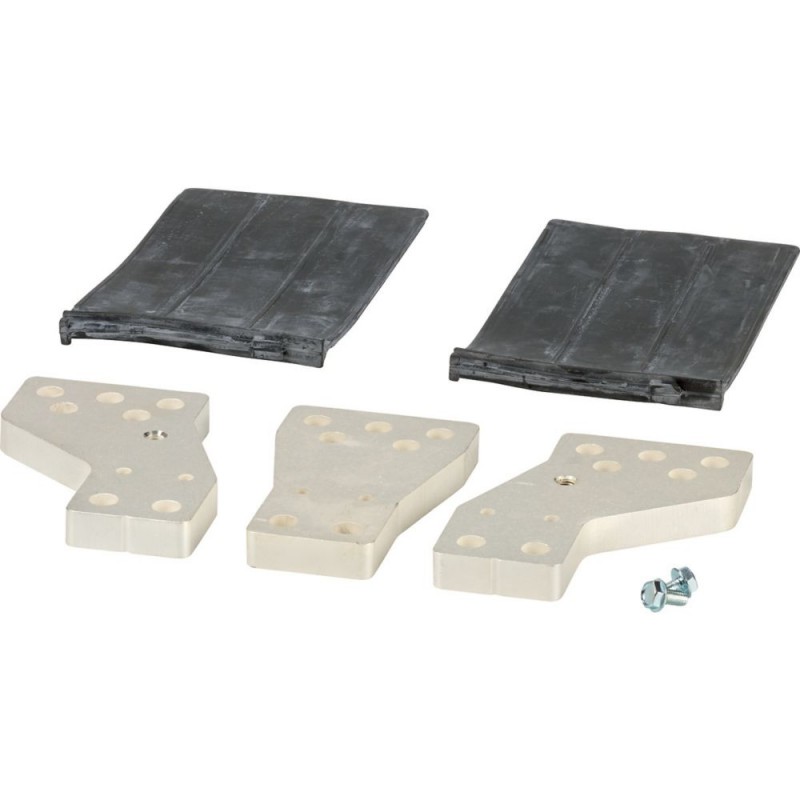

NZM4-XKV110 281593 0004358966 EATON ELECTRIC a conexão do ramal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-XKV110 281593 0004358966 EATON ELECTRIC a conexão do ramal

NZM4-XKV110

281593

0004358966

EATON-MOELLER

a conexão do ramal

Mais detalhes


Disjuntores de baixa tensão > Expansão da conexão de fase

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $408.28
Preço unitário: $408.28

Quantidade Preço
1+$408.28
2+$408.28
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Conexão de largura de extensão, 3p, espaçamento de 110mm
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Cinco buracos de montagem, por exemplo, para até 9 terminais de cabos por fase. Pode ser montados de disjuntores, com conexão a parafuso. Fase isolador é incluído como padrão. distância entre o pólo de centros de NZM4(-4)-XKV95: 95 mm condições de instalação de transformador de corrente de até 130 mm de largura, com 80 mm de barramento largura. Distância entre o pólo de centros de NZM4-XKV110: 107.5 mm condições de instalação de transformador de corrente de até 135 mm de largura, com 80 mm de barramento largura. Distância entre o pólo de centros de NZM4-4-XKV120: 122 mm condições de instalação de transformador de corrente de até 164 mm de largura, com 80 mm de barramento largura. 4 mm orifícios pré-perfurados para o circuito de controle do terminal. NZM4-XKV95 contém o furo para a grande cobertura de NZM4‑XKSAV. Pode ser usado para: NZM4, N(S)4

Programa de entrega

Acessórios
Conexão de largura de extensão
Descrição
Cinco furo de montagem
Número de condutores
3 pólo
Corrente nominal [eun]
1600
Para uso com
NZM4, N(S)4
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cu terminais de cabos
Terminal de capacidadesflexível
4 x 300
6 x 95 - 240 mmDois
AWG/kcmil
4 x 600
6 x 000 500 mm ... Dois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
min.10 x 50 x 1,0 mmDois
Cobre barramento largura x espessura [Largura]
max. (2 x) 80 x 10 mm
Notas

Tipo contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda.

Cinco furo de encaixe, para até nove terminais de cabos por fase, por exemplo.

Pode ser montados de disjuntores, com conexão a parafuso.

Fase isolador é incluído como padrão.

Distância entre o pólo de centros de 107.5 mm

Condições de instalação de transformador de corrente de até 135 mm de largura, com 80 mm de barramento largura.

4 mm orifícios pré-perfurados para o circuito de controle do terminal.

Inclui buracos para a grande NZM4-XKSAV tampa.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Conexão de palhetas/fase espalhador (EC002019)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Conexão de palhetas/fase espalhador ([email protected] [ACN990012])
Adequado para o número de pólos
Três

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E31593
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1432-01
América Do Norte Certificação
UL, CSA
Adequado para
Consulte o principal componente de informação

Dimensões

123X358
