> >>NZM4-4-XKM2S-1600 284474 ELECTRIC 2 furos verticais placa 4P
Produto anterior Próximo produto

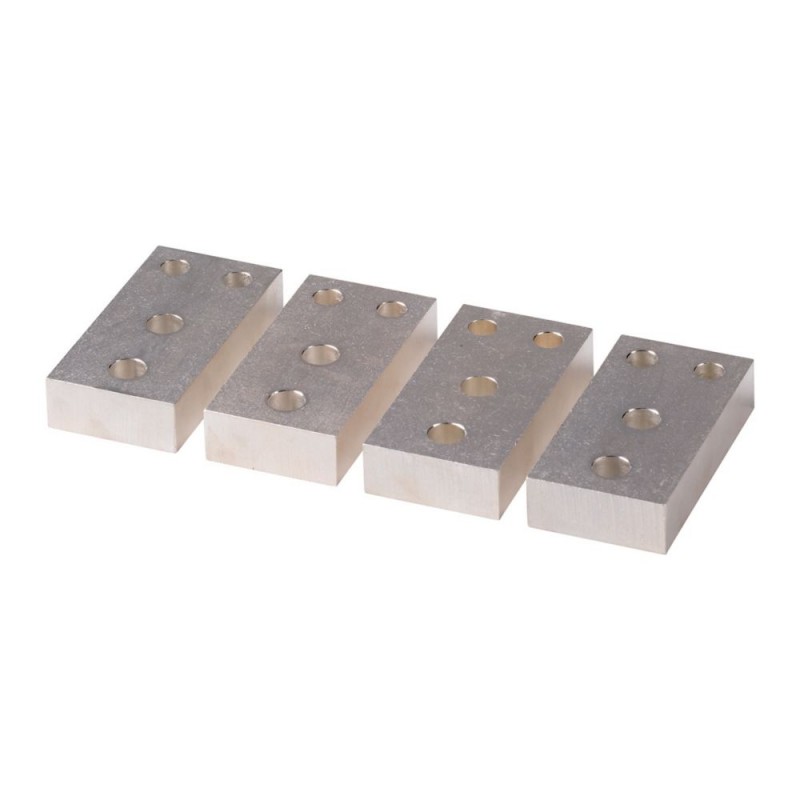

NZM4-4-XKM2S-1600 284474 EATON ELECTRIC 2 furos verticais placa 4P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-4-XKM2S-1600 284474 EATON ELECTRIC 2 furos verticais placa 4P

NZM4-4-XKM2S-1600

284474

EATON-MOELLER

2 furos verticais placa 4P

Extensão de conexão, 2 interruptores laterais, vertical, 4P, 1600A

Placa de módulo, 2 furos, vertical, 4p, 1600A

Mais detalhes


Disjuntores de baixa tensão > Expansão da conexão de fase

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $108.28
Preço unitário: $108.28

Quantidade Preço
1+$108.28
2+$96.89
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Módulo de placa, 2 furos, vertical, 4p, 1600A
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. isolamento com NZM4(-4)-XKSA tampa ou NZM4(-4)-XKP fase isolador necessário. Pode ser usado para NZM4-4, N4-4

Programa de entrega

Acessórios
Módulo de placa
Descrição
Dois buracos
Número de condutores
4 pólos
Corrente nominal [eun]
≦ 1600
Para uso com
NZM4-4, N4-4
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cabo de cobre bornes
Terminal de capacidadesflexível
2 x 300 mm 95 ... Dois
AWG/kcmil
2 x 000 500 mm ... Dois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
(2 x) 10 x 40 x 1.0
(2 x) 10 x 50 x 1,0 mmDois
Cobre barramento largura x espessura [Largura]
(2 x) 40 x 10
(2 x) 50 x 10 mm
Notas

Tipo contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.

Isolamento através de tampa NZM4(-4)-XKSA ou fase isolador NZM4(4)-XKP necessário.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Conexão de palhetas/fase espalhador (EC002019)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Conexão de palhetas/fase espalhador ([email protected] [ACN990012])
Adequado para o número de pólos
Quatro

Dimensões

1230DIM-192
1230DIM-240
