> >>NZM4-4-XKM2 266821 ELECTRIC placa modular, 4P 2H
Produto anterior Próximo produto

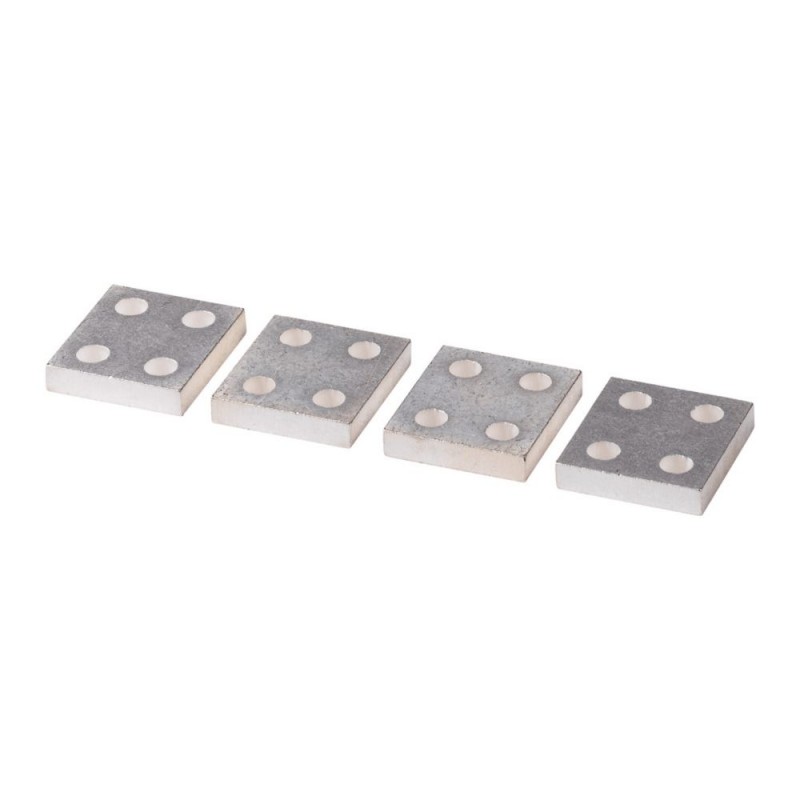

NZM4-4-XKM2 266821 EATON ELECTRIC placa modular, 4P 2H Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-4-XKM2 266821 EATON ELECTRIC placa modular, 4P 2H

NZM4-4-XKM2

266821

EATON-MOELLER

placa modular, 4P 2H

Mais detalhes


Disjuntores de baixa tensão > Expansão da conexão de fase

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $87.02
Preço unitário: $87.02

Quantidade Preço
1+$87.02
2+$75.58
3+$72.98
4+$72.98
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Módulo de placa 2-buraco 4p, tamanho 4
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Para parafusos M10. Pode ser ampliado para parafusos M12. Uso especial terminal de cabo estreito versão. Pode ser montados de disjuntores, com conexão a parafuso. isolamento com NZM4(-4)-XKSA tampa ou NZM4(-4)-XKP fase isolador necessário. Pode ser usado para: NZM4-4, N4-4

Programa de entrega

Acessórios
Módulo de placa
Descrição
Dois buracos
Número de condutores
4 pólos
Corrente nominal [eun]
≦ 1400 Um
Para uso com
NZM4-4, N4-4
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cabo de cobre bornes
Terminal de capacidadesflexível
2 x 95 - 185
4 x 35 - 185 mmDois
AWG/kcmil
2 x 000 - 350
4 x 2 - 350 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
(2 x) 10 x 50 x 1,0 mmDois
Cobre barramento largura x espessura [Largura]
(2 x) 50 x 10 mm
Notas

Tipo contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.

Para parafusos M10. Pode ser ampliado para parafusos M12.

Uso especial terminal de cabo estreito versão.

Pode ser montados de disjuntores, com parafuso de rescisão

Isolamento através de NZM4(-4)-XKSA tampa ou NZM4(-4)-XKP separador de fase necessárias

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Conexão de palhetas/fase espalhador (EC002019)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Conexão de palhetas/fase espalhador ([email protected] [ACN990012])
Adequado para o número de pólos
Quatro

Dimensões

123X520
