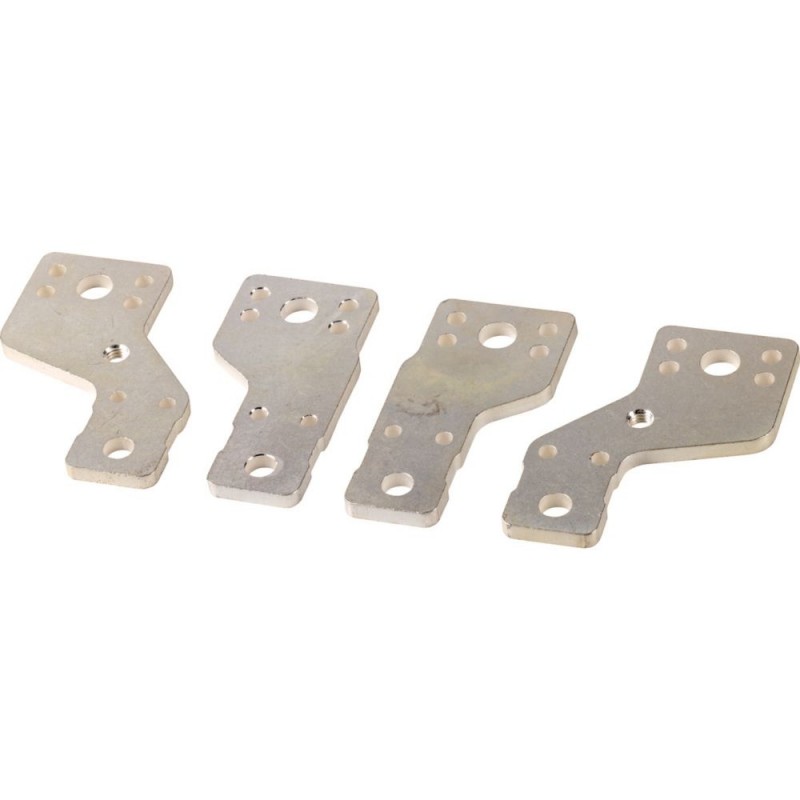

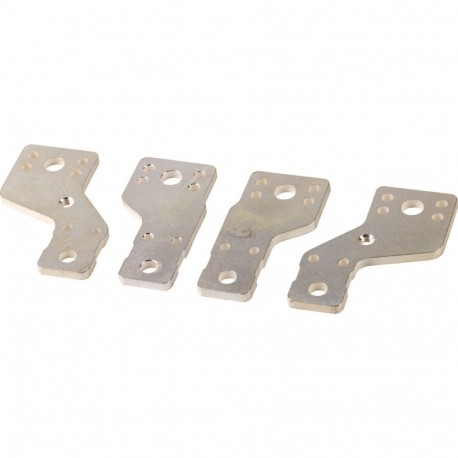

NZM3-4-XKV70 100515 EATON MOELLER a conexão do ramal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-4-XKV70 100515 EATON MOELLER a conexão do ramal

NZM3-4-XKV70

100515

EATON - MOELLER

Disponível

Envio hoje

a conexão do ramal

Mais detalhes


Disjuntores

Terminals - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$215.31
2+$207.99
3+$204.56
4+$203.59
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
Acessórios
  Conexão de largura de extensão
Descrição
  Um buraco
Número de condutores
  4 pólos
Corrente nominal
EunUm630
Para uso com
  NZM3-4, PN3-4, N(S)3-4
Terminal de capacidades

Tipo de condutor

Cu/Al cabo
  Cabo de cobre bornes
Terminal de capacidades

flexível
 mm22 x 300
AWG/kcmil
 mm22 x 500
Terminal de capacidades

Cu de faixa (número de segmentos x largura x segmento de espessura)
 mm2(2 x) 10 x 50 x 1,0
Cobre barramento largura x espessura
Breitemm(2 x) 10 x 50
Notasna de na

Tipo contém peças para um terminal localizado na parte superior ou inferior for3 ou 4 pólos disjuntores.

Central de furos, e.g. para até 2 terminais de cabos por fase.

Pode ser montados de disjuntores, com parafuso de rescisão

Fase isolador fornecido.

Distância entre o pólo de centros com NZM3(-4)-XKV70: 70 mm

Furo disponível para o cabo de controle.

Terminais de ligação NZM3(-4)‐XK300 e NZM3(-4)‐XK22X21 pode ser instalado.

Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Conexão de palhetas/fase espalhador (EC002019)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Conexão de palhetas/fase espalhador ([email protected] [ACN990009])
Adequado para o número de pólos
  4
Dimensões
IL01219032Z (AWA1230-2288) Conexão de extensão para NZM3

>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Connection width extension 4p, size 3 - EATON - NZM3-4-XKV70 - 100515 English 131 Kbytes pdf- Connection width extension 4p, size 3 - EATON - NZM3-4-XKV70 - 100515
