> >>NZM3-4-XKS 266780 ELECTRIC terminal de parafuso, 3P
Produto anterior Próximo produto

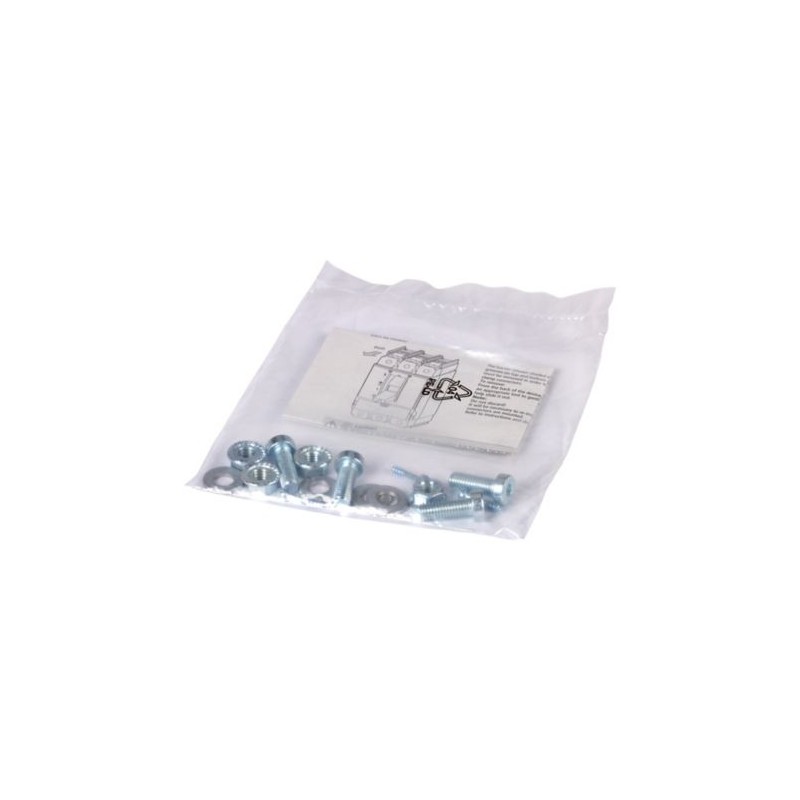

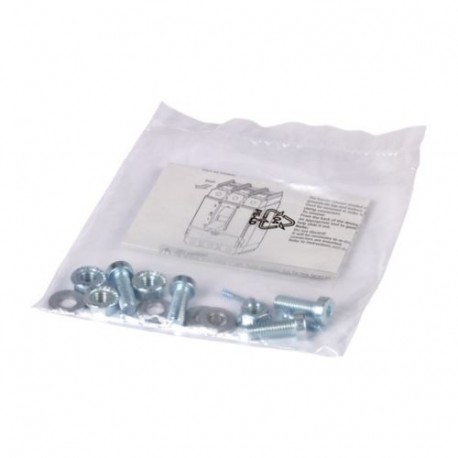

NZM3-4-XKS 266780 EATON ELECTRIC terminal de parafuso, 3P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-4-XKS 266780 EATON ELECTRIC terminal de parafuso, 3P

NZM3-4-XKS

266780

EATON-MOELLER

terminal de parafuso, 3P

Mais detalhes


Disjuntores de baixa tensão > Jogo de cabos para disjuntor

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $31.16
Preço unitário: $31.16

Quantidade Preço
1+$31.16
2+$31.17
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Conexão a parafuso, 4p, padrão, tamanho 3
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Conexão padrão com todos os NZM3, PN3 e N3 disjuntores. Kit de conversão para disjuntor com caixa de terminais. Uso especial terminal de cabo estreito versão. montados dentro do invólucro da chave. Se um barramento é usado, isolamento (400mm) de calor-tubulação do psiquiatra e uma tampa NZM3(-4)-XKSA são necessários. U e ≧ 525 VAC. Para todos os outros tipos de conexão use a tampa NZM3(-4)-XKSA. Pode ser usado para: NZM3(-4), PN3(-4), N(N/S)3(-4)

Programa de entrega

Número de condutores
4 pólos
Acessórios
Conexão a parafuso
Corrente nominal [eun]
≦ 400
Para uso com
NZM3-4, PN3-4, N(S)3-4
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cabo de cobre bornes
Alumínio terminal do cabo
Terminal de capacidadesflexível
1 x 10 ... 120
2 x 10 ... 120 mmDois
AWG/kcmil
1 x 4 - 350
2 x 350 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
10 x 32 x 1.0
+ 5 x 32 x 1.0 mmDois
Cobre barramento largura x espessura [Largura]
30 x 10
+ De 30 x 5 mm
Notas

Tipo contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos disjuntores.

Conexão padrão com todos os NZM3, PN3 e N3 disjuntores.

Kit de conversão para disjuntor com caixa de terminais.

Utilize apenas o cabo especializado terminais com um design estreito; ver NZM*XKS* tipos. Caso contrário, NZM*XKP fase seccionadores devem ser utilizados, ainda, para cabo isolado talões.

Montados dentro do invólucro da chave.

Se um barramento é usado, este deve ser isolado por meio do calor-tubulação do psiquiatra e um NZM3(-4)-XKSA tampa; o isolamento deve ser de 400 mm de espessura.

Ue≧ 525 V AC:

Para todos os outros tipos de conexão, uma NZM3(-4)-XKSA tampa deve ser utilizado.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Quatro
Modelo
Outros
