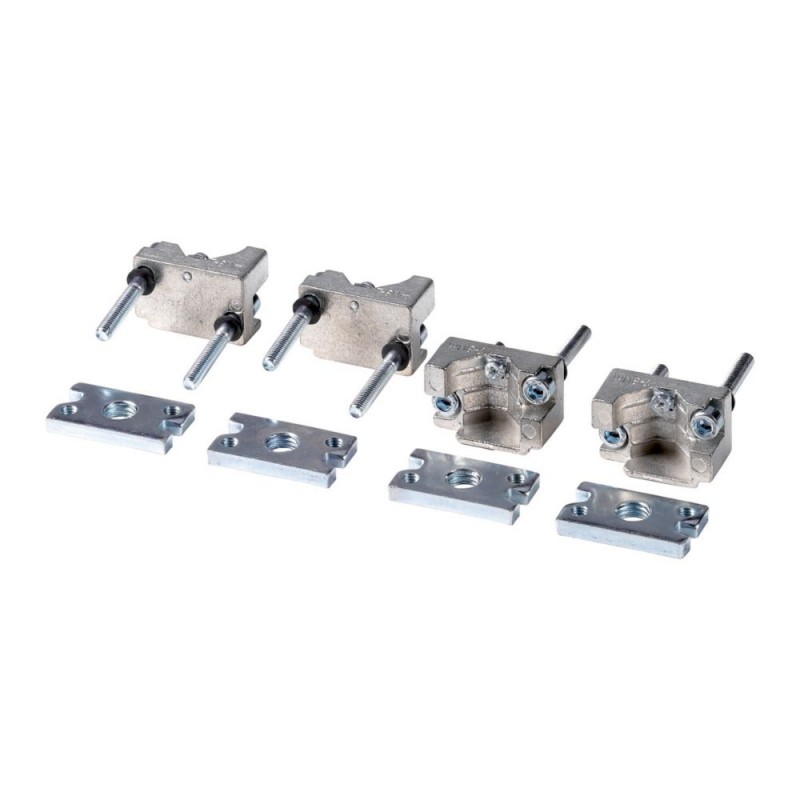

NZM3-4-XK22X21 100785 EATON ELECTRIC flange de conexão
NZM3-4-XK22X21
100785
EATON-MOELLER
flange de conexão
Disjuntores de baixa tensão > Jogo de cabos para disjuntor
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Terminal de conexão, televisão maestro max. 22x21mm2, 4p
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Apenas em combinação com conexão de largura de extensão NZM3(-4)-XKV70. Usar anilhas com flexível e altamente flexível condutores. padrão com circuito de controle terminal por 1x0.75-2.5 mm 2 ou 2x0.75-1.5 mm 2 condutores de cobre. Pode ser usado para: NZM3(-4), PN3(-4), N3(-4)
Programa de entrega
Número de condutores
4 pólos
Acessórios
Terminais
Corrente nominal [eun]
≦ 630 A
Para uso com
NZM3(-4), PN3(-4), N3(-4)
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
(2 x) 11 x 21 x 1.0 mmDois
Notas
Tipo contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.
Apenas em conjunto com conexão de largura de extensão NZM3(-4)-XKV70.
Uso flexível e altamente flexível condutores de anilhas.
Padrão com circuito de controle de terminal para 1 x 0,75 - 2,5 mmDoisou 2 x 0,75 - 1,5 mmDoiscondutores de cobre.
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Quatro
Modelo
Outros
Dimensões
① NZM3(-4)-XK22X21
② NZM3(-4)-XK300
Comprimento com a fase isoladores aprox. 599 mm
② NZM3(-4)-XK300
Comprimento com a fase isoladores aprox. 599 mm
