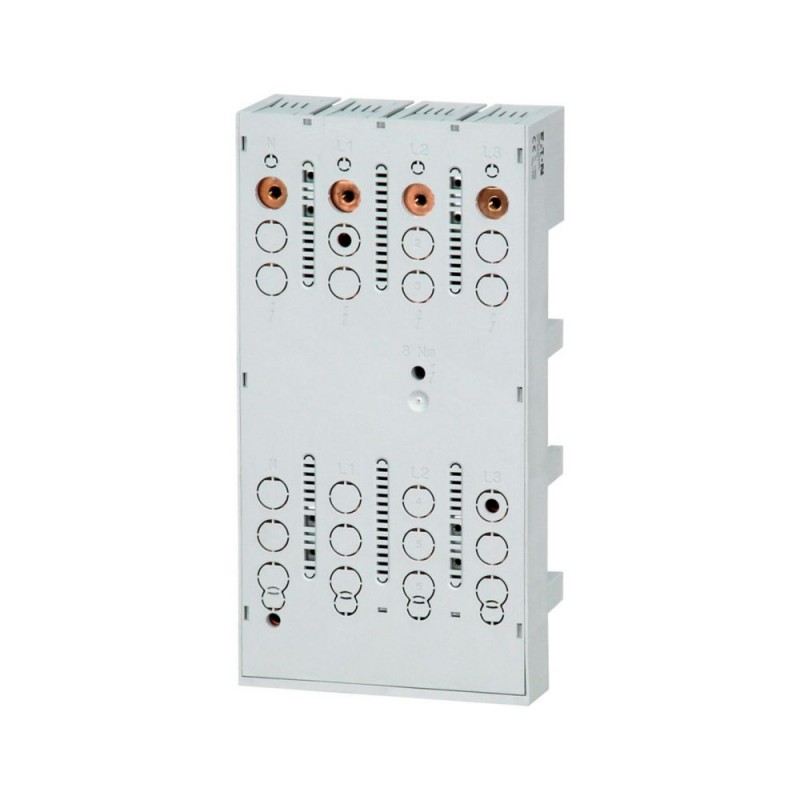

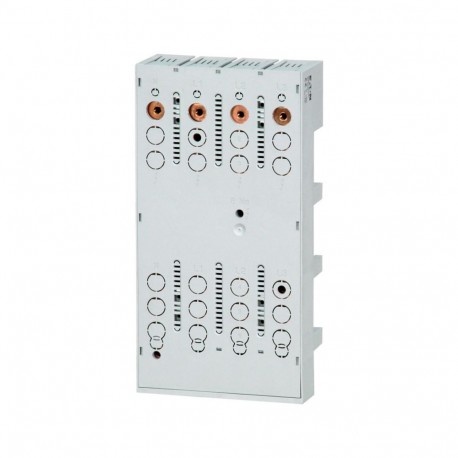

NZM2-4-XAD250 138388 Y7-138388 EATON ELECTRIC Base pulsador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2-4-XAD250 138388 Y7-138388 EATON ELECTRIC Base pulsador

NZM2-4-XAD250

138388

Y7-138388

EATON-MOELLER

Base pulsador

Adaptador de barramento 4P, para NZM2, 250A, UL508

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Busbar adapter, 4p, for NZM2, 250A, UL508

Adaptador de barramento com controle de tipo para disjuntor NZM e interruptor-seccionador N, para montagem em superfície em barramentos 12-30x5-10, perfil duplo t e triplo t, corrente operacional nominal Ie = 250A, pode ser usado para NZM2, PN2, N (S) 2, NZM2 (-4), PN2 (-4), N (N / O) 2 (-4), largura do adaptador = 140 mm, tensão nominal de operação Ue = 690 VCA, conexão aparafusada de barramento de 5 mm ou 10 mm de espessura, conexão de cabo na parte inferior, resistente a temperaturas de até 120 °C, autoextinguível de acordo com UL 94, resistência de esteira CTI 200, número de pólos = 4 pólos, entre centros de barramento = 60 mm, pode ser usado em conjunto com o sistema de barramento SASY 60i

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $138.75
Preço unitário: $138.75
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect SASY 60i MCCB adapter
Catalog Number
138388
EAN
4015081351688
Product Length/Depth
35 mm
Product Height
270 mm
Product Width
140 mm
Product Weight
1.8 kg
Compliances
RoHS conform
Model Code
NZM2-4-XAD250

Delivery program

Type
Nominal current
250 A
Number of poles
Four-pole

Technical data - electrical

Voltage rating at AC
690 V AC
Rated operation current (Ie)
250 A
Electric connection type
Other
Creepage resistance
CTI 200

Technical data - mechanical

Mounting rail armament
None
Rail width
30 mm
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar adapter width
140 mm
Adapter width
140 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
8.1 W
Temperature resistance
Up to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Busbar adapters for NZM
Component adapter for circuit breakers and switch-disconnector
Suitable for
Surface mounting on flat copper busbars 12 – 30 x 5 – 10, double T and triple T profile
Used with
NZM2(-4), PN2(-4), N2(-4)

ETIM for 138388 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) Nenhum
Acabamento da conexão elétrica (EF003961) Outro
Corrente nominal especificada In (EF008250) 250 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 140 mm
Largura da calha (EF003704) 30 mm
Distância do barramento (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XAD250 Y7-138388 138388 ES_138388.pdf 723 Kbytes NZM2-4-XAD250 Y7-138388 138388 ES_138388.pdf
