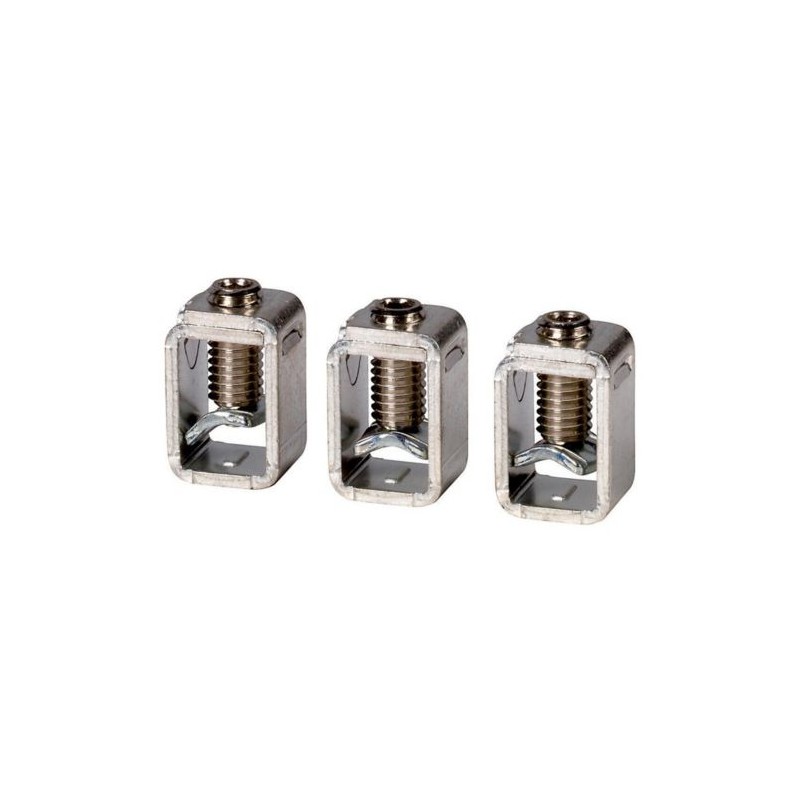

+NZM2-160-XKCU 262223 0004315554 EATON ELECTRIC Borne Freio, 3P Lower Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NZM2-160-XKCU 262223 0004315554 EATON ELECTRIC Borne Freio, 3P Lower

+NZM2-160-XKCU

262223

0004315554

EATON-MOELLER

Borne Freio, 3P Lower. Só pode ser vendido montado.

Terminal de flange, 3P, inferior até 160A

Terminal da caixa, 3p, de baixo para cima até 160A

Mais detalhes


Disjuntores de baixa tensão > Jogo de cabos para disjuntor

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Caixa de terminais, 3p, inferior até 160A
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Notas: parte nenhuma. o sufixo e parte não. conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores. Kit de conversão para disjuntor com conexão a parafuso. Montados dentro do invólucro da chave. O = para montagem no topo. U = para o encaixe na parte inferior. U e ≧ 525 VAC. Use a tampa NZM2(-4)-XKSA. Usar anilhas com flexível e altamente flexível condutores. Max. seção transversal mostrada só pode ser ligado quando o flexível e sem anilhas. Pode ser usado para: NZM2(-4), PN2(-4), N(N/S)2(-4)

Programa de entrega

Número de condutores
3 pólo
Acessórios
Caixa de terminais
Corrente nominal [eun]
≦ 160
Para uso com
NZM2(-4), PN2(-4), N(S)2(-4)
Posição de montagem
Montado na parte inferior
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cu cabo
Terminal de capacidadesflexível
1 x 10 - 185
2 x 4 - 70
Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo. mmDois
AWG/kcmil
1 x 12 - 350 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
min. 2 x 9 x 0,8
max. 10 x 16 x 0,8
Ou
max. (2 x) 8 x 15,5 x 0,8 mmDois
Notas

Digite o sufixo e o tipo de conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores.

Kit de conversão para disjuntor com conexão a parafuso.

Montados dentro do invólucro da chave

O = para montagem no topo

U = para o encaixe na parte inferior

Ue≧ 525 V AC:

  • Use a tampa NZM2(-4)-XKSA.

Usar anilhas com flexível e altamente flexível condutores. Max. seção transversal mostrada só pode ser ligado quando o flexível e sem anilhas.

Dados técnicos

Geral
Posição de montagem
Montado na parte inferior

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Três
Modelo
Outros

Dimensões

123X476
① 3-pólo
② De 4 pólos
