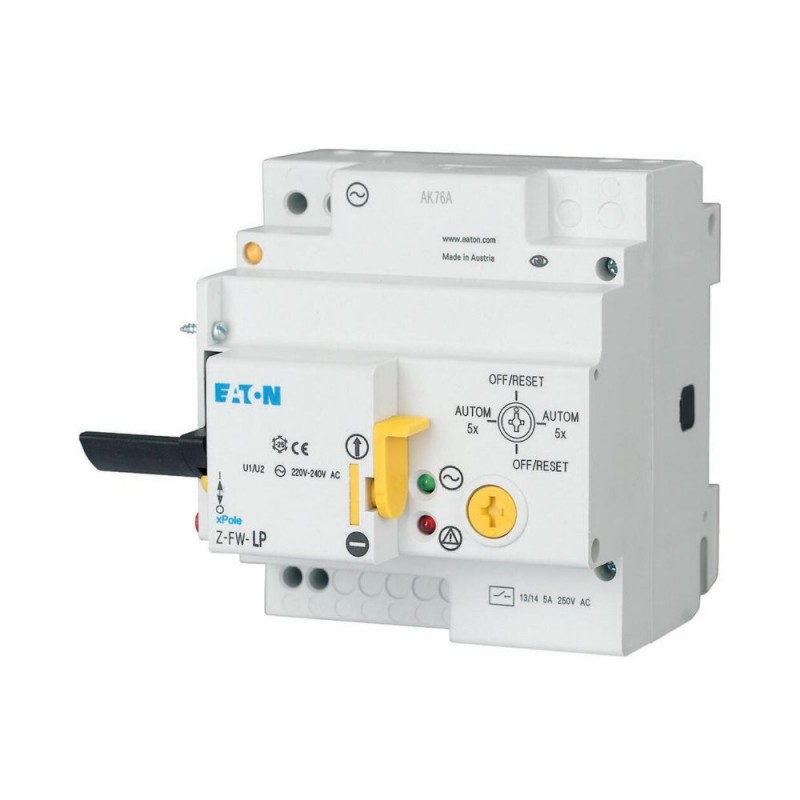

Reiniciar o dispositivo, 220-240VAC, 4HP
Reiniciar o dispositivo, operacional, tensão 220-240 VCA, frequência 50/60 Hz, funções: reinício automático, tampa dimensão da instalação de 45mm, largura de pavimentação 4 SU (70mm), top-hat montagem em trilho, terminal de seção transversal de 2x1.5 mm2 ou 1x2.5 mm2
Programa de entrega
Função básica
Acessórios para disjuntores
Acessórios para corrente residual disjuntores
A função básica acessórios
Reiniciar o dispositivo
Aplicação
Aparelhagem industrial e avançadas aplicações comerciais
A gama de produtos
Acessório
Lado de montagem
para a montagem no direito de: CLS6, PFIM, PFHM-4p, dRCM, Z-A40, PFR, Z-MS
Dados técnicos
Faixa de tensão operacionalV AC
220 ... 240
Frequência nominal [f]
50/60 Hz
Módulo de teste (0.5 espaço de unidade) para teste remoto do residual-dispositivos de corrente
Z-FW...
Saída de relé para alarme, 250 V AC, livre de potencial,
5 Um
Função
Reinicialização automática
Selector de funções
Automático, 5 x
OFF/RESET
Padrão de frente dimensão
45 mm
Montagem
Rápido anexo com 2 trava de posições no top-hat ferroviário IEC/EN 60715
Grau de proteçãoIntegrada
IP40
Proteção do Terminal
Proteção contra choque elétrico A3, .VE-PT 6
Terminais
Elevador terminais
Terminal de capacidadesSólidos
2 x 1,5
1 x 2,5 mmDois
Terminal de capacidadesflexível
2 x 1,5
1 x 2,5 mmDois
Verificação de projeto como de acordo com a IEC/EN 61439
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
Dados técnicos ETIM 7.0
Dispositivos para distribuição de tabuleiro/montagem em superfície (EG000062) / dispositivo Auxiliar para o quadro de distribuição de dispositivos (EC001286)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / Disjuntor componente / contato Auxiliar unidade de quadro de distribuição (
[email protected] [AKE327013])
Dispositivo de montagem
Universal
Equipamentos adicionais
A unidade de monitoramento com religamento automático
Anexada no momento da entrega
Nenhum
Montagem de largura (TE)
Quatro
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Número de falhas de sinal muda
Zero
Avaliado interruptor de corrente
0
Tipo de tensão para acionamento
AC
Com auto-teste para a função de fuga à terra
Nenhum
Adequado para max. número de pólos de contato principal unidade (total)
Zero
Adequado para max. corrente de contato principal unidade
0
