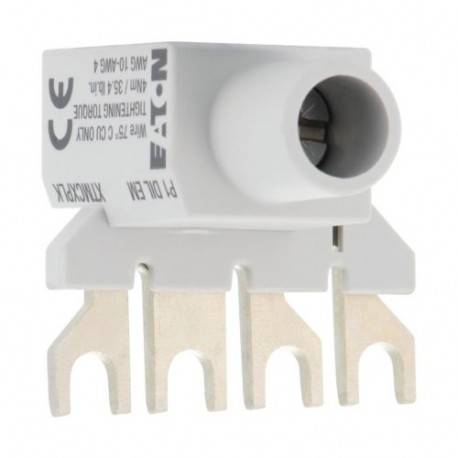

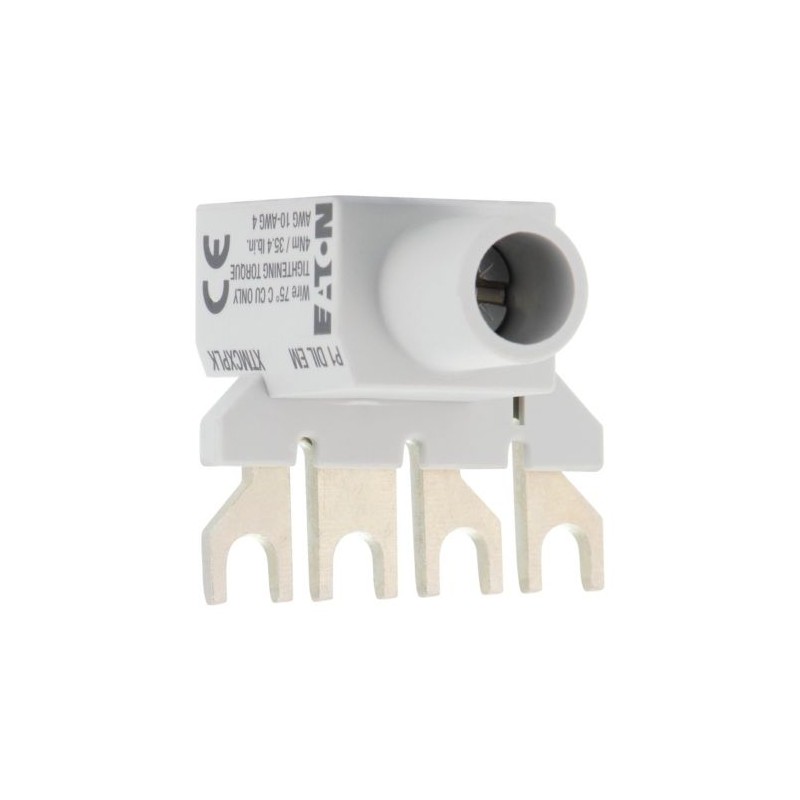

P1DILEM 019095 Y7-19095 EATON ELECTRIC conector paralelo XTMCXPLK para DILEM Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

P1DILEM 019095 Y7-19095 EATON ELECTRIC conector paralelo XTMCXPLK para DILEM

P1DILEM

019095

Y7-19095

EATON-MOELLER

5

conector paralelo XTMCXPLK para DILEM

Conjunto de juntas paralelas para contatores DILEM...

Eaton Moeller® series DILEM Paralleling link, main terminals, for DILEM

Ligação paralela, ligação paralela, consistindo em duas ligações paralelas de 4 pólos, o 4º pólo pode ser quebrado, 4 pólos: Ith = 60 A aberto, 3 pólos: Ith = 50 A aberto, a capacidade de carga de corrente AC-1 do contator aberto aumenta por um fator de 2,5, Para uso com: DILEEM, DILEM12, DILEM

Mais detalhes


Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $126.40
Preço unitário: $25.28
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series DILEM Accessory Paralleling link
Catalog Number
019095
EAN
4015080190950
Product Length/Depth
29 mm
Product Height
33 mm
Product Width
33 mm
Product Weight
0.039 kg
Certifications
UL Category Control No.: NLDX
CSA File No.: 012528
CE
CSA
CSA Class No.: 3211-07
UL 508
CSA-C22.2 No. 14-05
UL File No.: E29096
IEC/EN 60947-4-1
UL
Model Code
P1DILEM

Geral

Accessory/spare part type
Connecting bridge
Product category
Accessories
Protection
Protected against accidental contact in accordance to VDE 0106 part 100

Condições meteorológicas

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C

Verificação do design

Equipment heat dissipation, current-dependent Pvid
0.08 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.03 W
Rated operational current for specified heat dissipation (In)
50 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 019095 Componentes industriais para Baixa Tensão (EC002498)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Ponte de conexão
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
