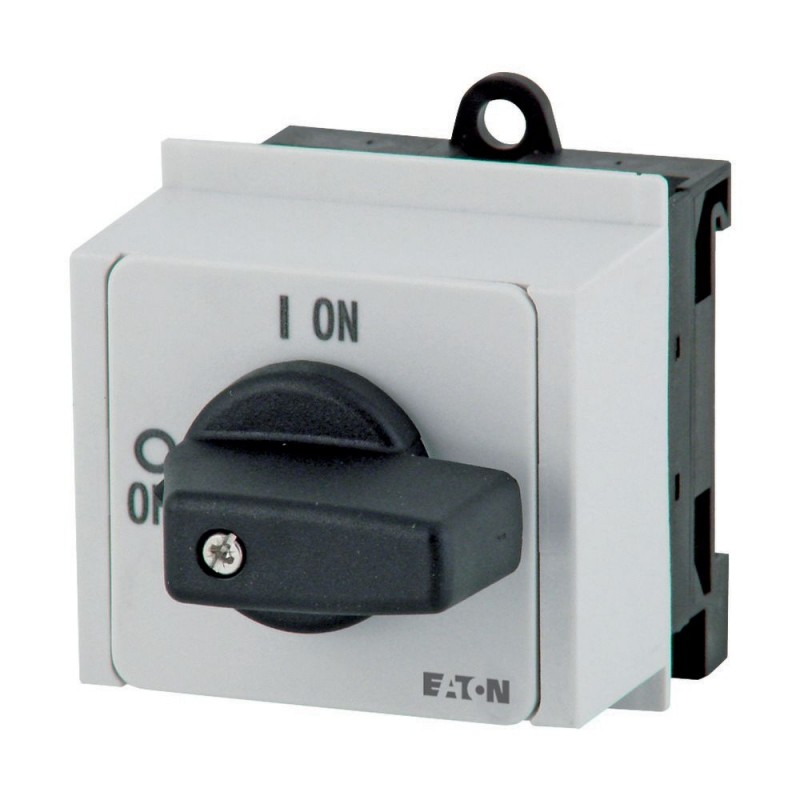

P1-25/IVS 052962 0001456102 EATON ELECTRIC Quebrar interruptor din 25A ferroviário 3p Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

P1-25/IVS 052962 0001456102 EATON ELECTRIC Quebrar interruptor din 25A ferroviário 3p

P1-25/IVS

052962

0001456102

EATON-MOELLER

Quebrar interruptor din 25A ferroviário 3p

Mais detalhes


Disjuntores de baixa tensão > Suporte

Desconexões e Comutadores Cam

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $60.46
Preço unitário: $60.46

Quantidade Preço
1+$60.46
2+$58.36
4+$49.91
5+$47.91
7+$46.36
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Interruptor On-Off, P1, 25, o serviço de distribuição de montagem de placa, 3 pólos, com preto aderência polegar e placa frontal
Botão de ligar / Desligar, escala de Produto: interruptor On-Off, Parte de grupo de referência: P1, com preto aderência polegar e placa frontal, Informações sobre o equipamento fornecido: contato Auxiliar ou condutor neutro montado pelo usuário., 3 pólos, Grau de Proteção: Frente IP30, Projeto: serviço de distribuição de placa de montagem, classificação do Motor AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Nominal ininterrupta corrente: Ui = 25-A, as Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, seccionadora de acordo com IEC/EN 60947-3

Programa de entrega

A gama de produtos
Interruptor On-Off
Parte do grupo de referência
P1
com preto aderência polegar e placa frontal
Informações sobre o equipamento fornecido
Contato auxiliar ou condutor neutro montado pelo usuário.
Número de pólos
3 pólo
Contatos auxiliares
0 N/S
0 N/C
Grau de Proteção
Frente IP30
Design
serviço de distribuição de montagem de placa de
000Z082
Contato sequência
115S009-2
Placa da frente não.
115K001
Classificação do Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
11 kW
Nominal ininterrupta de corrente [Iu]
25 A
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
-25 - +40 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Mecânica, resistência ao choque
15 g
Posição de montagem
Conforme necessário
Contactos
As variáveis mecânicasNúmero de pólos
3 pólo
As variáveis mecânicasContatos auxiliares
0 N/S
As variáveis mecânicasContatos auxiliares
0 N/C
Características elétricasTensão operacional nominal [Ue]
690 V AC
Características elétricasNominal ininterrupta de corrente [Iu]
25 A
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12AB 25 % DF
2 x Ie
Classificação de carga com operação intermitente, classe 12AB 40 % DF
1.6 x Ie
Classificação de carga com operação intermitente, classe 12AB 60 % DF
1.3 x Ie
Curto-circuitoFusível
25 Um gG/gL
Nominal de curta duração admissível corrente (1 s atuais) [eucw]
640rms
Nota sobre nominal de curta duração admissível corrente lcw
Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente [Iq]
50 kA
Capacidade de comutação de
cos ϕ capacidade de tomada, conforme a norma IEC 60947-3
240
Capacidade nominal de desligamento cos ϕ IEC 60947-3230 V
190 Um
Capacidade nominal de desligamento cos ϕ IEC 60947-3400/415 V
150 A
Capacidade nominal de desligamento cos ϕ IEC 60947-3500 V
170 Um
Capacidade nominal de desligamento cos ϕ IEC 60947-3690 V
150 A
Isolamento de segurança EN 61140entre os contatos
440 V CA
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
1.1 W
Vida útil mecânica [Operações]
> 0,3 x 10Seis
A máxima freqüência de operação [de Operações/h]
Mil e duzentos
ACAC-3Classificação de carga do motor interruptor [P]220 V 230 V [P]
5.5 kW
ACAC-3Classificação de carga do motor interruptor [P]400 V 415 V [P]
7.5 kW
ACAC-3Classificação de carga do motor interruptor [P]500 V [P]
7.5 kW
ACAC-3Classificação de carga do motor interruptor [P]690 V [P]
7.5 kW
ACAC-3Corrente operacional nominal do motor chave de carga230 V [Ie]
19.6 Um
ACAC-3Corrente operacional nominal do motor chave de carga400 V 415 V [Ie]
15.2 A
ACAC-3Corrente operacional nominal do motor chave de carga500 V [Ie]
12.1 Um
ACAC-3Corrente operacional nominal do motor chave de carga690 V [Ie]
8.8 Uma
ACAC-21ACorrente operacional nominal do interruptor440 V [Ie]
25 A
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]230 V [P]
5.5 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
11 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]500 V [P]
11 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]690 V [P]
11 kW
ACAC-23ACorrente operacional nominal do motor chave de carga230 V [Ie]
25 A
ACAC-23ACorrente operacional nominal do motor chave de carga400 V 415 V [Ie]
25 A
ACAC-23ACorrente operacional nominal do motor chave de carga500 V [Ie]
17.4 Um
ACAC-23ACorrente operacional nominal do motor chave de carga690 V [Ie]
12.6 Uma
DCCC-1, de abertura com Carga parâmetros L/R = 1 msCorrente operacional nominal [eue]
25 A
DCCC-1, de abertura com Carga parâmetros L/R = 1 msTensão por contato par em série
60 V
DCDC-23A, carga do motor switchL/R = 15 ms24 VCorrente operacional nominal [eue]
25 A
DCDC-23A, carga do motor switchL/R = 15 ms24 VContactos
1 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms48 VCorrente operacional nominal [eue]
25 A
DCDC-23A, carga do motor switchL/R = 15 ms48 VContactos
2 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms60 VCorrente operacional nominal [eue]
25 A
DCDC-23A, carga do motor switchL/R = 15 ms60 VContactos
2 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms120 VCorrente operacional nominal [eue]
12
DCDC-23A, carga do motor switchL/R = 15 ms120 VContactos
3 Quantidade
Circuito de controle de segurança de 24 V DC, 10 mA [Falha de probabilidade]
< 10-5,< 1 falha em 100.000 operações de comutação HF
Terminal de capacidades
Sólido ou trançado
1 x (1,5 - 6)
2 x (1,5 - 6) mmDois
Flexível com virolas DIN 46228
1 x (1 - 4)
2 x (1 - 4) mmDois
Terminais de parafuso
M4
Torque de aperto dos terminais de parafuso
1.6 Nm
Técnico de segurança parâmetros:
Notas
B10dvalores conforme EN ISO 13849-1, tabela C1
A classificação de dados para tipos de aprovados
ContactosTensão operacional nominal [Ue]
600 V CA
ContactosNominal ininterrupta de corrente máx.Principal a realização de caminhosUso geral
20 Um
ContactosNominal ininterrupta de corrente máx.Contatos auxiliaresUso Geral [EuU]
10 Um
ContactosNominal ininterrupta de corrente máx.Contatos auxiliaresPiloto Dever
600
P 600
Capacidade de comutação deMáxima potência do motorFase única120 V CA
1 HP
Capacidade de comutação deMáxima potência do motorFase única200 V CA
2 HP
Capacidade de comutação deMáxima potência do motorFase única240 V CA
3 HP
Capacidade de comutação deMáxima potência do motorTrês fases200 V CA
3 HP
Capacidade de comutação deMáxima potência do motorTrês fases240 V CA
5 HP
Capacidade de comutação deMáxima potência do motorTrês fases480 V CA
10 HP
Capacidade de comutação deMáxima potência do motorTrês fases600 V CA
15 HP
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliação
5 kA
Corrente De Curto-Circuito Classificaçãomax. Fusível
110 A
Corrente De Curto-Circuito ClassificaçãoAlta falha de classificação
10 kA
Corrente De Curto-Circuito Classificaçãomax. Fusível
50, Classe J A
A capacidade do TerminalSólido ou condutor flexível com virola
14 - 8 AWG
A capacidade do TerminalTerminais de parafuso
M4
A capacidade do TerminalTorque de aperto
14.1 lb

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
25 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
1.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060013])
Versão do interruptor principal
Nenhum
Versão de manutenção/serviço interruptor
Nenhum
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Nenhum
Versão do interruptor de marcha à ré
Nenhum
Número de interruptores
Um
Max. nominal tensão de operação Ue CA
690 V
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
25 A
Avaliado permanente de corrente AC-23, 400 V
25 A
Avaliado permanente de corrente AC-21, 400 V
25 A
Nominal de operação de alimentação em AC-3, 400 V
7.5 kW
Nominal de curta duração admissível corrente lcw
0.64 kA
Nominal de operação de alimentação em AC-23, 400 V
13 kW
De alimentação de comutação em 400 V
13 kW
Condicionado nominal corrente de curto-circuito Iq
80 kA
Número de pólos
Três
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Nenhum
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
Nenhum
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem frontal centro
Nenhum
Adequado para instalação de quadro de distribuição
Sim
Adequado para intermediário de montagem
Nenhum
Cor do elemento de controle
Preto
Tipo de elemento de controle
Alternância
Interlockable
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Grau de proteção (IP), airbag lateral
IP30
Grau de proteção (NEMA)
Outros

Aprovações

Padrões De Produto
UL 60947-4-1;CSA - C22.2 Nº 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Adequado para
Ramo de circuitos, adequado como motor desligar
Grau de Proteção
IEC: IP30; UL/CSA Tipo: –

Dimensões

115X405
115X070
≦ 3 cadeados

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
