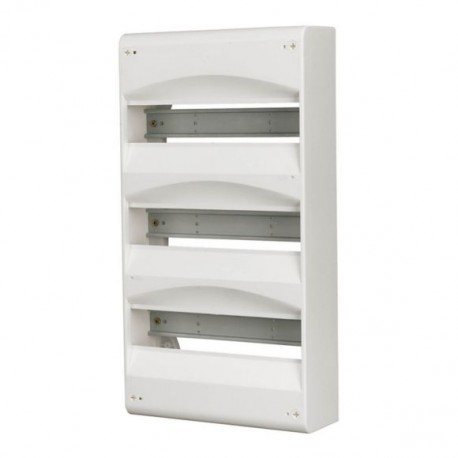

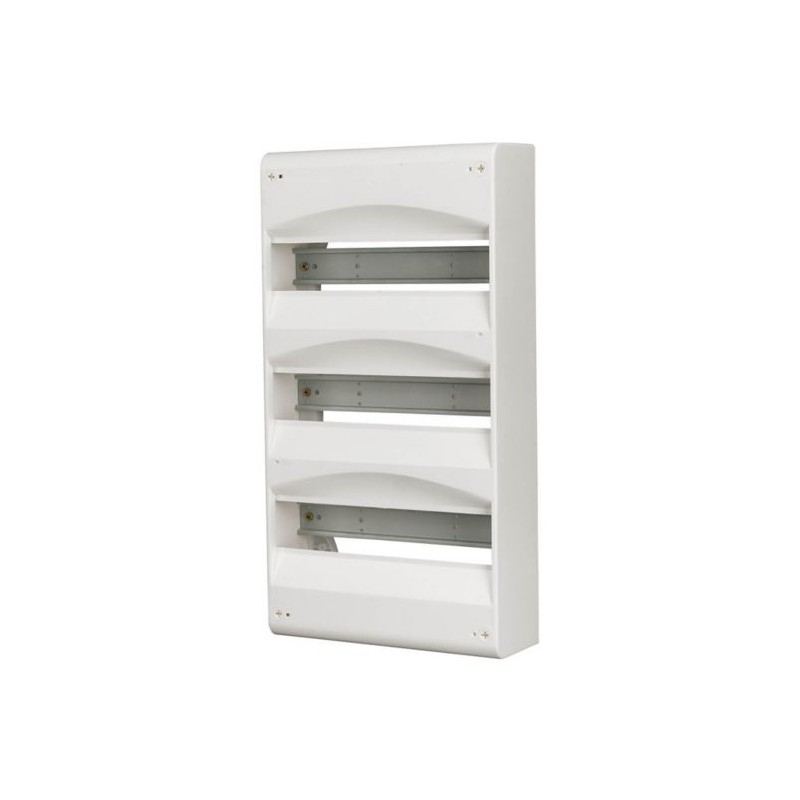

BC-A-3/39-A 101556 Y7-101556 EATON ELECTRIC Cover distribution board, 3-rows, without back plate Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BC-A-3/39-A 101556 Y7-101556 EATON ELECTRIC Cover distribution board, 3-rows, without back plate

BC-A-3/39-A

101556

Y7-101556

EATON-MOELLER

Cover distribution board, 3-rows, without back plate

Caixa tipo tampa, 3 linhas, sem parede traseira

BC-A-3/39-A . Surface-mount DBO, 3-row, without rear wall, class 1

Quadro de distribuição de superfície, 3 linhas, 39 MU, classe de proteção 1, equipamento fornecido: Caixa de plástico, trilho DIN, condutor neutro e terminal de proteção com suporte de terminal, instruções de instalação, folha imprimível

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $97.52
Preço unitário: $97.52
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xComfort BC version A
Catalog Number
101556
EAN
4015081014484
Product Length/Depth
480 mm
Product Height
100 mm
Product Width
260 mm
Product Weight
1.2 kg
Certifications
CE
Model Code
BC-A-3/39-A

Especificações do produto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK07
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Does not apply to plastic enclosures.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 440 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Enclosure material
Plastic
Built-in height
0 mm
Built-in width
234 mm
Built-in depth
46 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
18 W
Closure type
Other
Cover/door model
With notch
Cover/door type
Optional
Other
RAL-number
9010
Width in number of modular spacings
13
Color
White
Number of rows
3
Degree of protection
IP30
Mounting method
DIN-rail
Surface mounted (plaster)
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
36 W
Internal depth
72 mm

ETIM for 101556 Quadros de distribuição (EC000214)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Quantidade de filas (EF000266) 3
Largura em número de módulos (EF002950) 13
Tipo de cobertura (EF000339) Opcional
Tipo de tampa (EF009212) Com recuo
Tipo de porta (EF004464) Outro
Tampa/porta transparente (EF006244) Não
Porta para passagem de sinal (EF015941) Não
Com fechadura (EF006306) Não
Tipo de fecho (EF004462) Outro
Material da caixa protetora (EF001596) Plástico
Profundidade incorporada (EF000218) 46 mm
Altura embutida (EF000332) 0 mm
Largura para embutir (EF000846) 234 mm
Profundidade interior (EF001131) 72 mm
Borne de terra (EF015776) Não
Borne de neutro (EF015777) Não
Calha DIN (EF001134) Sim
Com tampa de montagem (EF000118) Não
Extensão possível (EF001088) Não
Versão EMC (EF001062) Não
Cor (EF000007) Branco
Número RAL (EF000116) 9010
Grau de proteção (IP) (EF005474) IP30
Altura (EF000040) 100 mm
Largura (EF000008) 260 mm
Profundidade (EF000049) 480 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
