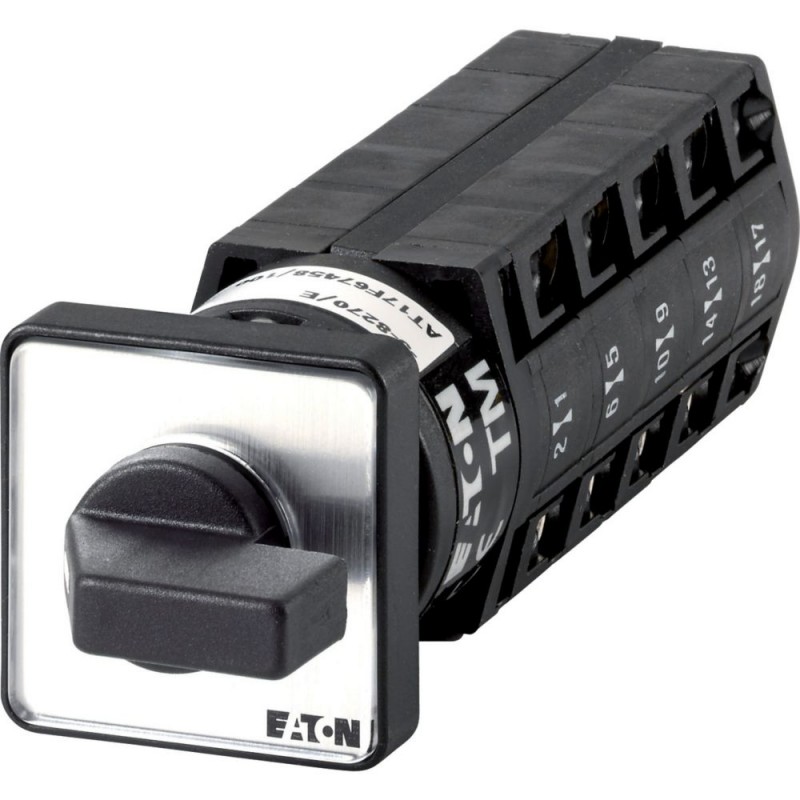

TM-5-8247/E 009741 EATON ELECTRIC interruptor rotativo, Iu: 10A 440V AC-21 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TM-5-8247/E 009741 EATON ELECTRIC interruptor rotativo, Iu: 10A 440V AC-21

TM-5-8247/E

009741

EATON-MOELLER

Disponível Envio hoje

interruptor rotativo, Iu: 10A 440V AC-21

Mais detalhes


* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $96.43
Preço unitário: $96.43

Quantidade Preço
1+$96.43
2+$96.43
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação



Passo interruptores, TM, 10, montagem embutida, de contato 5 unidade(s), Contatos: 9, 30 °, completo, Com posição 0 (Desligado), 0-9, Design de número 8247
Chave de passo, a gama de Produtos: interruptores de Controle, as Normas: IEC/EN 60947, VDE 0660, CSA, UL, interruptor de Controle como de acordo com a IEC/EN 60947-5-1, interruptor Auxiliar, conforme a norma IEC/EN 60947-5-1, Parte de grupo de referência: TM, preto com aderência polegar e placa frontal, Contatos: 9, Número de passos: 9 passos, 30°, Grau de Proteção Frontal IP65, Projeto: montagem embutida, mudar de ângulo: 30 °, Comutação de desempenho: mantido, Com posição 0 (Desligado), Contato 5 unidade(s), Nominal ininterrupta corrente: Ui= 10 A, placa frontal: 0-9

Programa de entrega

A gama de produtos
Opções de controle
Parte do grupo de referência
TM
Função básica
Passo interruptores
com preto aderência polegar e placa frontal
Contactos
Nove
Número de passos
9 passos, 30°
Grau de Proteção
Da parte dianteira IP65
Design
montagem embutida
000Z079
Contato sequência
115S086-2
Ângulo de comutação
30 °
Comutação de desempenho
mantida
Com posição 0 (Desligado)
Projeto número
Oito mil duzentos e quarenta e sete
Placa da frente não.
115K191
placa frontal
0-9
Classificação do Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Nominal ininterrupta de corrente [Iu]
10 Um
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Número de contacto unidades
Contato 5 unidade(s)

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660, CSA, UL
Interruptor de controle como de acordo com a IEC/EN 60947-5-1
Interruptor auxiliar, conforme a norma IEC/EN 60947-5-1
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Posição de montagem
Conforme necessário
Contactos
Características elétricasTensão operacional nominal [Ue]
500 V CA
Características elétricasNominal ininterrupta de corrente [Iu]
10 Um
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Curto-circuitoFusível
10 Um gG/gL
Capacidade de comutação de
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
0.15 W
Isolamento de segurança EN 61140Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
0.15 CO
Vida útil mecânica [Operações]
> 1 x 10Seis
A máxima freqüência de operação [de Operações/h]
Mil e duzentos
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
3 kW
Circuito de controle de segurança de 24 V DC, 10 mA [Falha de probabilidade]
< 10-5,< 1 falha em 100.000 operações de comutação HF
Terminal de capacidades
Sólido ou trançado
1 x 1,5
2 x 1,5 mmDois
Flexível com virolas DIN 46228
1 x 1.0
2 x 1.0 mmDois
Flexível
1 x 1,5
2 x 1,5 mmDois
Terminais de parafuso
M2.5
Torque de aperto dos terminais de parafuso
0,4 Nm
A classificação de dados para tipos de aprovados
ContactosTensão operacional nominal [Ue]
300 V AC
ContactosNominal ininterrupta de corrente máx.Principal a realização de caminhosUso geral
10 Um
ContactosNominal ininterrupta de corrente máx.Contatos auxiliaresUso Geral [EuU]
10 Um
ContactosNominal ininterrupta de corrente máx.Contatos auxiliaresPiloto Dever
300
Capacidade de comutação deMáxima potência do motorFase única120 V CA
De 0,33 HP
Capacidade de comutação deMáxima potência do motorFase única240 V CA
0.75 HP
Capacidade de comutação deMáxima potência do motorFase única277 V AC
0.75 HP
Capacidade de comutação deMáxima potência do motorTrês fases120 V CA
0.75 HP
Capacidade de comutação deMáxima potência do motorTrês fases240 V CA
1 HP
A capacidade do TerminalSólido ou condutor flexível com virola
14 AWG
A capacidade do TerminalTerminais de parafuso
M2.5
A capacidade do TerminalTorque de aperto
3.5 lb

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
10 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.15 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Resistência aos raios UV somente em conexão com o escudo protetor.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / interruptor de Controle (EC002611)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controlo / Controle switch ([email protected] [ACN998011])
Interruptor do tipo
Chave de nível
Número de pólos
Um
Max. nominal tensão de operação Ue CA
500 V
Avaliado permanente de corrente Ui
10 Um
Número de posições de interruptor
Dez
Com posição 0 (desligado)
Sim
Com a retração 0-posição
Nenhum
Construção de dispositivos
Construído-em dispositivo
Largura em número de modular espaçamentos
Zero
Apropriado para a terra de montagem
Nenhum
Adequado para montagem frontal de 4 furos
Sim
Adequado para instalação de quadro de distribuição
Nenhum
Adequado para intermediário de montagem
Nenhum
Completo do dispositivo em habitação
Nenhum
Tipo de elemento de controle
Alternância
Protecção frontal tamanho
30 x 30 mm
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA), airbag lateral
Outros

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Grau de Proteção
IEC: IP65; UL/CSA Tipo: –

Dimensões

115X334
115X071
Porta de perfuração dimensões
