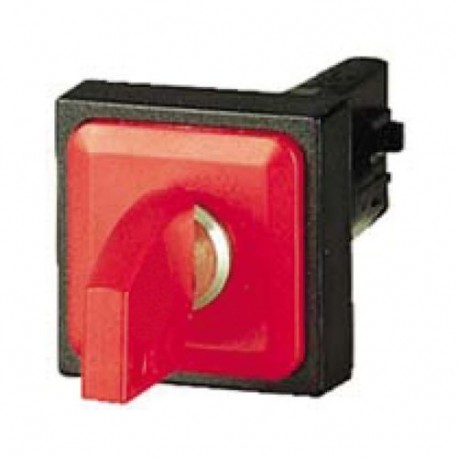

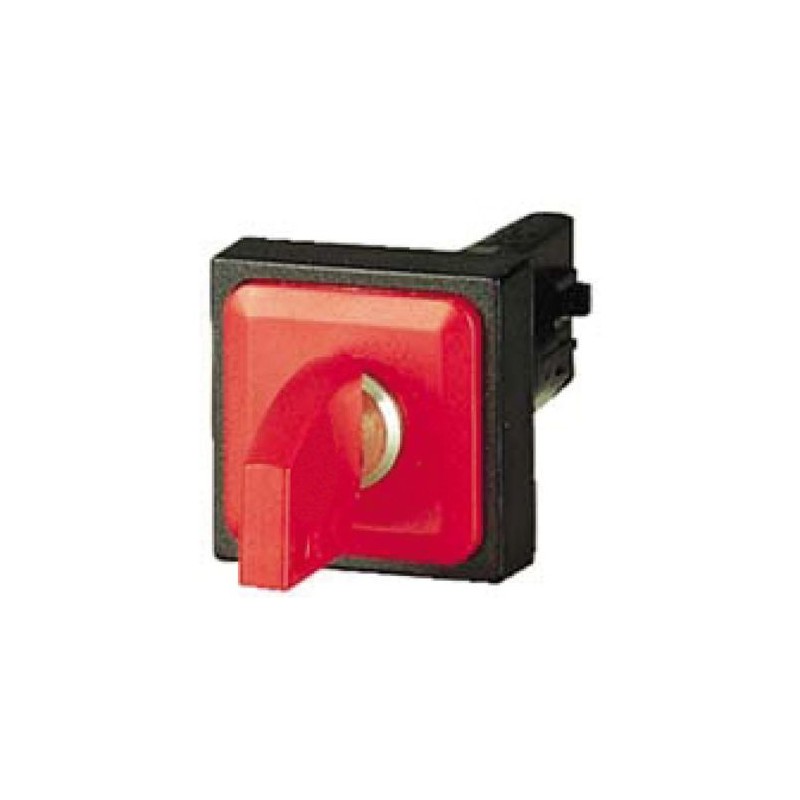

Q25S3R-RT 046840 Y7-46840 EATON ELECTRIC seletor de chave (vermelho) 3 Posições, bloqueio Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25S3R-RT 046840 Y7-46840 EATON ELECTRIC seletor de chave (vermelho) 3 Posições, bloqueio

Q25S3R-RT

046840

Y7-46840

EATON-MOELLER

seletor de chave (vermelho) 3 Posições, bloqueio

Seletor de Chaves 16 mm 25x25 mm Intertravamento 3 Posições Vermelho

Eaton Moeller® series RMQ16 Key-operated actuator, 3 positions, red, maintained Q25S3R-RT

Atuador com chave, Família de produtos: RMQ16, Unidade única, Design: Operado por chave, mantido, 3 polos, II, Grau de proteção: IP65, sem moldura, Conexão SmartWire-DT: não, Dimensões frontais: Dimensões frontais 25 × 25 mm, Com 1 chave, Para cada cor há uma chave correspondente, → acessórios,, Grau de proteção: IP65

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series RMQ16 Key-operated actuator
Catalog Number
046840
EAN
4015080468400
Product Length/Depth
50 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.023 kg
Certifications
IEC/EN 60947
IEC/EN 60947-5
UL 508
CSA
UL Category Control No.: NKCR
CE
CSA Class No.: 3211-03
CSA File No.: 46552
CSA-C22.2 No. 14-05
UL
UL File No.: E29184
Model Code
Q25S3R-RT

Especificações do produto

Type
Key-operated button
Accessories
1 key included with supplied equipment.
Actuator color
Red
Actuator function
Key withdrawable in position 2
Maintained
Key withdrawable in position 0
Switching function latching
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
1800 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
No
Actuator type
Key
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Ambient operating temperature (enclosed) - max
40 °C
Ambient operating temperature (enclosed) - min
25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
16 mm
Opening height
0 mm
Operating torque
0.4 Nm
Rated insulation voltage (Ui)
250 V
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
24 V
Static heat dissipation, non-current-dependent Pvs
0 W
Switching angle
45 °
Width opening
0 mm
Rated impulse withstand voltage (Uimp)
800 V AC
Bezel color
Black
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Bezel material
Plastic
Terminal capacity
0.5 - 1.0 mm²
Design
Key operated
Mounting position
As required
Terminal size
2.8 x 0.8 mm to DIN 46244, Blade terminal
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
Overvoltage category
III
Control circuit reliability
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
Degree of protection
NEMA 1
Degree of protection (front side)
IP65
Indicator color
Other
Lens type
Square
Lifespan, mechanical
3,000,000 Operations
Number of switch positions
3
Size
Front dimensions: 25 × 25 mm
Product category
RMQ16

ETIM for 046840 Componentes industriais para Baixa Tensão (EC000222)
Característica Valor
Número de posições do interruptor (EF000231) 3
Tipo de elemento de controlo (EF006976) Chave
Adequado para iluminação (EF001142) Não
Cor do elemento de atuação (EF007167) Vermelho
Cor da tampa da luz indicadora (EF007165) Outro
Forma de lente (EF006253) Quadrado
Diâmetro do furo (intervalo) (EF000079) 16 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Função de comutação de encaixe (EF007447) Sim
Retorno por mola/tátil (EF001407) Não
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Preto
Grau de proteção (IP), frente (EF003118) IP65
Grau de proteção (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25S3R-RT Y7-46840 046840 EN_025434.pdf 1 Mbytes Q25S3R-RT Y7-46840 046840 EN_025434.pdf
