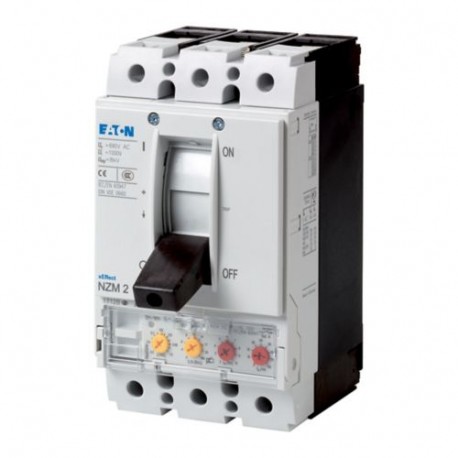

NZMH2-VE160-S1 100778 EATON MOELLER disjuntor seletiva, 3P, Iu: 160A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH2-VE160-S1 100778 EATON MOELLER disjuntor seletiva, 3P, Iu: 160A

NZMH2-VE160-S1

100778

EATON - MOELLER

Disponível

Envio hoje

disjuntor seletiva, 3P, Iu: 160A

Mais detalhes


Disjuntores

Selectivity circuit-breakers for 1000 V AC 50/60Hz - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Disjuntor
Função de proteção
  Sistemas de cabo, seletividade e proteção do gerador
Padrão/Aprovação
  IEC
Tipo de instalação
  Fixo
O sistema de liberação
  Versão eletrônica
Construção de tamanho
  NZM2
Descrição
  na de na
na de na
Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
eu2t constante função: fixo OFF
NZM...S1 tipo de terminal: NZM...XKSA cobertura necessária
Número de pólos
  3 pólo
Equipamento padrão
  Conexão a parafuso
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm160
Capacidade de comutação de

1000 V, 50/60 Hz
IcskA10
A faixa de ajuste de

Desarme de sobrecarga

Interruptores-seccionadores
Nominal a tensão de pico invariability
Uimp
Contatos principais
 V8000
Contatos auxiliares
 V6000
Tensão nominal de operação
UeV AC1000
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm160
Nominal ininterrupta de corrente
EuuUm
IEC/EN 61131-3
EuuUm160

  A corrente contínua nominal indicada é válida a 50° C.
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1000
Categoria de utilização
  Um
Nominal de curto-circuito capacidade de tomada de
1000 V, 50/60 Hz
IcmkA17
Nominal de interrupção de curto-circuito capacidade que eucn
Uti IEC/EN 60947 ciclo de teste, O-t-CO
UtikA
1000 V, 50/60 Hz
IcskA10
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO
IcskA
1000 V AC
IcskA3
Nominal de curta duração admissível corrente
t = 0.3 s
EucwkA1.9
t = 1 s
EucwkA1.9
Vida útil mecânica
Operações 20000
Max. frequência de operação
 Ops/h120

  Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Vida útil elétrica
1000 V, 50/60 Hz
Operações 3000
A capacidade do Terminal
Equipamento padrão
  Conexão a parafuso
Visão geral
  na de na
Equipamento básico
 Caixa de terminais na de na - - -
 Conexão a parafuso - na de na na de na na de na
Acessórios
 Caixa de terminais - na de na  -
 Conexão a parafuso na de na - - na de na
 Túnel de terminal na de na   na de na
 Ligação traseira na de na na de na na de na na de na
 Televisão terminal do condutor de - - - na de na
Rodada condutor de cobre

Caixa de terminais

Sólidos
 mm21 x (10 - 16)
2 x (6-16)
Encalhado
 mm21 x (25 - 185)
2 x (25-70)
Túnel de terminal

Sólidos
 mm21 x 16
Encalhado
 mm2
Encalhado
 mm21 x (25 - 185)
Parafuso do terminal e traseira-conexão do lado

Direto no switch

Sólidos
 mm21 x (10 - 16)
2 x (10 - 16)
Encalhado
 mm21 x (25 - 50)
2 x (25 - 50)
Al condutores, Cu cabo



Sólidos
 mm21 x 16
Encalhado
 mm2
Encalhado
 mm21 x (25 - 185)
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm2 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 24 x 0,8
Cu de faixa (número de segmentos x largura x segmento de espessura)

Caixa de terminais


min.mm2 x 9 x 0,8

max.mm10 x 16 x 0,8
(2x) 8 x 15,5 x 0,8
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm2 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 24 x 0,8
Barramento de cobre (largura x espessura)
mm
Parafuso do terminal e traseira-conexão do lado

Conexão a parafuso
  M10
Direto no switch


min.mm16 x 5

max.mm24 x 8
Cabos de controle


 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm160
Equipamento de dissipação de calor, dependente da corrente
PvidW21.12
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção (ecl@ss8.1-27-37-04-09 [AJZ716010])
Avaliado permanente de corrente Ui
 Um160
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA150
Sobrecarga de lançamento configuração atual
 Um80 - 160
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um160 - 1600
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um1920 - 1920
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Sim
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
Desligado indicador disponível
  Nenhum
Com menos de liberação de tensão
  Nenhum
Número de pólos
  3
A posição de conexão para o principal circuito de corrente
  Lado frontal
Tipo de elemento de controle
  Rocker alavanca
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20
Características
IL01206006Z (AWA1230-1916) Disjuntor, unidade básica

>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Circuit-breaker, 3p, 160A 1000V - EATON - NZMH2-VE160-S1 - 100778 English 530 Kbytes pdf- Circuit-breaker, 3p, 160A 1000V - EATON - NZMH2-VE160-S1 - 100778
