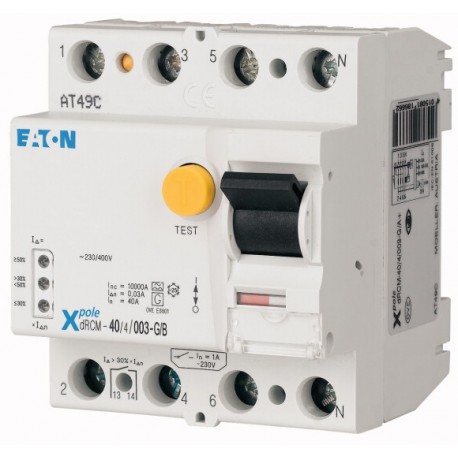

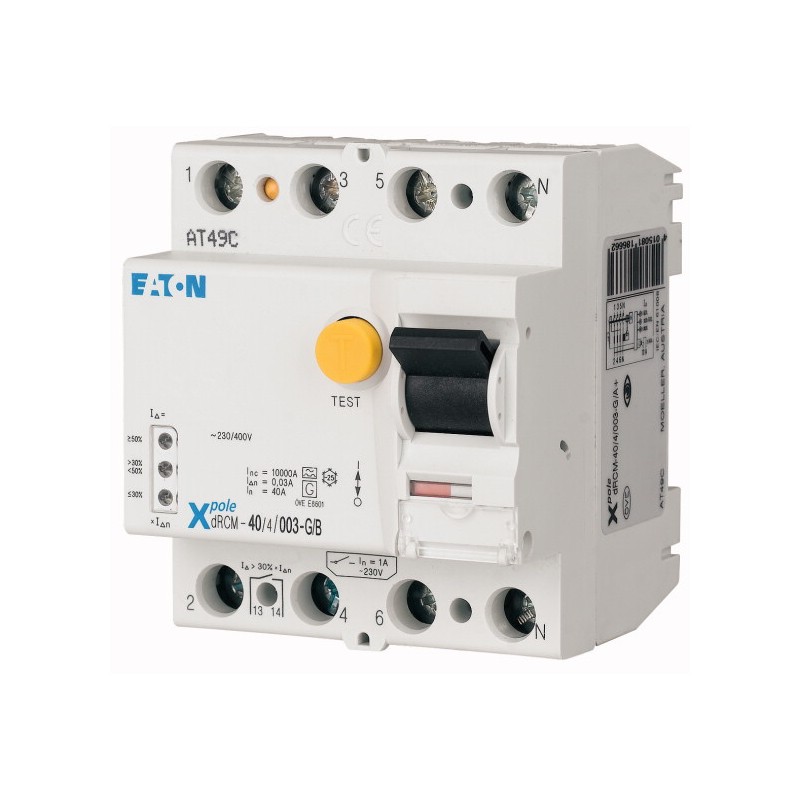

FI-80/4/03-B 279175 DRCM-25/4/03-G/B. EATON ELECTRIC RCCB, Tipo B, 4P, 80A, 300mA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FI-80/4/03-B 279175 DRCM-25/4/03-G/B. EATON ELECTRIC RCCB, Tipo B, 4P, 80A, 300mA

FI-80/4/03-B

279175

DRCM-25/4/03-G/B.

EATON-MOELLER

RCCB, Tipo B, 4P, 80A, 300mA

Disjuntor diferencial IF, 4 polos, Corrente nominal em: 80 A, Resistência nominal a curto-circuito Icn: 10 kA, Corrente nominal de falha IΔN: 0,3 A

Mais detalhes


Disjuntores, fusíveis > Disjuntor de corrente residual (RCCB)

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
Função básica
 Disjuntores de corrente Residual
Pólo
 4 pólos
Corrente nominal
 Eun Um 80
Nominal de curto-circuito de força
 Eucn kA 10
Nominal da corrente de falta
 EuΔN Um 0.3
Tipo
 Tipo B
O desarme
 Um não-atrasada
A gama de produtos
 FI
Sensibilidade
 Todos os atuais sensíveis
De impulso atmosférico atual
 Surge-prova 3 kA
Dados técnicos
Elétrica
Normas
 IEC/EN 61008
O desarme
 Um não-atrasada
Tensão
 Ue V AC 230/400
Valores-limite de tensão de operação
 V AC
Frequência nominal
 f Hz 50
Avaliado correntes de falta
 EuΔn mA 30, 100, 300, 500
Classificada como não-transientes de corrente
 0.5 x I
Avaliado falha de capacidade de comutação
Avaliado falha de capacidade de comutação
 Eu Um In = 40 A: 500
Em = 63 A: 630
Na = 80: 800
In = 100 A: 1000
Eun= 125: 1250
Sensibilidade
 Corrente pulsante e AC/DC
Avaliado capacidade de comutação
 Eucn kA 10
Corrente nominal
 Eue Um 80
Tensão de resistência a impuso nominal
 Uimp kV 4
Máximo max. como proteção de curto-circuito do dispositivo
 Um gL Em < 80: 100
No= 80: 125
No= 125: 125
Tempo de vida
 S
Elétrica
 Operações > 2000
Mecânica
 Operações > 5000
Mecânica
Padrão de frente dimensão
 mm 45
Gabinete de altura
 mm 85
Proteção do Terminal
 Proteção contra choque elétrico IEC 536
Montagem de largura
 mm 70 (4 espaço unidade)
Montagem
 Top-hat ferroviário IEC/EN 60715
Grau de proteção
Integrada
 IP40
Terminais superior e inferior
 Duplo propósito terminais
Terminal de capacidades
 mm2
Sólidos
 mm2 1.5 - 50; 2 x (1.5 - 16)
Encalhado
 mm2 1.5 - 50; 2 x (1.5 - 16)
flexível
 mm2 1.5 - 50; 2 x (1.5 - 16)
Espessura do material de barramento
 mm
Admissível de variação de temperatura
 °C
Climáticas revisão de texto
 IEC/EN 61008
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 80
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 11.4
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 55
Começando 40 °C, máx. admissível de corrente contínua diminui em 3% para cada 1 °C
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Disjuntores e fusíveis (EG000020) / disjuntor de corrente (RCCB) (EC000003)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de corrente Residual sistema de proteção / disjuntor de corrente (RCCB) ([email protected] [AAB906011])
Número de pólos
 4
Nominal tensão nominal
 V 400
Nominal corrente nominal
 Um 80
Nominal da corrente de falta
 Um 0.3
Método de montagem
 Trilho DIN
A corrente de fuga tipo de
 B
Proteção seletiva
 Nenhum
Interrupção de curto-circuito capacidade (Icw)
 kA 10
Corrente de pico de capacidade
 kA 3
Frequência
 50 Hz
Equipamentos adicionais possível
 Sim
Grau de proteção (IP)
 IP20
Construção de tamanho (de acordo com a norma DIN 43880)
 1
Largura em número de modular espaçamentos
 4
Construído-em profundidade
 mm 69.5
Curto tempo de atraso de disparo
 Sim
Características
AWA1290-1756 Residual-atual-disjuntor
>>

ETIM for 279175 Disjuntores e fusíveis (EC000003)
Característica Valor
Número de polos (EF001391) 4
Tensão especificada de funcionamento (EF000228) 400 V
Corrente nominal especificada (EF000227) 80 A
Sensibilidade/Corrente nominal de defeito (EF002358) 0.3 A
Tensão estipulada suportável ao choque (Uimp) (EF011980) 4 kV
Método de montagem (EF000003) Calha DIN
Tipo de corrente de defeito diferencial (EF002560) B
Proteção seletiva (EF002561) Não
Curto retardamento (EF003604) Sim
Resistência a curto-circuito (Icw) (EF002562) 10 kA
Resistência contra sobreintensidades (EF002564) 3 kA
Com dispositivo de bloqueio (EF007385) Não
Frequência de funcionamento (EF005455) 50 Hz
Possibilidade de equipamento adicional (EF008148) Sim
Grau de proteção (IP) (EF005474) IP20
Largura em número de módulos (EF002950) 4
Profundidade incorporada (EF000218) 69.5 mm
Temperatura ambiente durante a operação (EF007515) -25 °C
Antideflagrante (EF004663) Não
