> >FI-63/4/03-B 279174 DRCM-25/4/03-G/B. ELECTRIC IEC Miniature circuit breaker
Produto anterior Próximo produto

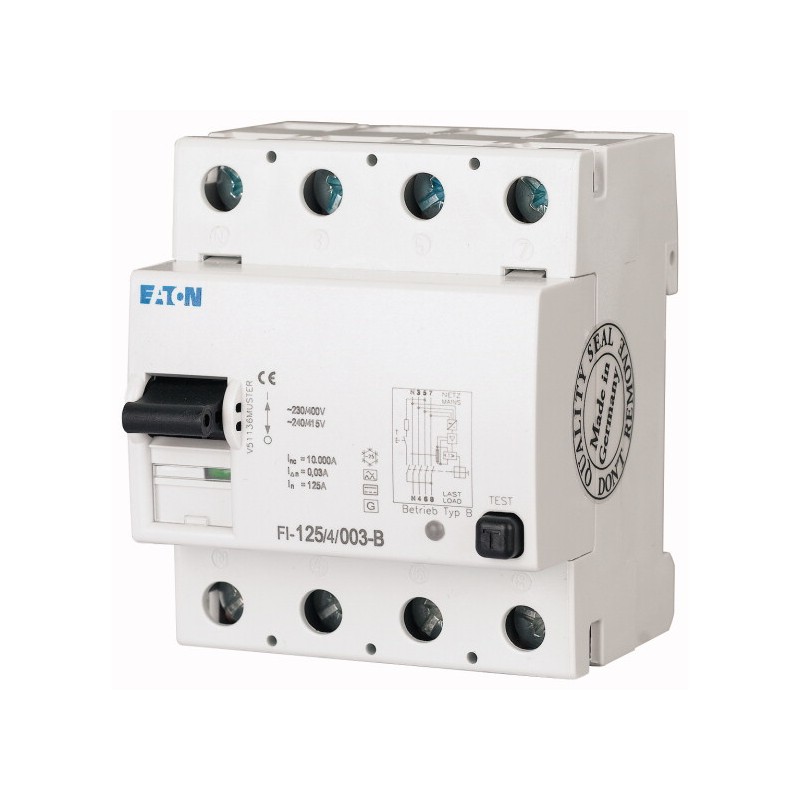

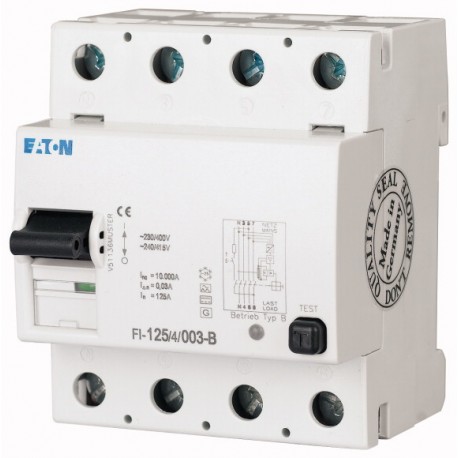

FI-63/4/03-B 279174 DRCM-25/4/03-G/B. EATON ELECTRIC IEC Miniature circuit breaker Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

FI-63/4/03-B 279174 DRCM-25/4/03-G/B. EATON ELECTRIC IEC Miniature circuit breaker

FI-63/4/03-B

279174

DRCM-25/4/03-G/B.

EATON-MOELLER

IEC Miniature circuit breaker

Mais detalhes


Home > EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Corrente Residual disjuntor, 63A, 4p, 3A, B-Char
Especiais de corrente residual disjuntor - AC/DC sensível, de elevada segurança contra disparo acidental, seletiva versões disponíveis, o contato auxiliar disponível, 30 mA parte nenhuma. disponível para proteção de pessoal, 4 pólos parte nenhuma. também pode ser usado de 2 pinos para aplicações fotovoltaicas

Programa de entrega

Função básica
Corrente Residual disjuntores
Número de pólos
4 pólos
Corrente nominal [eun]
63 A
Nominal de curto-circuito de força [eucn]
10 kA
Nominal corrente de fuga [euΔN]
0,3 A
Tipo
Tipo B
O desarme
não-atrasada s...
A gama de produtos
FI
Sensibilidade
Todos os atuais sensíveis
De impulso atmosférico atual
Surge-prova 3 kA
Contato sequência
FRCmM125A_B_4p

Dados técnicos

Elétrica
Normas
IEC/EN 61008
O desarme
não-atrasada s...
Nominal tensão de operação [Ue]
230/400 V AC
Valores-limite de tensão de operação
184 ... 440 V CA
Frequência nominal [f]
50 Hz
Avaliado correntes de falha [euΔn]
30, 100, 300, 500 mA
Classificada como não-transientes de corrente [IΔno]
0.5 x I∆n
Avaliado falha de capacidade de comutaçãoAvaliado falha de capacidade de comutação [euΔm]
In = 40 A: 500
Em = 63 A: 630
Na = 80: 800
In = 100 A: 1000
Eun= 125: 1250
Sensibilidade
Corrente pulsante e AC/DC
Avaliado capacidade de comutação [eucn]
10 kA
Corrente nominal [eue]
63 A
Nominal de impulso atmosférico tensão [Uimp]
4 kV
Máximo max. como proteção de curto-circuito do dispositivo
Em < 80: 100
No= 80: 125
No= 125: 125 A gL
Tempo de vidaElétrica
> 2000 Operações
Tempo de vidaMecânica
> 5000 Operações
Mecânica
Padrão de frente dimensão
45 mm
Gabinete de altura
85 mm
Proteção do Terminal
Proteção contra choque elétrico IEC 536
Montagem de largura
70 (4 espaço unidade) mm
Montagem
Top-hat ferroviário IEC/EN 60715
Grau de proteçãoIntegrada
IP40
Terminais superior e inferior
Duplo propósito terminais
Terminal de capacidadesSólidos
1.5 - 50; 2 x (1.5 - 16) mmDois
Terminal de capacidadesEncalhado
1.5 - 50; 2 x (1.5 - 16) mmDois
Terminal de capacidadesflexível
1.5 - 50; 2 x (1.5 - 16) mmDois
Espessura do material de barramento
De 0,8 a 2 mm
Admissível de variação de temperatura
-25 ... +40 °C
Climáticas revisão de texto
IEC/EN 61008

Verificação de projeto como de acordo com a IEC/EN 61439

Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
10.5 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
Começando 40 °C, máx. admissível de corrente contínua diminui em 3% para cada 1 °C

Características

Curva característica
1220DIA-3
Resposta de frequência de disparo actual
30 mA
Curva característica
1220DIA-4
Resposta de freqüência
100 mA
Curva característica
1220DIA-5
Resposta de freqüência
300 mA

Dimensões

122X094

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
