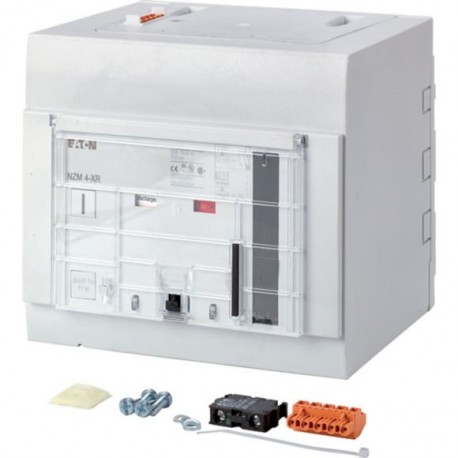

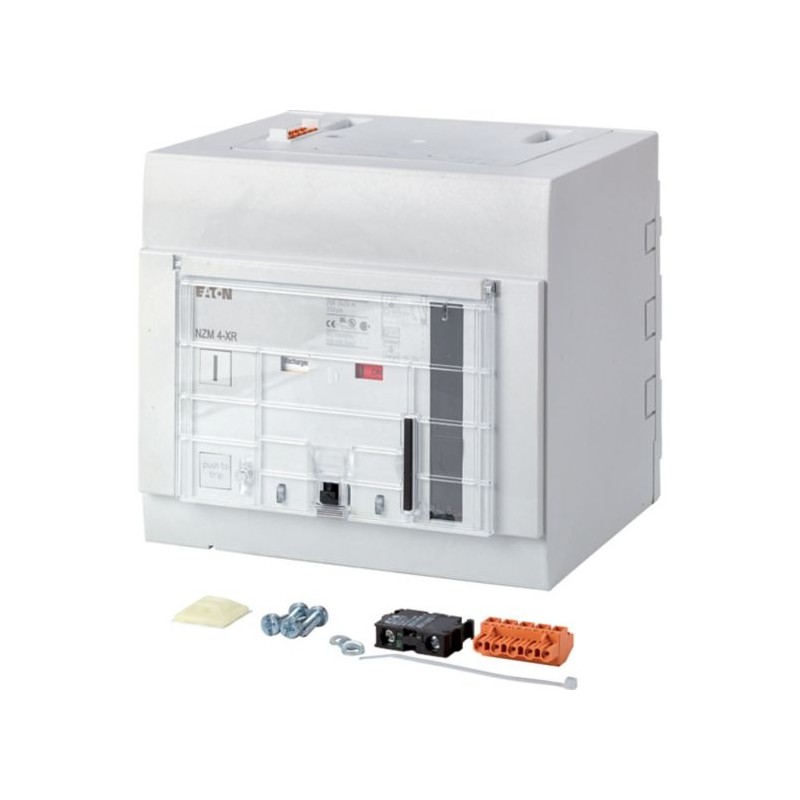

EATON - MOELLER NZM4-XR48-60DC 266692 Y7-266692 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM4-XR48-60DC 266692 Y7-266692 EATON ELECTRIC A operação remota

Referência: NZM4-XR48-60DC

Código: 266692

Número de catálogo: Y7-266692

Fabricante: EATON - MOELLER

Descrição:

A operação remota
Motor de acionamento remoto, 48-60VDC, para NZM4
Eaton Moeller series NZM - Molded Case Circuit Breaker. Remote operator, 48-60VDC, for size 4
Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: para comutação remota de disjuntores e chaves seccionadoras. Comutação e reinicialização de ON e OFF por meio de controle de dois ou três fios. Possibilidade de comutação local manual. Pode ser travado na posição 0 do operador remoto com até 3 cadeados (espessura do parafuso: 4-8 mm). Pode ser sincronizado. Não pode ser combinado com intertravamento mecânico. Pode ser usado para: NZM4 (-4), N4 (-4)

Categorias:

  • Aparelhos elétricos de baixa tensão > Acionamento elétrico para disjuntor
  • EATON - MOELLER > NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.435,48 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series NZM remote operator
Catalog Number
266692
EAN
4015082666927
Product Length/Depth
189 mm
Product Height
202 mm
Product Width
210 mm
Product Weight
6.1 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL listed
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
UL (File No. E140305)
CSA certified
CSA (File No. 22086)
IEC60947
UL489
UL (Category Control Number DIHS)
CE marking
Model Code
NZM4-XR48-60DC

Dados técnicos - elétricos

Voltage type
DC
Voltage rating
48 - 60 V DC
Operating voltage - min
0.85 x Us
Operating voltage - max
1.1 x Us
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
60 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Power consumption
250 W (24 - 30 V DC)
Closing delay
100 ms
Breaking time
3000 ms
Number of operations per hour - max
20
Signal duration of remote operator at switch off - min
500 ms
Signal duration of remote operator at switch on - min
30 ms

Dados técnicos - comunicação

Operating voltage - min
0.85 x Us
Operating voltage - max
1.1 x Us
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
48 V
Rated control supply voltage (Us) at DC - max
60 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Power consumption
250 W (24 - 30 V DC)
Closing delay
100 ms
Breaking time
3000 ms
Number of operations per hour - max
20
Signal duration of remote operator at switch off - min
500 ms
Signal duration of remote operator at switch on - min
30 ms

Dados técnicos - mecânicos

Switch drive type
Motor drive
Lifespan, mechanical
10000 operations

ETIM for 266692 Componentes industriais para Baixa Tensão (EC001030)

Nome da característicaTipo de unidade de chave (EF008233)
Valor da característicaAcionamento de motor
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica48 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaDC

DATASHEET - PDF
