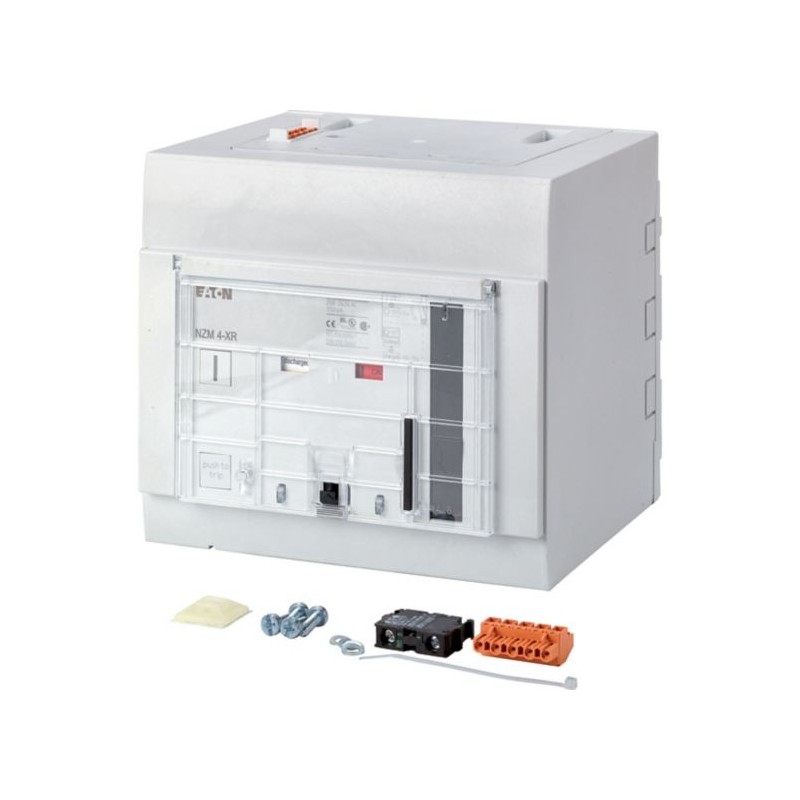

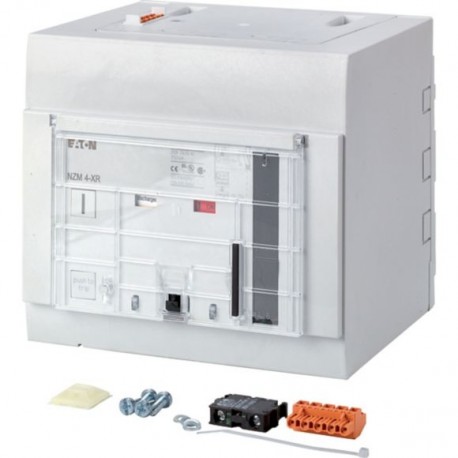

NZM4-XR208-240AC 266685 0004358968 EATON ELECTRIC A operação remota
NZM4-XR208-240AC
266685
0004358968
EATON-MOELLER
A operação remota
Motor de acionamento remoto, 208-240VAC, para NZM4
Operador remoto, 208-240 VAC, para tamanho 4
Disjuntores de baixa tensão > Acionamento elétrico para disjuntor
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Operador remoto, 208-240VAC, para tamanho 4
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: para remoto, troca de disjuntores e chaves seccionadoras. Ligar e DESLIGAR e a reposição por meio de dois fios ou três fios de controle. Local de comutação por mão possível. bloqueável na posição 0 do operador remoto com até 3 cadeados (hasp espessura: 4–8mm). Podem ser sincronizados. Não pode ser combinado com intertravamento mecânico. Pode ser usado para: NZM4(-4), N(N/S)4(-4)
Programa de entrega
A gama de produtos
Acessórios
Acessórios
Operador remoto, pode ser sincronizado
Frequência nominal do funcionamento
AC 50/60 Hz
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM4
Descrição
Para remoto, troca de disjuntores e chaves seccionadoras.
Ligar e DESLIGAR e a reposição por meio de dois fios ou três fios de controle.
Local de comutação por mão possível.
Bloqueável na posição 0 do operador remoto com até 3 cadeados (hasp espessura: 4 – 8 mm)
Pode ser sincronizado
| Por favor, note durante engenharia: | |
| Três fios de controle | Terminal 70/71: |
 | NZM-XR: Entre em contato carregamento de acordo com dados técnicos |
| NZM2-XRD: Completo, a corrente flui através do contato durante o fazer e quebrar! | |
| RMQ série de elementos de contacto pode ser usado para o NZM2(3.4)-XR(D)...de operadores remotos. | |
| Dois fios de controle | Terminal 75: |
 | NZM-XR: Prontidão operacional do sinal quando a tampa fechada e não bloqueada. |
| NZM2-XRD: Prontidão operacional do sinal quando desliza o interruptor definido para Auto. | |
| Deslizando o interruptor com três posições: Manual/Auto/Bloqueado para fiável diferenciação dos ligado posições. | |
| AC-15: 400 V; 2-A | |
| DC-13: 220 V; 0,2 A | |
| Três fios de controle com reset automático para a posição 0 quando o parâmetro foi acionado | |
 | |
| Ciclo de comutação: | |
NZM2-XR | |
NZM3-XR | |
NZM4-XR | |
| O intervalo de tempo entre OFF e ON é de 3 segundos. Em comandos recebidos durante o intervalo de tempo são ignorados dentro dos primeiros 3 segundos depois de desligar. | |
| Paralelo operador remoto de conexão | |
 | |
Atraso do fechamento
100 ms
Tempo de intervalo
3000 ms
Nominal tensão de controle [Us]
208 - 240 V, 50/60 Hz V
Número de pólos
3/4 pólo
Para uso com
NZM4(-4)
N(S), 4(-4)
N(S), 4(-4)
Projeto de planejamento de informação
Não pode ser combinada com a seccionadora de PN...
Não instale M22-CK11(20/02) auxiliar dual contatos no lado direito, o contato auxiliar de fenda em NZM4-XR
Não instale M22-CK11(20/02) auxiliar dual contatos no lado direito, o contato auxiliar de fenda em NZM4-XR
Informações de engenharia (folha de catálogo)
Dados técnicos
Operador remoto
Nominal tensão de controle [Us]CA [Us]
208-240 V AC
Faixa de operaçãoAC
0.85 - 1.1 x Us
Faixa de operaçãoDC
0.85 - 1.1 x Us
Potência do MotorAC110 V ... 130 V AC [S]
350 VA
O sinal mínimo de duraçãocom interruptor
30 ms
O sinal mínimo de duraçãocom o switch off
500 ms
Vida útil mecânica [Operações]
Dez mil
Frequência máximaMax. frequência de operação
20 Ops/h
Terminal de capacidadesSólido ou condutor flexível, com virola
0,75 - 2,5 mmDois
Terminal de capacidades
18 ... 14 AWG
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / operador do Motor para a alimentação de disjuntor (EC001030)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Elétricos da unidade para disjuntores ([email protected] [AKF010013])
Tipo de unidade de switch
O Motor de acionamento
Avaliado controle de tensão de alimentação Nos no AC 50HZ
208 - 240 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
208 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Aprovações
Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
Dimensões
