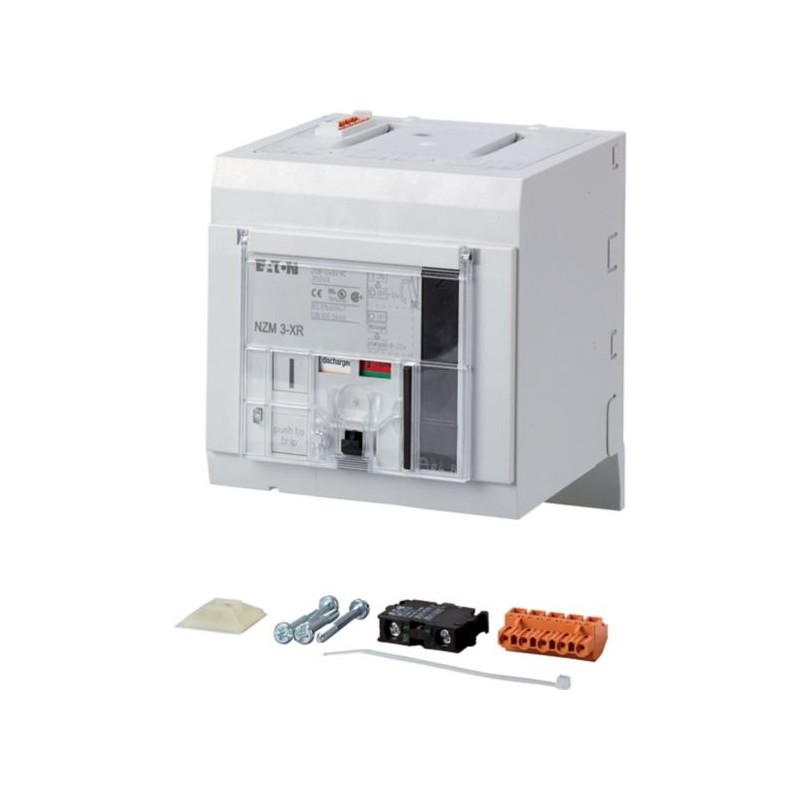

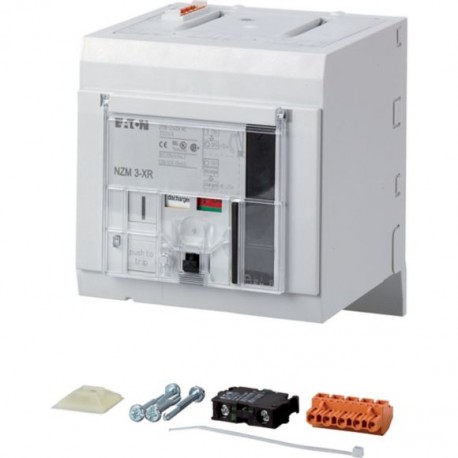

NZM3-XR380-440AC 259852 Y7-259852 EATON ELECTRIC A operação remota Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-XR380-440AC 259852 Y7-259852 EATON ELECTRIC A operação remota

NZM3-XR380-440AC

259852

Y7-259852

EATON-MOELLER

A operação remota

Motor de acionamento remoto, 380-440VAC, para NZM3

Operador remoto, 380-440 VAC, para tamanho 3

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: para comutação remota de disjuntores e chaves seccionadoras. Comutação e reinicialização de ON e OFF por meio de controle de dois ou três fios. Possibilidade de comutação local manual. Pode ser travado na posição 0 do operador remoto com até 3 cadeados (espessura do parafuso: 4-8 mm). Pode ser sincronizado. Não pode ser combinado com intertravamento mecânico. Não pode ser combinado com o interruptor auxiliar duplo M22-CK11. Pode ser usado para: NZM3 (-4), N (N/O) 3 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Acionamento elétrico para disjuntor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,207.23
Preço unitário: $1,207.23
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Operador remoto, 380-440VAC, de tamanho 3
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: para remoto, troca de disjuntores e chaves seccionadoras. Ligar e DESLIGAR e a reposição por meio de dois fios ou três fios de controle. Local de comutação por mão possível. bloqueável na posição 0 do operador remoto com até 3 cadeados (hasp espessura: 4–8mm). Podem ser sincronizados. Não pode ser combinado com intertravamento mecânico. Não pode ser combinada com duas chaves auxiliares M22-CK11. Pode ser usado para: NZM3(-4), N(N/S)3(-4)

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Operador remoto, pode ser sincronizado
Frequência nominal do funcionamento
AC 50/60 Hz
Padrão/Aprovação
IEC
Construção de tamanho
NZM3
Descrição

Para remoto, troca de disjuntores e chaves seccionadoras.

Ligar e DESLIGAR e a reposição por meio de dois fios ou três fios de controle.

Local de comutação por mão possível.

Bloqueável na posição 0 do operador remoto com até 3 cadeados (hasp espessura: 4 – 8 mm)

Pode ser sincronizado

Por favor, note durante engenharia:
Três fios de controleTerminal 70/71:
NZM-XR: Entre em contato carregamento de acordo com dados técnicos
NZM2-XRD: Completo, a corrente flui através do contato durante o fazer e quebrar!
RMQ série de elementos de contacto pode ser usado para o NZM2(3.4)-XR(D)...de operadores remotos.
Dois fios de controleTerminal 75:
NZM-XR: Prontidão operacional do sinal quando a tampa fechada e não bloqueada.
NZM2-XRD: Prontidão operacional do sinal quando desliza o interruptor definido para Auto.
Deslizando o interruptor com três posições: Manual/Auto/Bloqueado para fiável
diferenciação dos ligado posições.
AC-15: 400 V; 2-A
DC-13: 220 V; 0,2 A
Três fios de controle com reset automático para a posição 0 quando o parâmetro foi acionado
Ciclo de comutação:
NZM2-XR
NZM3-XR
NZM4-XR
O intervalo de tempo entre OFF e ON é de 3 segundos. Em comandos recebidos durante o intervalo de tempo são ignorados dentro dos primeiros 3 segundos depois de desligar.
Paralelo operador remoto de conexão
Atraso do fechamento
80 ms
Tempo de intervalo
1000 ms
Nominal tensão de controle [Us]
380 - 440 V, 50/60 Hz V
Número de pólos
3/4 pólo
Para uso com
NZM3(-4)
N(S)3(-4)
Projeto de planejamento de informação
Não pode ser combinada com a seccionadora de PN...
M22-CK11(20/02) auxiliar dual opção não pode ser combinada com NZM3-XR... operador remoto
Informações de engenharia (folha de catálogo)

Dados técnicos

Operador remoto
Nominal tensão de controle [Us]CA [Us]
380-440 V AC
Faixa de operaçãoAC
0.85 - 1.1 x Us
Faixa de operaçãoDC
0.85 - 1.1 x Us
Potência do MotorAC110 V ... 130 V AC [S]
350 VA
O sinal mínimo de duraçãocom interruptor
30 ms
O sinal mínimo de duraçãocom o switch off
250 ms
Vida útil mecânica [Operações]
Quinze mil
Frequência máximaMax. frequência de operação
60 Ops/h
Terminal de capacidadesSólido ou condutor flexível, com virola
0,75 - 2,5 mmDois
Terminal de capacidades
18 ... 14 AWG

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / operador do Motor para a alimentação de disjuntor (EC001030)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Elétricos da unidade para disjuntores ([email protected] [AKF010013])
Tipo de unidade de switch
O Motor de acionamento
Avaliado controle de tensão de alimentação Nos no AC 50HZ
380 - 440 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
380 - 440 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC

Dimensões

123X498

ETIM for 259852 Componentes industriais para Baixa Tensão (EC001030)
Característica Valor
Tipo de unidade de chave (EF008233) Acionamento de motor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 380 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 380 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Tipo de tensão para atuação (EF008242) AC

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
