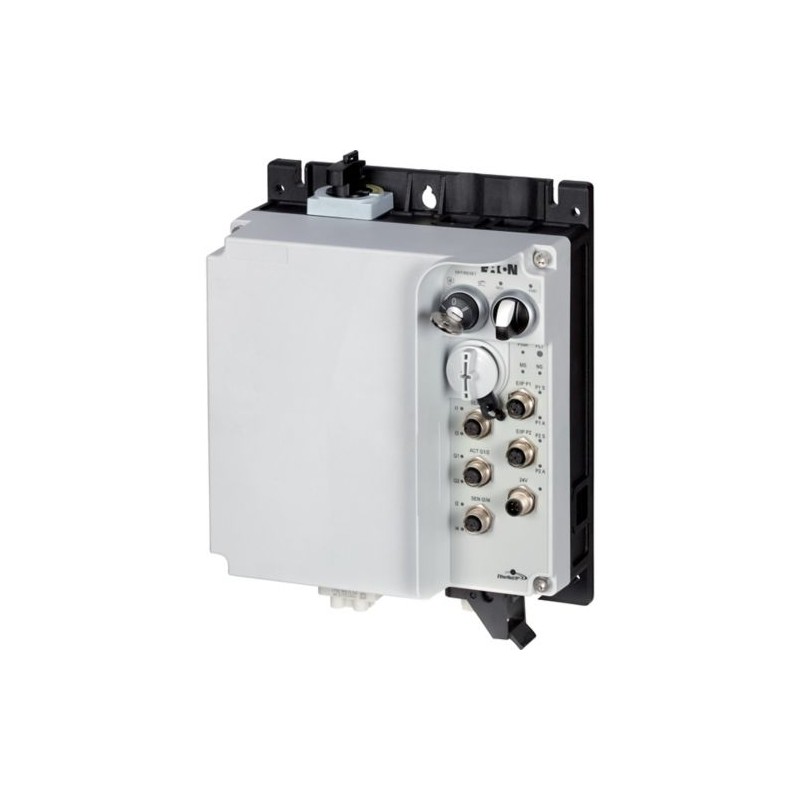

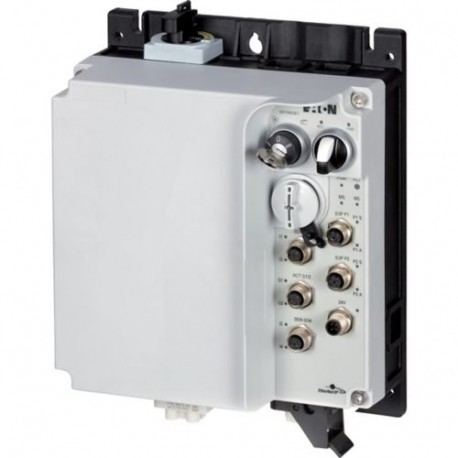

RAMO5-W421EIP-412RS1 199122 Y7-199122 EATON ELECTRIC Inversor de partida 6.6 A 4 entradas do sensor 2 saídas..
RAMO5-W421EIP-412RS1
199122
Y7-199122
EATON-MOELLER
Inversor de partida 6.6 A 4 entradas do sensor 2 saídas do atuador
Partida reversível, 6,6 A, Entrada do sensor 4, Saída do atuador 2, 180/207 V DC, IP Ethernet, HAN Q4/2, com interruptor de substituição manual
Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Acionadores Rapid Link
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Partida reversível, 6,6 A, Entrada do sensor 4, Saída do atuador 2, 180/207 V DC, IP Ethernet, HAN Q4/2, com interruptor de substituição manual
Programa de entrega
Gama de produtos
Motor de arranque
Função básica
Partida de reversão
Tensão operacional nominal [Uecstasy]
400 VAC, 3 fases
480 VAC, 3 fases
480 VAC, 3 fases
Tensão de saída com Vecstasy[U2]
= Uem
Tensão da rede (50/60Hz) [Uem]
380 (-15%) - 480 (+10%) V
A 150% de sobrecarga [Iecstasy]
6.6 A
classificação do motor atribuído P
nota
a 400 V, 50 Hz
Sobrecarga de 150% [P]
0,09 - 3 kW
nota
a 480 V, 60 Hz
Sobrecarga de 150% [P]
0,125 - 3 cv
nota
para motores assíncronos trifásicos de 4 polos com ventilação interna e externa normal a 1500 rpm-1a 50 Hz ou 1800 min-1a 60 Hz
descrição
Termistor PTC integrado e monitoramento de clique térmico
Duas entradas de sensores através de soquetes M12 (máximo 150 mA) para operação manual de parada rápida e intertravamento
Conexões conectáveis na seção de energia
Conexão de tensão de alimentação por cabo adaptador em uma junção redonda ou flexível de barras de ônibus
Diagnóstico e reinicialização no dispositivo e via Ethernet IP
com interruptores automáticos - OFF/RESET - Chave DE MÃO
Com proteção eletrônica do motor para a potência nominal do motor de 0,09 – 3,0 kW (400 V) / 0,125 – 3,0 cv (480 V)
Duas entradas de sensores através de soquetes M12 (máximo 150 mA) para operação manual de parada rápida e intertravamento
Conexões conectáveis na seção de energia
Conexão de tensão de alimentação por cabo adaptador em uma junção redonda ou flexível de barras de ônibus
Diagnóstico e reinicialização no dispositivo e via Ethernet IP
com interruptores automáticos - OFF/RESET - Chave DE MÃO
Com proteção eletrônica do motor para a potência nominal do motor de 0,09 – 3,0 kW (400 V) / 0,125 – 3,0 cv (480 V)
Entrada do sensor
4 Número
Saída de atuador
2 Número
Freio de tensão de controle externo (50/60 Hz)
180/207 V V CC V
Interface/fieldbus (integrado)
Ethernet IP
Layout de plugue
HAN Q4/2
Interruptor de reparo
com interruptor de substituição manual
Parametrização
teclado numérico
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Ônibus de campo
drivesConssectar
drivesConnect Mobile (Aplicativo)
Instruções
para acionamento do motor com freio mecânico
Dados técnicos
Geral
Padrões
IEC/EN 60947-4-2
UL 60947-4-2
Diretriz 2011/65/UE (RoHS)
Aprovação da CE
Aprovação ul
Aprovação CCC
UL 60947-4-2
Diretriz 2011/65/UE (RoHS)
Aprovação da CE
Aprovação ul
Aprovação CCC
Teste climático [ρW]
< 95%, não condensando
IEC/EN 50178 %
IEC/EN 50178 %
Temperatura ambienteTemperatura ambiente de funcionamento mínima.
-10 °C
Temperatura ambienteTemperatura ambiente operacional máxima.
+55 °C
Temperatura ambienteArmazenamento [φ]
-40 - +70 °C
Categoria de supervoltagem
Iii
Tensão nominal de resistência ao pulso [Uduende]
4 kV
Nível de interferência de rádioAmbiente (EMC)
Classe A do dispositivo
Nível de interferência de rádiocomprimento máximo do cabo do motor [I]
10 m
Resistência a choque mecânico
1000 choques por eixo, semi-sinusoidal 15 g/11 ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
vibração
Frequência de oscilação: 10 - 150 Hz
Amplitude 0,15 mm: 6 Hz
Acelerando a frequência de transição de amplitude: 57 Hz
IEC/EN 60068-2-6
Amplitude 0,15 mm: 6 Hz
Acelerando a frequência de transição de amplitude: 57 Hz
IEC/EN 60068-2-6
Posição de montagem
Vertical
altitude
0 - 1000 m acima do nível do mar
acima de 1000 m com uma redução de desempenho de 1% por 100 m
máximo de 2000 mm
acima de 1000 m com uma redução de desempenho de 1% por 100 m
máximo de 2000 mm
Grau de Proteção
IP65
NEMA12
NEMA12
Circuito principal
abastecimentoTensão operacional nominal [Uecstasy]
400 VAC, 3 fases
480 VAC, 3 fases
480 VAC, 3 fases
abastecimentoTensão da rede (50/60Hz) [Uem]
380 (-15%) - 480 (+10%) V
abastecimentoCorrente de entrada (sobrecarga de 150%) [Euem]
6.6 A
abastecimentoConfiguração do sistema
Tensão AC
Rede estelar terrestre de ponto central (rede TN-S)
Sistemas de fornecimento de CA com aterramento em fases não são permitidos.
Rede estelar terrestre de ponto central (rede TN-S)
Sistemas de fornecimento de CA com aterramento em fases não são permitidos.
abastecimentoFrequência de fornecimento [fem]
50/60 Hz
abastecimentoFaixa de frequência [fem]
47 - 63 Hz (± 0%) Hz
abastecimentoFrequência de alimentação de rede
Máximo uma vez a cada 60 segundos
abastecimentoCorrente de curto-circuito condicional nominal [IQ]
< 10 kA
abastecimentoProteção contra curto-circuito para saída, circuitos externos
Coordenação tipo 1 através da unidade de alimentação do ônibus de alimentação
Seção de alimentaçãofunção
Acionador de partida reversível com relés, tiristores e contatos de bypass, controlado em 2 fases
Seção de alimentaçãoOn-delay [tEM]
20 - 35 ms
Seção de alimentaçãoOff-delay [tDESLIGADO]
20 - 35 ms
Seção de alimentaçãoVida útil, mecânica [Operações]
AC3: > 10.000.000
Seção de alimentaçãoVida útil elétrica [Operações]
AC3: > 10.000.000
Seção de alimentaçãoCiclo de sobrecarga
AC-53A
Seção de alimentaçãoTensão de saída com Vecstasy[U2]
= Uem
Seção de alimentaçãoFrequência de saída [f2]
= femHz
Seção de alimentaçãoCorrente operacional classificadaA 150% de sobrecarga [Iecstasy]
6.6 A
Seção de alimentaçãoLimite de corrente do motor [I]
0.3 - 6.6
Ajustável A
Ajustável A
Seção de alimentaçãoEquipado com
com interruptor de substituição manual
Alimentador de motornota
para motores assíncronos trifásicos de 4 polos com ventilação interna e externa normal a 1500 rpm-1a 50 Hz ou 1800 min-1a 60 Hz
Alimentador de motornota
a 400 V, 50 Hz
Alimentador de motornota
a 480 V, 60 Hz
Alimentador de motorAtuador para freio motor externoTensão de decomposição [U]
180/215 V DC -15% / + 10% V
Alimentador de motorAtuador para freio motor externoCorrente de frenagem [I]
≤ 0,6 A
(máx. 6 A por 120 ms) Um
(máx. 6 A por 120 ms) Um
Seção de controle
Tensão de controle externo [UC]
24 V DC - 15% / + 20% via AS-Interface®plug V
Interface/fieldbus (integrado)
Ethernet IP
Verificação de design de acordo com iEC/EN 61439
Temperatura ambiente de funcionamento mínima.
-10 °C
Temperatura ambiente operacional máxima.
+55 °C
Dados técnicos ETIM 7.0
Componentes Industriais de Baixa Tensão (EG000017) / Partida do Motor/Combinação do Motor de Arranque (EC001037)
Engenharia Elétrica, Automação, Engenharia de Controle de Processos / Tecnologia de Interruptor de Baixa Tensão / Partida de Carga, Partida do Motor / Combinação de Partida do Motor ([email protected] [AJZ718013])
Tipo de motor de arranque
Partida de reversão
Com lançamento de curto-circuito
sim
Tensão de alimentação de controle nominal Nos a AC 50HZ
0 - 0 V
Tensão de alimentação de controle nominal NOS EM AC 60HZ
0 - 0 V
Tensão de alimentação de controle nominal nos EUA em DC
29 - 32 V
Tipo de tensão para acionamento
Dc
Potência nominal de funcionamento em AC-3, 230 V, trifásico
0 kW
Potência operacional nominal em AC-3, 400 V
3 kW
Potência nominal, 460 V, 60 Hz, 3 fases
2.238 kW
Potência nominal, 575 V, 60 Hz, 3 fases
0 kW
Corrente de operação nominal Ie
6.6 A
Corrente de operação nominal em AC-3, 400 V
6.6 A
Configurações de versão de sobrecarga atual
0,3 - 6,6 A
Corrente de curto-circuito condicional nominal, tipo 1, 480 Y/277 V
10000 A
Corrente de curto-circuito condicional nominal, tipo 1, 600 Y/347 V
0 A
Corrente de curto-circuito condicional nominal, tipo 2, 230 V
0 A
Corrente de curto-circuito condicional nominal, tipo 2, 400 V
0 A
Número de contatos auxiliares como contato normalmente aberto
2
Número de contatos auxiliares como contato normalmente fechado
0
Temperatura ambiente, limite superior de funcionamento
55 °C
Proteção contra sobrecarga com compensação de temperatura
sim
Classe de lançamento
CLASSE 10
Tipo de conexão elétrica do circuito principal
Conexão de plug-in
Tipo de conexão elétrica para corrente auxiliar e circuito de controle
outro
Possível montagem ferroviária
Não
Com transformador
Não
Número de posições de comando
2
Adequado para parada de emergência
Não
Classe de coordenação de acordo com IEC 60947-4-3
Classe 1
Número de luzes indicadoras
8
Possível redefinição externa
sim
Com fusível
Não
Grau de Proteção (IP)
IP65
Grau de Proteção (NEMA)
12
Protocolo de suporte para TCP/IP
Não
Protocolo de suporte para PROFIBUS
Não
Protocolo de suporte de lata
Não
Protocolo de suporte InterBUS
Não
Protocolo de suporte para ASI
Não
Protocolo de suporte para MODBUS
Não
Protocolo de Suporte a Rodovias de Dados
Não
Protocolo de suporte para DeviceNet
Não
Protocolo de suporte para SUCONET
Não
Protocolo de Suporte LON
Não
Protocolo de suporte para PROFINET IO
Não
Protocolo de suporte para PROFINET CBA
Não
Protocolo de suporte sercos
Não
Protocolo de Apoio à Fundação Fieldbus
Não
Protocolo de suporte para EtherNet/IP
sim
Protocolo de suporte à segurança do trabalho as-interface
Não
Protocolo de suporte para segurança da rede de dispositivos
Não
Protocolo para apoiar a segurança interbus
Não
Protocolo para apoiar o PROFIsafe
Não
Protocolo de suporte de segurançaBUS p
Não
Protocolo de suporte para outros sistemas de ônibus
Não
largo
220 mm
altura
278 milímetros
profundidade
120 mm
Dimensões
| Característica | Valor |
|---|---|
| Tipo de arranque de motor (EF009598) | Arrancador-inversor |
| Com disparo de curto-circuito (EF006691) | Sim |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 0 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Potência de operação nominal em AC-3, 230 V, trifásica (EF009599) | 0 kW |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 3 kW |
| Potência nominal, 460 V, 60 Hz, trifásica (EF009600) | 2.238 kW |
| Potência nominal, 575 V, 60 Hz, trifásica (EF009601) | 0 kW |
| Corrente nominal de operação Ie (EF001443) | 6.6 A |
| Corrente nominal de operação em AC-3, 400 V (EF009602) | 6.6 A |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 0.3 A |
| Corrente nominal de curto-circuito condicional, tipo 1, 480 Y/277 V (EF009607) | 10000 A |
| Corrente nominal de curto-circuito condicional, tipo 1, 600 Y/347 V (EF009608) | 0 A |
| Corrente nominal de curto-circuito condicional, tipo 2, 230 V (EF009606) | 0 A |
| Corrente nominal de curto-circuito condicional, tipo 2, 400 V (EF009605) | 0 A |
| Consumo (potência em VA) (EF000346) | 8 W |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 2 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Temperatura ambiente, limite superior de operação (EF009603) | 55 °C |
| Proteção contra sobrecarga de temperatura compensada (EF009604) | Sim |
| Classe de engate/gatilho (EF006668) | CLASSE 10 A |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por encaixe |
| Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) | Conexão por encaixe |
| Possível montagem em calha (EF003972) | Não |
| Com transformador (EF000278) | Não |
| Número de posições de comando (EF001372) | 2 |
| Adequado para paragem de emergência (EF001433) | Não |
| Classe de coordenação de acordo com IEC 60947-4-3 (EF012390) | Classe 1 |
| Número de luzes indicadoras (EF001965) | 0 |
| Possível reinicialização externa (EF003426) | Sim |
| Com fusível (EF006693) | Não |
| Grau de proteção (IP) (EF005474) | IP65 |
| Grau de proteção (NEMA) (EF011959) | 12 |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Largura (EF000008) | 220 mm |
| Altura (EF000040) | 270 mm |
| Profundidade (EF000049) | 120 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
