Ver maior

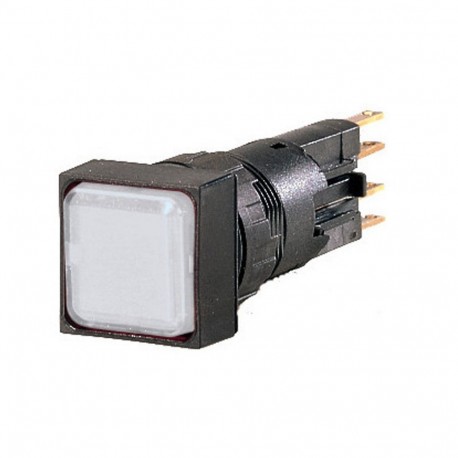

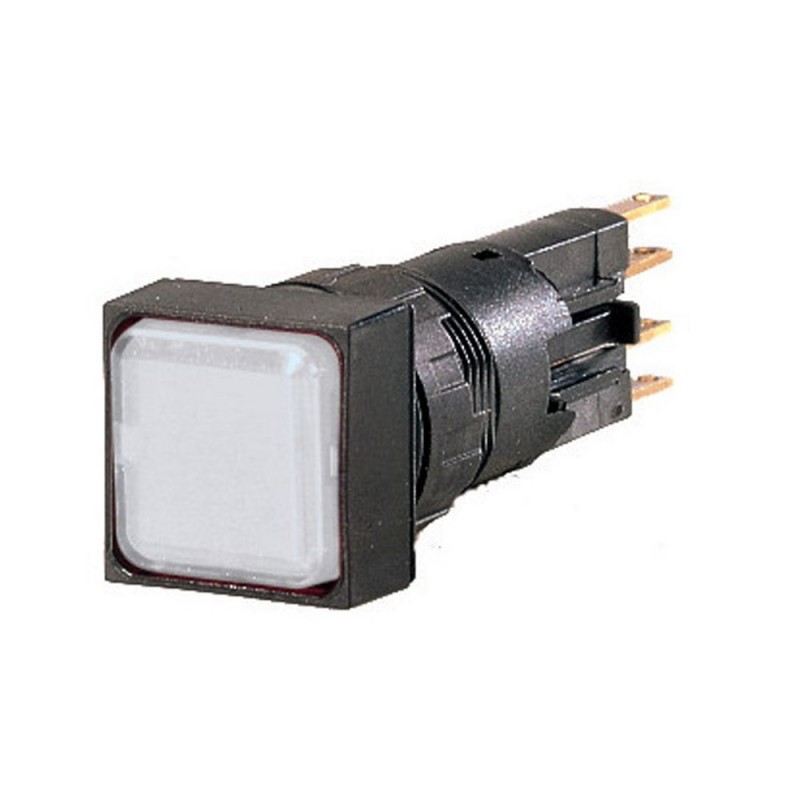

Q18LF-WS/WB 088059 Y7-88059 EATON ELECTRIC Q18LF-WS-WB lâmpada Plana, Branco + 24V lâmpada
Q18LF-WS/WB
088059
Y7-88059
EATON-MOELLER
10
Q18LF-WS-WB lâmpada Plana, Branco + 24V lâmpada
Luz indicadora de descarga 16 mm 18x18 mm Branco com lâmpada
Eaton Moeller® série RMQ16 Luz indicadora, descarregada, branca, +lâmpada de filamento, 24 V Q18LF-WS/WB
Luz indicadora, Série de produtos: RMQ16, Unidade única, Design: Plano, Cor da lente: branca, Grau de proteção: IP65, Conexão SmartWire-DT: não, Dimensões frontais: Dimensões frontais 18 × 18 mm
Aparelhos elétricos de baixa tensão > Elemento frontal para luz indicadora
Auxiliares de controle e sinalização
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲Luz indicadora, flush, branco, +filamento de lâmpada, de 24 V
Luz indicadora, gama de Produtos: RMQ16, uma Única unidade, Projeto: Televisão, Cor da Lente: branco, Grau de Proteção: IP65, Conexão para SmartWire-DT: não, Frontal dimensões: Frontal dimensões 18 × 18 mm
Programa de entrega
A gama de produtos
RMQ16
Função básica
Luzes indicadoras de
Única unidade/unidade Completa
Única unidade
Design
Televisão
Cor
Lente
branco
Lente
Grau de Proteção
IP65
Conexão para SmartWire-DT
nenhum
Frente dimensões
Frente dimensões 18 × 18 mm
Dados técnicos
Geral
Normas
IEC/EN 60947
Grau de proteção (IEC/EN 60529
IP65
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
> 40
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal g
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal g
Terminal de capacidades
0.5 - 1.0 mmDois
Lâmina terminal
2,8 x 0,8 mm DIN 46244
Rápido e fácil conectores
2,8 x 0,8 mm DIN 46247 e IEC 60760
Contactos
Nominal de impulso atmosférico tensão [Uimp]
800 V AC
Tensão nominal de isolamento [Ueu]
250 V
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
24 V AC
A utilização de isolados de anilhas ISH 2,8
>24 V AC/DC recomendado
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / elemento Frontal para o indicador de luz (EC000223)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para luzes de advertência ([email protected] [AKF029014])
Adequado para o número de internos em sinal de luzes
Um
Cor da lente
Branco
Tipo de construção da lente
Praça
Diâmetro do furo
16 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Preto
Tipo de lente
Televisão
Grau de proteção (IP), airbag lateral
IP65
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Quarenta e seis mil quinhentos cinqüenta e dois
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 1

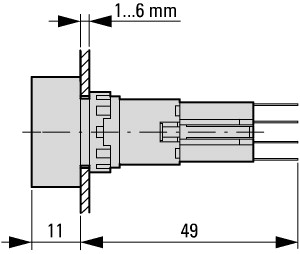

Dimensões
De atuação e elementos de indicador
O estilo quadrado
O estilo quadrado
| Característica | Valor |
|---|---|
| Adequado para o número de luzes de sinalização incorporadas (EF006669) | 1 |
| Cor da lente (EF000207) | Branco |
| Forma de lente (EF006253) | Quadrado |
| Diâmetro do furo (intervalo) (EF000079) | 16 mm |
| Largura da abertura (EF004565) | 0 mm |
| Altura da abertura (EF004778) | 16 mm |
| Com anel frontal (EF006014) | Sim |
| Material do anel frontal (EF005972) | Plástico |
| Cor do anel frontal (EF002429) | Preto |
| Tipo de lente (EF008343) | Plano |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Grau de proteção (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
