> >>M22S-DDL-WS 216705 M22S-DDL-WSQ ELECTRIC Pulser dupla M22S-DDL-WSQ
Produto anterior Próximo produto

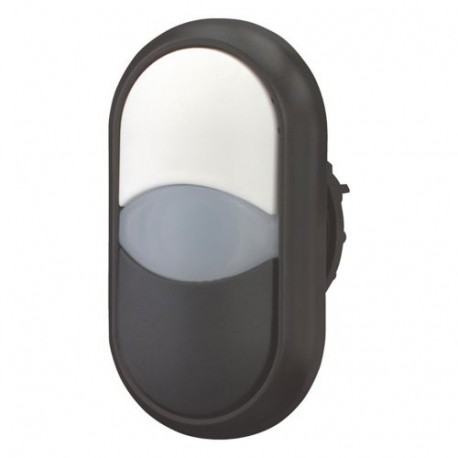

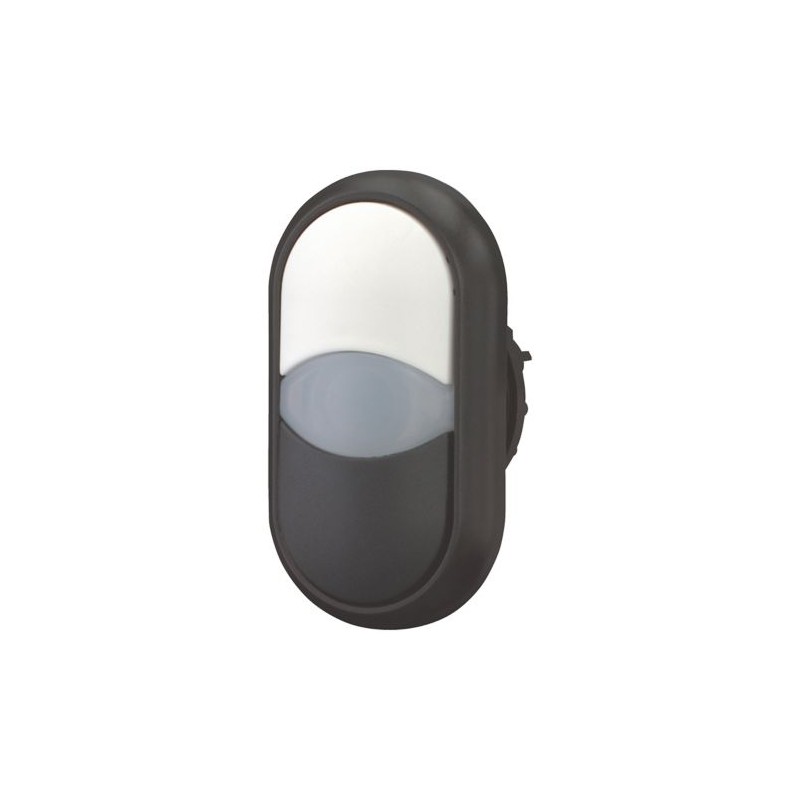

M22S-DDL-WS 216705 M22S-DDL-WSQ EATON ELECTRIC Pulser dupla M22S-DDL-WSQ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-DDL-WS 216705 M22S-DDL-WSQ EATON ELECTRIC Pulser dupla M22S-DDL-WSQ

M22S-DDL-WS

216705

M22S-DDL-WSQ

EATON-MOELLER

Pulser dupla M22S-DDL-WSQ

Mais detalhes


Disjuntores de baixa tensão > Elemento frontal para botão de pressão

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $15.38
Preço unitário: $15.38

Quantidade Preço
1+$15.38
2+$15.38
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Duplo atuador de botão de pressão, RMQ-Titan, Atuadores e luzes indicadoras de não-liberação, momentânea, Branco lente, branco, preto, Branco, Moldura: preto
Duplo atuador de botão de pressão, a gama de Produtos: RMQ-Titan, uma Única unidade, Projeto: Atuadores e luzes indicadoras de não-liberação, momentânea, Descrição: Branca de lentes, botão de chapa: branco, preto, Botão de placa em Branco, Grau de Proteção: IP66, Moldura: preto, Conexão para SmartWire-DT: sim, com SWD-RMQ conexões, Frontal dimensões: 29,7 x 54,7, as Normas: IEC/EN 60947, VDE 0660

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Duplo atuadores
Única unidade/unidade Completa
Única unidade
Design
Atuadores e luzes indicadoras de não-flush
momentânea
Descrição
Branca lente
Botão de placa
botão de placa
branco, preto
Botão de placa
1160SPC-26
Em branco
Grau de Proteção
IP66
Anel frontal
Moldura: preto
Conexão para SmartWire-DT
sim
com SWD-RMQ conexões
Frente dimensões
29,7 x 54,7

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
> 0,2 x 10Seis
Freqüência de operação [de Operações/h]
Não 3600
Força de atuação
≦ 5 n
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
IP66
Temperatura ambienteAberto
-25 - +70 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Interior e exterior protegida instalação

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / elemento Frontal por botão de pressão (EC000221)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal por botão de pressão atuadores ([email protected] [AKF028014])
Cor do botão
Outros
Número de posições de comando
Dois
Tipo de construção da lente
Rodada
Diâmetro do furo
22,5 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Tipo de botão
Televisão
Apropriado para a iluminação
Sim
Com capa protetora
Nenhum
Rotulado
Nenhum
Função de comutação de travamento
Nenhum
De retorno por mola
Sim
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Preto
Grau de proteção (IP), airbag lateral
IP66
Grau de proteção (NEMA), airbag lateral
4X

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X194
116X107

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
