EATON - MOELLERAuxiliares de controle e sinalizaçãoM22S-DDL-GR 216699 Y7-216699 EATON ELECTRIC M22S-DDL-GRQ Botão duplo, verde / vermelho

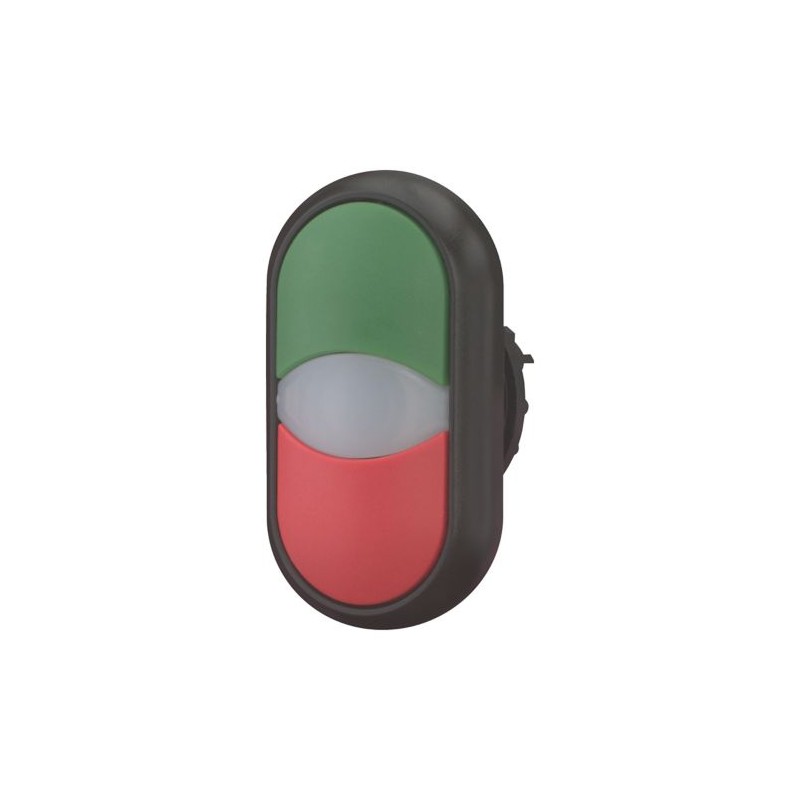

EATON - MOELLER M22S-DDL-GR 216699 Y7-216699 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

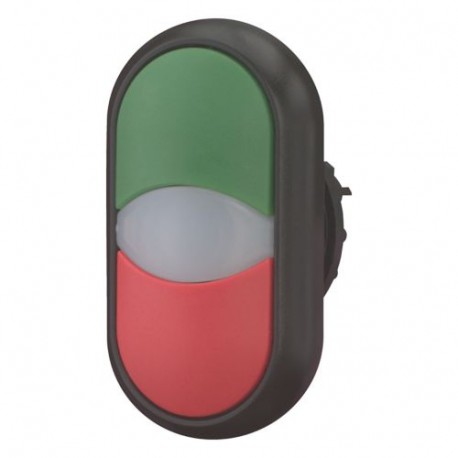

M22S-DDL-GR 216699 Y7-216699 EATON ELECTRIC M22S-DDL-GRQ Botão duplo, verde / vermelho

Referência: M22S-DDL-GR

Código: 216699

Número de catálogo: Y7-216699

Fabricante: EATON - MOELLER

Descrição:

M22S-DDL-GRQ Botão duplo, verde / vermelho
Botão duplo + luz indicadora 22 mm Destaques Verde Branco
Eaton Moeller® series M22 Double actuator pushbutton, RMQ-Titan, Actuators and indicator lights non-flush, momentary, White lens, green, red, Blank, Bezel: black
Botão de acionamento duplo, Gama de produtos: RMQ-Titan, Unidade única, Design: Atuadores não embutidos e luzes indicadoras, momentâneos, Descrição: Lente branca, Placa de botão: verde, vermelha, Placa de botão em branco, Grau de proteção: IP66, Moldura: preta, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 29,7 x 54,7, Normas: IEC/EN 60947, VDE 0660

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço total: 66,65 €

Preço unitário: 13,33 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series M22 Double actuator pushbutton
Catalog Number
216699
EAN
4015082166991
Product Length/Depth
30 mm
Product Height
55 mm
Product Width
30 mm
Product Weight
0.015 kg
Compliances
GoST-R
CE Marked
Bureau Veritas
Certifications
CCC Marked
CSA Certified
Lloyd's Register Certified
CE
IEC/EN 60947
UL 508
UL Category Control No.: NKCR
CSA
VDE 0660
CSA-C22.2 No. 94-91
UL File No.: E29184
CSA File No.: 012528
IEC/EN 60947-5
UL
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
DNV
GL
LR
Catalog Notes
Includes contact block mounting adapter.
Model Code
M22S-DDL-GR

Especificações do produto

Type
Double actuator
Actuator color
Green, red
Bezel
Black
Actuator function
Momentary
Spring-return
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Button color
Top: green, bottom: red
Actuator
Extended, dual button
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
Yes
With SWD-RMQ connections
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
2
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Illumination
Illuminated
Bezel color
Black
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Plastic
Lens color
White
Design
Non-Flush
Classical
Mounting position
As required
Degree of protection
NEMA 4X
NEMA 13
IP66
NEMA 3R
NEMA 12
Degree of protection (front side)
NEMA 4X
IP66
Inscription
Blank
Front element type
Flat
Lens type
Oval
Lifespan, mechanical
200,000 Operations
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 29,7 x 54,7 mm
Suitable for
Illumination

ETIM for 216699 Componentes industriais para Baixa Tensão (EC000221)

Nome da característicaCor do botão (EF000190)
Valor da característicaVermelho verde
Nome da característicaNúmero de posições de comando (EF001372)
Valor da característica2
Nome da característicaForma de lente (EF006253)
Valor da característicaOval
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica22.5 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaTipo de botão (EF001546)
Valor da característicaPlano
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaSim
Nome da característicaCom difusor de proteção (EF005500)
Valor da característicaNão
Nome da característicaEtiquetado (EF001537)
Valor da característicaNão
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaSim
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA), parte frontal (EF011961)
Valor da característica4X
