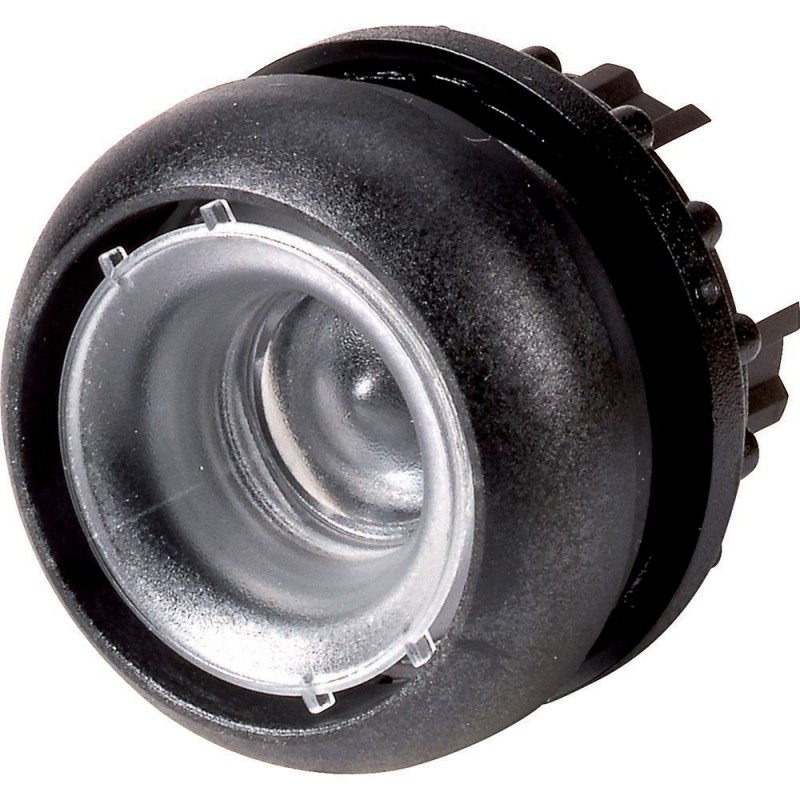

M22S-D-X 216604 Y7-216604 EATON ELECTRIC M22S-D-XQ botão de descarga, o retorno sem Placa Indicando Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-D-X 216604 Y7-216604 EATON ELECTRIC M22S-D-XQ botão de descarga, o retorno sem Placa Indicando

M22S-D-X

216604

Y7-216604

EATON-MOELLER

10

M22S-D-XQ botão de descarga, o retorno sem Placa Indicando

Botão de pressão de descarga 22 mm Retorno sem placa indicadora Anel Preto

Eaton Moeller® series M22 Pushbutton, RMQ-Titan, momentary, Without button plate, Bezel: black

Botão de pressão, Gama de produtos: RMQ-Titan, Unidade única, momentânea, Placa de botão: Sem placa de botão, Grau de proteção: IP66, IP67, IP69K, Moldura: preta, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 22 x 22, Normas: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $50.92
Preço unitário: $5.09
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Pushbutton
Catalog Number
216604
EAN
4015082166045
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.009 kg
Certifications
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL 508
UL Category Control No.: NKCR
VDE 0660
CSA-C22.2 No. 14-05
CE
CSA Class No.: 3211-03
UL File No.: E29184
CSA
IEC/EN 60947
CSA File No.: 012528
UL
DNV
GL
LR
Model Code
M22S-D-X

Especificações do produto

Type
Pushbutton actuator
Actuator color
Without button plate
Actuator function
Spring-return
Momentary
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
With SWD-RMQ connections
Yes
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
1
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Bezel color
Black
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Bezel material
Plastic
Design
Classical
Mounting position
As required
Degree of protection
IP67
IP69K
NEMA 12
IP66
NEMA 13
NEMA 3R
NEMA 4X
Degree of protection (front side)
NEMA 4X
IP67/IP69K
Front element type
Flat
Lens type
Round
Lifespan, mechanical
5,000,000 Operations
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm

ETIM for 216604 Componentes industriais para Baixa Tensão (EC000221)
Característica Valor
Cor do botão (EF000190) Sem teclado
Número de posições de comando (EF001372) 1
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Tipo de botão (EF001546) Plano
Adequado para iluminação (EF001142) Não
Com difusor de proteção (EF005500) Não
Etiquetado (EF001537) Não
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Preto
Grau de proteção (IP), frente (EF003118) IP67/IP69
Grau de proteção (NEMA), parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-D-X Y7-216604 216604 EN_289241.pdf 3 Mbytes M22S-D-X Y7-216604 216604 EN_289241.pdf
