EATON - MOELLERAuxiliares de controle e sinalizaçãoM22-D-X 216602 Y7-216602 EATON ELECTRIC M22-D-XQ botão de descarga sem placa

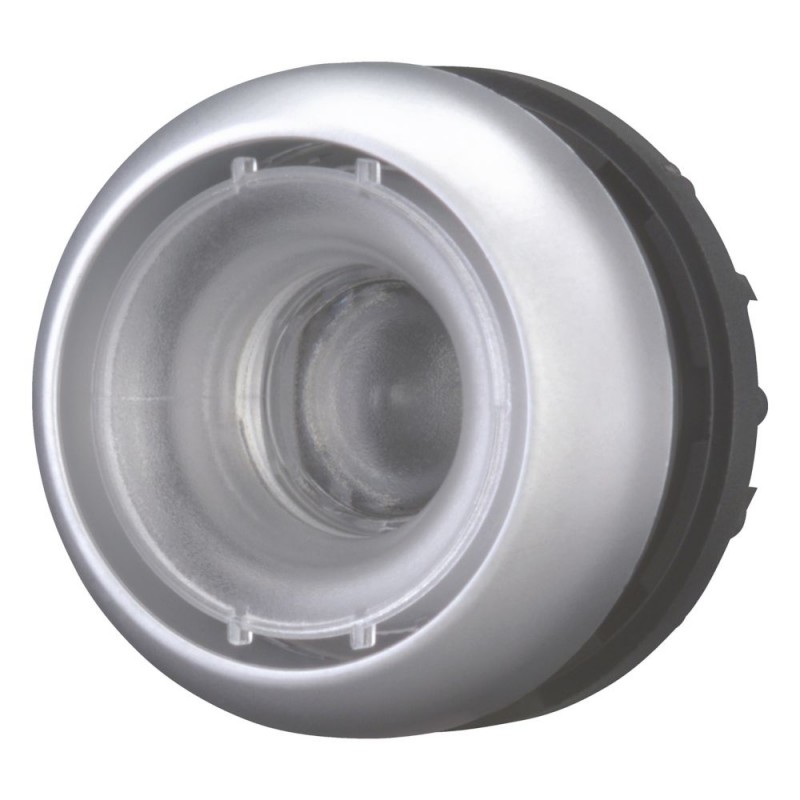

EATON - MOELLER M22-D-X 216602 Y7-216602 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-D-X 216602 Y7-216602 EATON ELECTRIC M22-D-XQ botão de descarga sem placa

Referência: M22-D-X

Código: 216602

Número de catálogo: Y7-216602

Fabricante: EATON - MOELLER

Descrição:

M22-D-XQ botão de descarga sem placa
Botão de descarga. 22 mm. Retorno. Sem placa indicadora. Anel de titânio
Eaton Moeller® series M22 Pushbutton, RMQ-Titan, momentary, Without button plate, Bezel: titanium
Botão de pressão, Programa de produtos: RMQ-Titan, Unidade única, momentâneo, Placa de botão: Sem placa de botão, Grau de proteção: IP66, IP67, IP69K, Luneta: titânio, Conexão a SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 22 x 22, Normas: IEC/EN 60947, VDE 0660

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 4,18 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço
Envio em estoque hoje. 14 Unidades.

Mais unidades, prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series M22 Pushbutton
Catalog Number
216602
EAN
4015082166021
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.009 kg
Compliances
CE Marked
Certifications
IEC 60947-5
CSA Std. C22.2 No. 14-05
EN 60947-5
CSA Std. C22.2 No. 94-91
UL 508
VDE
CSA-C22.2 No. 94-91
UL File No.: E29184
CSA File No.: 012528
CSA
IEC/EN 60947
CSA Class No.: 3211-03
IEC/EN 60947-5
CE
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
VDE 0660
DNV
GL
LR
Model Code
M22-D-X

Especificações do produto

Type
Pushbutton actuator
Actuator color
Without button plate
Actuator function
Spring-return
Momentary
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Button color
Not applicable
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
With SWD-RMQ connections
Yes
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
1
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Bezel color
Titanium
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Plastic
Design
Classical
Mounting position
As required
Degree of protection
NEMA 12
IP66
NEMA 3R
NEMA 4X
IP67
IP69K
NEMA 13
Degree of protection (front side)
IP67/IP69K
NEMA 4X
Front element type
Flat
Lens type
Round
Lifespan, mechanical
5,000,000 Operations
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm

ETIM for 216602 Componentes industriais para Baixa Tensão (EC000221)

Nome da característicaCor do botão (EF000190)
Valor da característicaSem teclado
Nome da característicaNúmero de posições de comando (EF001372)
Valor da característica1
Nome da característicaForma de lente (EF006253)
Valor da característicaRedondo
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica22.5 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaTipo de botão (EF001546)
Valor da característicaPlano
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaNão
Nome da característicaCom difusor de proteção (EF005500)
Valor da característicaNão
Nome da característicaEtiquetado (EF001537)
Valor da característicaNão
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaSim
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaTitânio
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP67/IP69
Nome da característicaGrau de proteção (NEMA), parte frontal (EF011961)
Valor da característica4X

DATASHEET - PDF

Título
Tamanho
Tipo
M22-D-X Y7-216602 216602 EN_216380.pdf
100 Kbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
