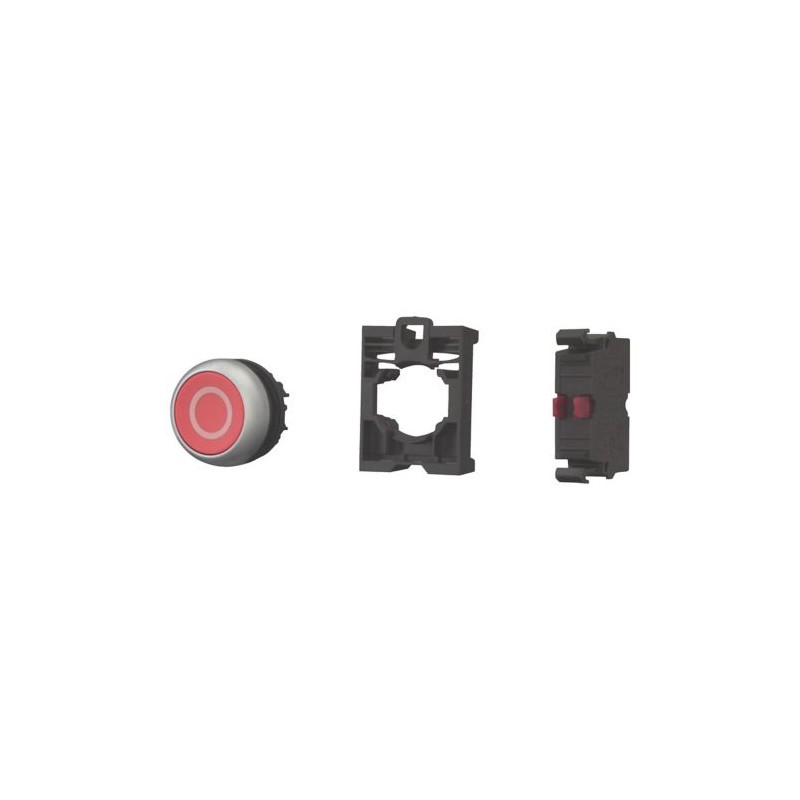

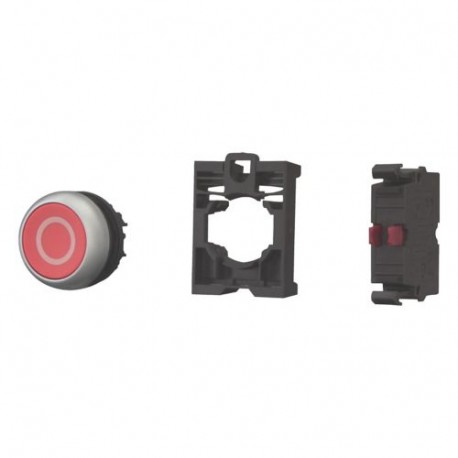

M22-D-R-X0/K01 216510 Y7-216510 EATON ELECTRIC M22-DR-X0-K01Q botão de descarga de retorno Red Gravado I, (1.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-D-R-X0/K01 216510 Y7-216510 EATON ELECTRIC M22-DR-X0-K01Q botão de descarga de retorno Red Gravado I, (1..

M22-D-R-X0/K01

216510

Y7-216510

EATON-MOELLER

5

M22-DR-X0-K01Q botão de descarga de retorno Red Gravado I, (1A)

Botão de pressão de descarga 22 mm Red Return 1 NC Titanium Ring

Eaton Moeller® series M22 Pushbutton, RMQ-Titan, Flat, momentary, 1 NC, red, inscribed, Bezel: titanium

Botão de pressão, RMQ-Titan, Unidade completa, Desenho: Plano, momentâneo, Tipo de ligação: Ligação a parafuso, Placa de botão: vermelha, Placa de botão inscrita, Tipo de proteção: IP66, IP67, IP69K, Luneta: titânio, Ligação a SmartWire-DT: não, Contactos N/A = Normalmente fechado: 1 NF, Contactos Notas: = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, Curso do atuador e força de acionamento de acordo com DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Curso máximo: 5,7 mm, Força mínima para abertura positiva: N 15, Abertura forçada (ZW): sim, Dimensões frontais: 22 x 22, Normas: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Tecla, dispositivo completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $88.51
Preço unitário: $17.70
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Pushbutton
Catalog Number
216510
EAN
4015082165109
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.026 kg
Certifications
CE
IEC/EN 60947-5
UL 508
VDE 0660
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947
UL File No.: E29184
CSA
CSA File No.: 012528
DNV
GL
LR
Catalog Notes
Contacts with safety function, by positive opening to IEC/EN 60947-5-1
Model Code
M22-D-R-X0/K01

Especificações do produto

Type
Pushbutton actuator
Actuator color
Red
Features
Positive opening
Actuator function
Spring-return
Momentary
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Screw connection
Fitted with:
Front ring
Operating frequency
1800 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
No
Bezel color
Chrome
Actuating force
5 N
Actuator diameter
29.7 mm
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
15 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Knob travel
5.7 mm
Lamp voltage - max
0 V
Number of command positions
1
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
0
Bezel material
Plastic
Design
Flat
Classical
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Screw connection
Overvoltage category
III
Degree of protection
NEMA 4X, 13
IP67/IP69K
Inscription
Inscribed
Front element type
Flat
Lens type
Round
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Lifespan, mechanical
1,000,000 Operations (AC operated)
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm

ETIM for 216510 Componentes industriais para Baixa Tensão (EC001028)
Característica Valor
Número de posições de comando (EF001372) 1
Tipo de botão (EF001546) Plano
Cor do botão (EF000190) Vermelho
Transparente (EF006243) Não
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Adequado para iluminação (EF001142) Não
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Tensão de alimentação da lâmpada (EF006522) 0 V
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 1
Número de contatos como inversores (EF008257) 0
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Crómio
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-D-R-X0/K01 Y7-216510 216510 EN_289241.pdf 3 Mbytes M22-D-R-X0/K01 Y7-216510 216510 EN_289241.pdf
