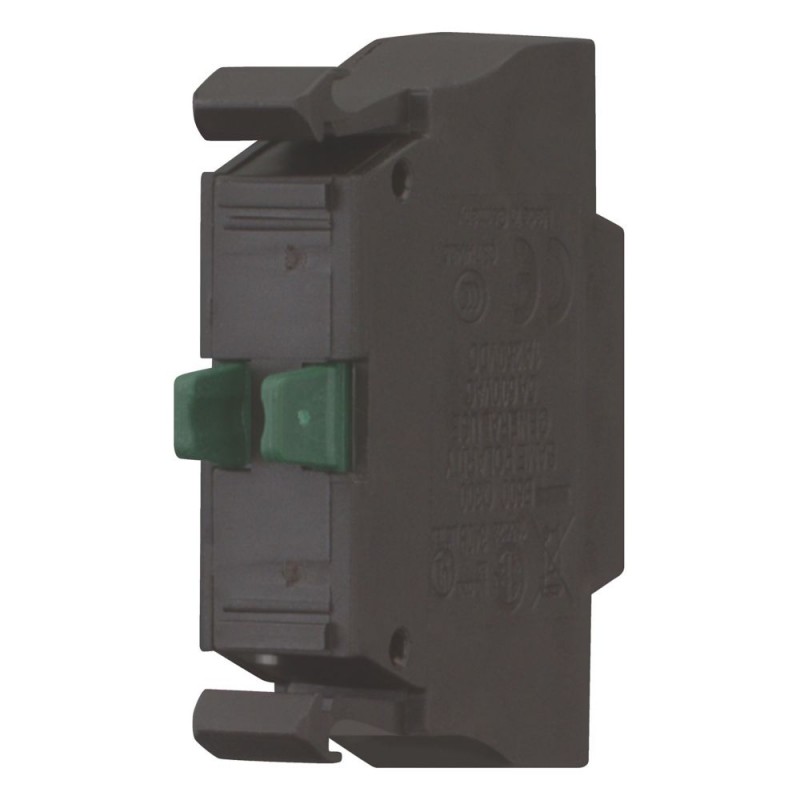

M22-CK20 107898 Y7-107898 EATON ELECTRIC mola de contacto M22-CK20Q 2NA auxiliar Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-CK20 107898 Y7-107898 EATON ELECTRIC mola de contacto M22-CK20Q 2NA auxiliar

M22-CK20

107898

Y7-107898

EATON-MOELLER

mola de contacto M22-CK20Q 2NA auxiliar

Elemento de contato 2 SEM conexão snap-on de montagem frontal

Eaton Moeller® series M22 Contact element, Cage Clamp, Front fixing, 2 N/O, 24 V 3 A, 220 V 230 V 240 V 4 A

Elemento de contato, padrão / aprovação: UL / CSA, IEC, Tamanho da construção: NZM1 / 2/3/4, Técnica de conexão: Braçadeira de gaiola, Fixação: Fixação frontal, Descrição: Ao usar atuadores de desconexão de emergência M22-PV ... 2 elementos de contato = 4 contatos NF / N/O, Cage Clamp é uma marca registrada da Wago Kontakttechnik GmbH/Minden, Alemanha, Contatos N/O = Normalmente aberto: 2 N/O, Grau de proteção: IP20, Conexão ao SmartWire-DT: não, Tipo de conexão: Contato duplo, Descrição do indicador de acionamento do contato auxiliar HIA: Indicação geral de disparo '+', quando acionado por destravamento de bypass, desbloqueio de sobrecarga, desconexão de curto-circuito ou liberando corrente residual devido à corrente residual., Pode ser usado com disjuntores NZM1, 2, 3: um contato indicador de disparo auxiliar pode ser conectado ao interruptor., Pode ser usado com disjuntores NZM4: até dois contatos auxiliares padrão podem ser conectados ao interruptor., Qualquer combinação dos tipos de contatos auxiliares é possível., Não em combinação com interruptores seccionadores PN..., Marcação no interruptor: HIA, Rotulagem no bloco FI: HIAFI., Se o interruptor auxiliar indicador de disparo for usado no bloco de corrente de falha, os contatos NF operam como um contato N/O e o contato N/O opera como um contato NF., Descrição contato auxiliar padrão HIN: Comutação com os contatos principais Usado para tarefas de indicação e intertravamento., Pode ser usado com o disjuntor NZM1: um contato auxiliar padrão pode ser enganchado no disjuntor., Pode ser usado com um disjuntor de tamanho NZM2: um contato auxiliar padrão pode ser enganchado no disjuntor., Pode ser usado com NZM3, 4 disjuntores: até três contatos auxiliares padrão podem ser conectados ao disjuntor.

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $13.38
Preço unitário: $13.38
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Contact element
Catalog Number
107898
EAN
4015081075355
Product Length/Depth
43 mm
Product Height
10 mm
Product Width
38 mm
Product Weight
0.012 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 14-05
EN 60947-5
CSA Std. C22.2 No. 94-91
UL 508
IEC 60947-5
CSA
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
UL
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL/CSA
IEC
IEC 60947-5-1
UL File No.: E29184
UL Category Control No.: NKCR
Model Code
M22-CK20

Especificações do produto

Type
Auxiliary contact
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Spring clamp connection
Operating frequency
3600 Operations/h
Pollution degree
3
Used with
Can be used with NZM3, 4 circuit-breaker: up to three standard auxiliary contacts can be clipped into the circuit-breaker.
Can be used with NZM1 circuit-breaker: a standard auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM1, 2, 3 circuit-breaker: a trip-indicating auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM2 size circuit-breaker: a standard auxiliary contact can be clipped into the circuit-breaker.
Can be used with NZM4 circuit-breaker: up to two standard auxiliary contacts can be clipped into the circuit-breaker.
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Actuating force - max
10 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Conventional thermal current ith of auxiliary contacts (1-pole, open)
4 A
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.05 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
2
Number of switches (fault signal)
0
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
4000 V AC
Contact configuration
2 NO
Connection type
Front fixing
Double contact
Cage Clamp
Mounting method
Front fastening
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Degree of protection
IP20
Model
Top mounting and integrable
Lamp holder
None
Terminal capacity (AWG)
1 x (20 - 18)
2 x (20 - 18)
Terminal capacity (solid/flexible with ferrule)
1 x (0,5 - 1,5) mm²
2 x (0,5 - 0,75) mm²
Terminal capacity (stranded)
0.5 - 1.5 mm²
Short-circuit protection
PKZM0-10/FAZ-B6/1, Contacts, Max. short-circuit protective device, Fuseless
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
Accessories
Short-circuit protection rating
Max. 10 A gG/gL, Fuse, Contacts
Max. 10 A gG/gL, Fuse, Auxiliary contacts
Rated insulation voltage (Ui)
250 V
Rated operational current (Ie) at AC-15, 115 V
4 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at DC-13, 110 V
0.5 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current (Ie) at DC-13, 42 V
1 A
Rated operational current (Ie) at DC-13, 60 V
0.8 A
Rated operational current for specified heat dissipation (In)
4 A
Rated operational voltage (Ue) at AC - max
230 V
Rated operational voltage (Ue) at DC - max
220 V
Terminal capacity (flexible with ferrule)
0.5 - 1.5 mm²
Terminal capacity (solid)
0.5 - 1.5 mm²

ETIM for 107898 Componentes industriais para Baixa Tensão (EC000041)
Característica Valor
Número de contatos como inversores (EF008257) 0
Número de contatos como contato normalmente aberto (EF008256) 2
Número de contatos como contato normalmente fechado (EF008255) 0
Número de comutadores de sinal de erro (EF007613) 0
Corrente nominal de operação Ie em AC-15, 230 V (EF001385) 6 A
Acabamento da conexão elétrica (EF003961) Conexão por terminal de mola
Modelo (EF000010) Elevável e integrável
Método de montagem (EF000003) Fixação frontal
Suporte da lâmpada (EF000048) Nenhum

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-CK20 Y7-107898 107898 EN_289241.pdf 3 Mbytes M22-CK20 Y7-107898 107898 EN_289241.pdf
