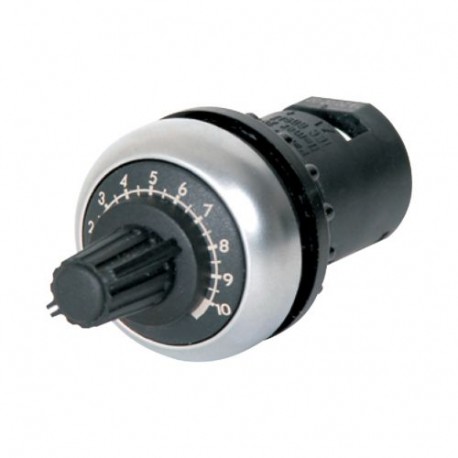

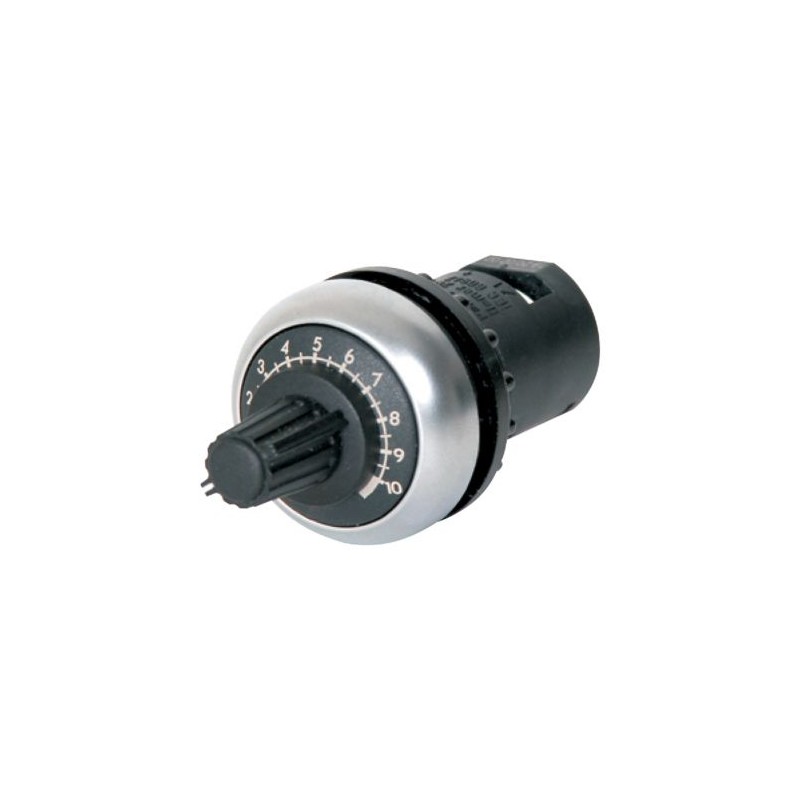

M22-R*-* 263371 EATON ELECTRIC IEC Pushbuttons Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-R*-* 263371 EATON ELECTRIC IEC Pushbuttons

M22-R*-*

263371

-

EATON-MOELLER

IEC - Pushbuttons

Potencialiômetro; 22 mm; Valor personalizável; Anel de Titânio

Potencialiômetro, Clássico, M22, 22,5 mm, P 0,5 W, Luneta: Titânio

Mais detalhes


Disjuntores de baixa tensão > Potenciômetro para dispositivos de comando

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $63.06
Preço unitário: $63.06

Quantidade Preço
1+$63.06
2+$55.48
3+$51.05
4+$48.55
5+$48.35
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Potenciômetro, Clássica, M22, de 22,5 mm, P 0,5 W, Luneta: titânio
Potenciômetro, RMQ design: Clássico, Parte do grupo de referência (e.g. DIL): M22, diâmetro do orifício de Montagem: de 22,5 mm, uma Única unidade, Descrição: 3 individuais de terminais de parafuso, a Precisão do valor de resistência: ± 10% (linear), o Resistor: Selecionável, ￫ Nota, potência: P= 0,5 W, Grau de Proteção: IP66, Luneta: titânio, Conexão para SmartWire-DT: não, as Normas: IEC/EN 60947, VDE 0660

Programa de entrega

RMQ design
Clássico
Parte do grupo de referência (e.g. DIL)
M22
Diâmetro do orifício de montagem [⌀]
22,5 mm
Função básica
Potenciômetro
Única unidade/unidade Completa
Única unidade
Descrição
3 individuais de terminais de parafuso
A precisão do valor de resistência: ± 10% (linear)
Contato sequência
116S107
Resistor
Selecionável, ￫ Nota
Potência nominal [P]
0,5 W
Grau de Proteção
IP66
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
nenhum
Notas

Ao fazer o pedido, o tipo de referência deve incluir os seguintes detalhes:

*- *:1. curinga ≙ valores de resistência:
1 K = 1 kΩ
2K2 = 2,2 kΩ
4K7 = 4,7 kΩ
10K = 10 kΩ
22K = 22 kΩ
47K = 47 kΩ
100 K = 100 kΩ
470K = 470 kΩ
1M = 1 MΩ
*- *:2º curinga ≙ escala Padrão/inscrição: X1000
sem escala/inscrição: "-"

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
Vinte e cinco mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
IP66
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
Terminal de capacidadesSólidos
0.5 - 1.5 mmDois
Terminal de capacidadesEncalhado
0.5 - 1.5 mmDois
Torque de aperto dos terminais de parafuso
0,5 Nm
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179
Contactos
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Tensão nominal de isolamento [Ueu]
250 V
Categoria de sobretensão/grau de poluição
III/3

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Potenciômetro para controle de dispositivos de circuito (EC001027)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Potenciômetro para dispositivos de comando ([email protected] [AKF045014])
Resistência
0 Ohm
Consumo de potência
0,5 W
Diâmetro do furo
22,5 mm
Número de revoluções
1 - 1
Tipo de conexão elétrica
Conexão a parafuso
Grau de proteção (IP)
IP66
Grau de proteção (NEMA)
4X

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X217
