EATON - MOELLERAutomatismos programáveis ​​XCXIOC-2CNT-100KHZ 257907 0004519681 EATON ELECTRIC Módulo Contador 2x100KHz 4SD

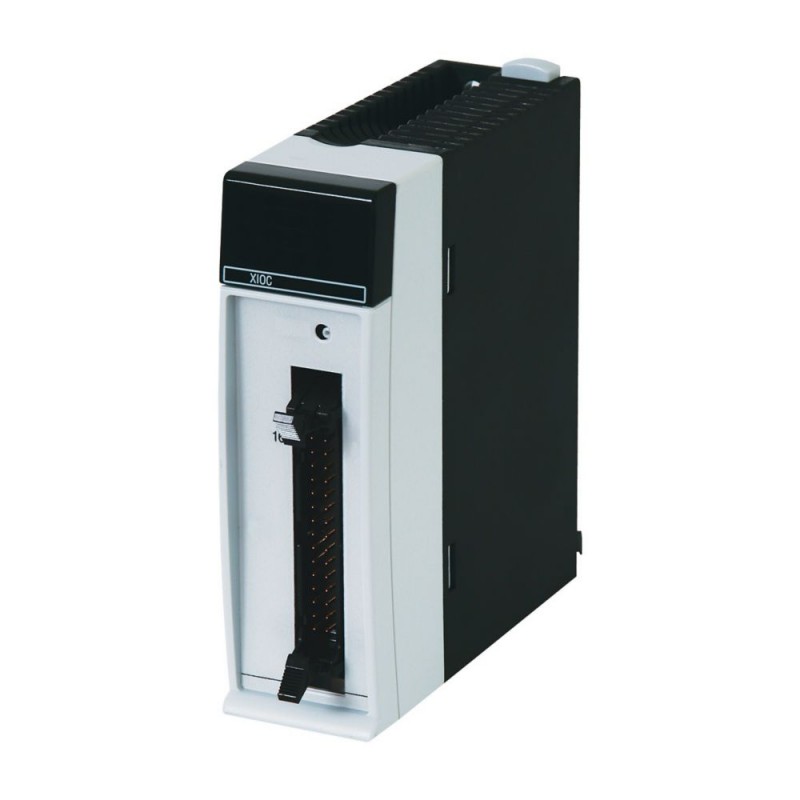

EATON - MOELLER XIOC-2CNT-100KHZ 257907 0004519681 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XIOC-2CNT-100KHZ 257907 0004519681 EATON ELECTRIC Módulo Contador 2x100KHz 4SD

Referência: XIOC-2CNT-100KHZ

Código: 257907

Número de catálogo: 0004519681

Fabricante: EATON - MOELLER

Descrição:

Módulo Contador 2x100KHz 4SD
XC100/200 Módulo 2 Entradas de Contagem Rápida (100kHz) + 4 Saídas
Módulo contador para XC100/200, 24 V DC, 2x100kHz, 4DO (T)
Os controladores modulares programáveis XC100 e XC200 oferecem um excelente nível de escalabilidade. Diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC) estão disponíveis. Os CLPs modulares compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.

Categorias:

  • Controladores industriais (PLC) > Módulo de função/tecnologia PLC
  • EATON - MOELLER > Automatismos programáveis ​​XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Contador de módulo para XC100/200, 24 V DC, 2x100kHz, 4DO(T)
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.

Programa de entrega

Função
Contador de módulos
Compact I/O do sistema para a conexão de XC100/200 Clps Modulares
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
Descrição
2 entradas de até 100 kHz, (24 V DC ou 5 V diff)
Digital de 4 saídas de transistor
optocoupled, 24 V DC
30 pólo conector necessário para o contador de módulo

Dados técnicos

Geral
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 mm
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Resistência ao impacto
500 g/⌀ 50 mm ±25 g
Consumo de corrente
200 mA
Categoria de sobretensão/grau de poluição
II/2
Classe de proteção
Um
Grau de Proteção
IP20
Emissão de interferências
DIN/EN 55011/22, Classe A,
Peso
0.16 kg
Fonte de alimentação
Tensão nominal [Ue]
24 (12) V DC
Admissível gama
20.4 – 28.8 (11.8 – 14.4)
Ondulação Residual
Superior a 5 %
Neutro pólosDuração do mergulho
10 ms
Neutro pólosTaxa da repetição
1 s
O máximo de perda de energia [Pv]
1.2 W
Entradas
Contador limites
0 - 4294967295 (32 bits)
Interno de consumo de corrente [Ie]
200 mA
Frequência
100 (25, com quatro vezes mais resolução) kHz
Quantidade de canais
Dois
Tensão de entrada
12 - 24 V DC
Tensão No [In]
10 Um
A tensão para Fora
4 VA/W
Corrente de entrada
≧ 4 mA
Tensão de entrada diferencial [Ue]
± 5 V DC
Tensão para
2 - 5 V DC
A tensão para Fora
-5 - 8 V DC
Corrente de entrada diferencial
35 mA
Mínimo de largura de pulso
No ≧ 4
Fora ≧ 4 µs
Potencial de isolamento
Opto-isolado
Conexão para cabos externos
30-pólo ligue: XIOC-TERM30-CNT4
Cabos externos
Blindado, cabo de par trançado
Saídas
Tipo de saída
Transistor (coletor aberto)
Fonte de alimentação externa
12/24 V DC (30 max.)
Corrente de carga mínima
1 mA
Corrente de carga máxima [eue]
20 mA
Max. a corrente de fuga
0,5 mA
Max. queda de tensão No
1.5 V
Debounce OFFOff → OnDebounce OFF
1 ms
Debounce OFFNo → OffDebounce OFF
1 ms
Canais de saída
4 Qtd.
Potencial de isolamento
Opto-isolado
Conexão para cabos externos
30-pólo ligue: XIOC-TERM30-CNT4
Cabos externos
Blindado, cabo de par trançado

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.2 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC função/tecnologia módulo (EC001422)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS funcional/tecnológica (módulo de ecl@ss10.0.1-27-24-22-05 [AKE528014])
Número de funções
Dois
Redundância
Nenhum
Adequado para a contagem
Sim
Adequado para a ponderação
Nenhum
Adequado para o controle de temperatura
Nenhum
Adequado para soldagem de controle
Nenhum
Adequado para controle de pressão
Nenhum
Adequado para NC
Nenhum
Função electrónica de posicionamento disponíveis
Nenhum
Adequado para CNC
Nenhum
Adequado para SSI
Nenhum
Adequado para incrementais de dados de detecção de
Sim
Adequados para a detecção de valor absoluto
Nenhum
Controlador de fluxo possível
Nenhum
Adequado para o fluxo de medição
Nenhum
Apropriado para o caminho do controlador
Nenhum
Adequado para a cam controlador
Nenhum
Adequado para voar viu
Nenhum
Adequado para controlo multi-eixo
Nenhum
Eixo único controlador possível
Sim
Adequado para multi-eixo de posicionamento
Nenhum
Único eixo de posicionamento
Sim
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
30 mm
Altura
100 mm
Profundidade
95 mm

Aprovações

Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

272X107
272X046

ETIM for 257907 PLC´s (EC001422)

Nome da característicaNúmero de funções (EF003244)
Valor da característica2
Nome da característicaRedundância (EF003156)
Valor da característicaNão
Nome da característicaAdequado para contar (EF003248)
Valor da característicaSim
Nome da característicaAdequado para ponderação (EF003249)
Valor da característicaNão
Nome da característicaAdequado para controlo de temperatura (EF008344)
Valor da característicaNão
Nome da característicaAdequado para controlo de soldagem (EF003251)
Valor da característicaNão
Nome da característicaAdequado para controlo de pressão (EF003252)
Valor da característicaNão
Nome da característicaAdequado para NC (EF003253)
Valor da característicaNão
Nome da característicaFunção de posicionamento eletrónico disponível (EF003255)
Valor da característicaNão
Nome da característicaAdequado para CNC (EF003256)
Valor da característicaNão
Nome da característicaAdequado para SSI (EF003254)
Valor da característicaNão
Nome da característicaAdequado para deteção de valores incrementais (EF003258)
Valor da característicaSim
Nome da característicaAdequado para deteção de valor absoluto (EF003259)
Valor da característicaNão
Nome da característicaPossível controlador de fluxo (EF003260)
Valor da característicaNão
Nome da característicaAdequado para medição de fluxo (EF003261)
Valor da característicaNão
Nome da característicaAdequado para controlador de caminho (EF003262)
Valor da característicaNão
Nome da característicaAdequado para controlador de came (EF003263)
Valor da característicaNão
Nome da característicaAdequado para serra oscilante (EF003264)
Valor da característicaNão
Nome da característicaAdequado para controlo de vários eixos (EF003265)
Valor da característicaNão
Nome da característicaPossível controlador de eixo único (EF003266)
Valor da característicaSim
Nome da característicaAdequado para posicionamento de vários eixos (EF003267)
Valor da característicaNão
Nome da característicaPossível posicionamento de eixo único (EF003268)
Valor da característicaSim
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaLargura (EF000008)
Valor da característica30 mm
Nome da característicaAltura (EF000040)
Valor da característica95 mm
Nome da característicaProfundidade (EF000049)
Valor da característica100 mm

DATASHEET - PDF

Título
Tamanho
Tipo
PDF CATALOGUE EATON EN
38 Mbytes

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
