EATON - MOELLERDesconexões e Comutadores CamT0-2-10/XZ 011109 Y7-11109 EATON ELECTRIC On-Off, 3 pólos + N, 20 A, 90 °, montagem traseira, chave básica

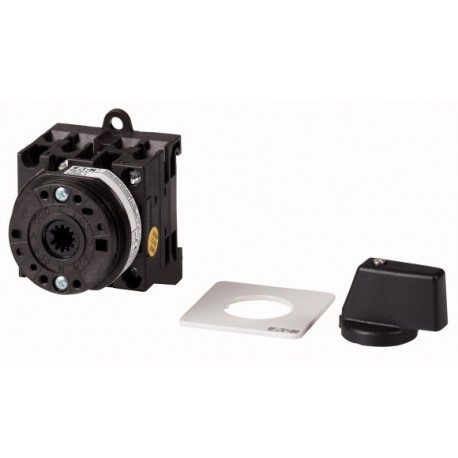

EATON - MOELLER T0-2-10/XZ 011109 Y7-11109 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

T0-2-10/XZ 011109 Y7-11109 EATON ELECTRIC On-Off, 3 pólos + N, 20 A, 90 °, montagem traseira, chave básica

Referência: T0-2-10/XZ

Código: 011109

Número de catálogo: Y7-11109

Fabricante: EATON - MOELLER

Descrição:

On-Off, 3 pólos + N, 20 A, 90 °, montagem traseira, chave básica
Interruptor suporte ON-OFF; 3 pólos + N; 20-A; 90 °; Montagem fundo do painel; Interruptor de reposição para caixa
Interruptor de ligar e Desligar de 3 pólos + N, 20, 90 °, montagem posterior, Básica interruptor
Interruptor de ligar-desligar e desligar-se, Gama de produtos: Interruptor de ligar-desligar e desligar-se, Referência do grupo de peças: T0, 3 polos + N, Design: montagem traseira, Interruptor básico, Ângulo de comutação: 90 °, Potência do motor AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Corrente nominal ininterrupta: Iu = 20 A, 2 unidades de contacto, Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interruptor-seccionador de acordo com IEC/EN 60947-3

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • EATON - MOELLER > Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 70,64 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Entrega do programa
A gama de produtos
 Interruptor On-Off
Parte do grupo de referência
 T0
Número de pólos
 3 pólo + N
Design
 montagem na parte traseira
Básica de switch
Contato sequência
Ângulo de comutação
 ° 90
Placa da frente não.
Classificação do Motor AC-23A, 50 - 60 Hz
400 V
 P kW 5.5
Nominal ininterrupta de corrente
 Euu Um 20
Número de contacto unidades
 contacte unidade(s) 2
Dados técnicos
Geral
Normas
 IEC/EN 60947, VDE 0660, IEC/EN 60204
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -25 - +50
Entre
 °C -25 - +40
Categoria de sobretensão/grau de poluição
 III/3
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Mecânica, resistência ao choque
 g 15
Posição de montagem
 Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Contactos
As variáveis mecânicas
Número de pólos
 3 pólo + N
Características elétricas
Tensão nominal de operação
 Ue V AC 690
Nominal ininterrupta de corrente
 Euu Um 20
Nota sobre a nominal ininterrupta corrente !u
 Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12
AB 25 % DF
 x Ie 2
AB 40 % DF
 x Ie 1.6
AB 60 % DF
 x Ie 1.3
Curto-circuito
Fusível
 Um gG/gL 20
Nominal de curta duração admissível corrente (1 s atuais)
 Eucw Umrms 320
Nota sobre nominal de curta duração admissível corrente lcw
 Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente
 Qi kA 6
Capacidade de comutação de
na de na
 Um 130
na de na
 Um
230 V
 Um 100
400/415 V
 Um 110
500 V
 Um 80
690 V
 Um 60
Isolamento de segurança EN 61140
entre os contatos
 V AC 440
Atual de perda de calor por contato eue
 W 0.6
Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
 CO 0.6
Vida útil mecânica
 Operações x 106 > 0.4
Frequência máxima
 Operações/h 1200
AC
AC-3
Classificação de carga do motor interruptor de
 P kW
220 V 230 V
 P kW 3
230 V Estrela-triângulo
 P kW 5.5
400 V 415 V
 P kW 5.5
400 V Estrela-triângulo
 P kW 7.5
500 V
 P kW 5.5
500 V Estrela-triângulo
 P kW 7.5
690 V
 P kW 4
690 V Estrela-triângulo
 P kW 5.5
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 11.5
230 V estrela-triângulo
 Eue Um 20
400 V 415 V
 Eue Um 11.5
400 V estrela-triângulo
 Eue Um 20
500 V
 Eue Um 9
500 V estrela-triângulo
 Eue Um 15.6
690 V
 Eue Um 4.9
690 V estrela-triângulo
 Eue Um 8.5
AC-21A
Corrente operacional nominal do interruptor
440 V
 Eue Um 20
AC-23A
Classificação do Motor AC-23A, 50 - 60 Hz
 P kW
230 V
 P kW 3
400 V 415 V
 P kW 5.5
500 V
 P kW 7.5
690 V
 P kW 5.5
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 13.3
400 V 415 V
 Eue Um 13.3
500 V
 Eue Um 13.3
690 V
 Eue Um 7.6
DC
CC-1, de abertura com Carga parâmetros L/R = 1 ms
Corrente operacional nominal
 Eue Um 10
Tensão por contato par em série
 V 60
DC-21A
 Eue Um
Corrente operacional nominal
 Eue Um 1
Contactos
 Quantidade 1
DC-23A, carga do motor switchL/R = 15 ms
24 V
Corrente operacional nominal
 Eue Um 10
Contactos
 Quantidade 1
48 V
Corrente operacional nominal
 Eue Um 10
Contactos
 Quantidade 2
60 V
Corrente operacional nominal
 Eue Um 10
Contactos
 Quantidade 3
120 V
Corrente operacional nominal
 Eue Um 5
Contactos
 Quantidade 3
240 V
Corrente operacional nominal
 Eue Um 5
Contactos
 Quantidade 5
DC-13, interruptores de Controle L/R = 50 ms
Corrente operacional nominal
 Eue Um 10
Tensão por contato par em série
 V 32
Circuito de controle de segurança de 24 V DC, 10 mA
 Probabilidade de falha HF < 10-5, < 1 falha em operações de 100000
Terminal de capacidades
Sólido ou trançado
 mm2 1 x (1 - 2,5)
2 x (1 - 2,5)
Flexível com virolas DIN 46228
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Terminais de parafuso
 M3.5
Max. torque de aperto
 Nm 1
Técnico de segurança parâmetros:
Notas
 B10dvalores conforme EN ISO 13849-1, tabela C1
A classificação de dados para tipos de aprovados
A capacidade do Terminal
Terminais de parafuso
 M3.5

ETIM for 011109 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaNão
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaNão
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica690 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica690 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica20 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica20 A
Nome da característicaPotência de operação nominal em AC-3, 400 V (EF001364)
Valor da característica5.5 kW
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica0.32 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica5.5 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica5.5 kW
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica6 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro curto
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP00
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica48 mm
Nome da característicaAltura (EF000040)
Valor da característica48 mm
Nome da característicaProfundidade (EF000049)
Valor da característica58 mm
