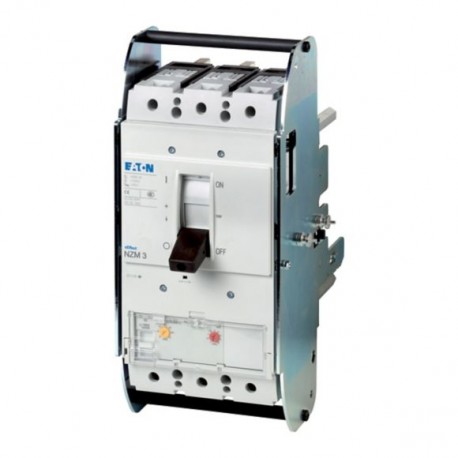

NZMH3-AE400-AVE 110850 EATON MOELLER interruptor automático, 3P, Iu: 400A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH3-AE400-AVE 110850 EATON MOELLER interruptor automático, 3P, Iu: 400A

NZMH3-AE400-AVE

110850

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

interruptor automático, 3P, Iu: 400A

Mais detalhes


Disjuntores

Circuit-breakers NZM - EATON - MOELLER

NZM3 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Disjuntor
Função de proteção
  Sistema e proteção do cabo
Padrão/Aprovação
  IEC
Tipo de instalação
  Levantar
O sistema de liberação
  Versão eletrônica
Construção de tamanho
  NZM3
Descrição
  na de na
Número de pólos
  3 pólo
Equipamento padrão
  Conexão a parafuso
Capacidade de comutação de

400/415 V 50 Hz
EucukA150
Corrente nominal = nominal ininterrupta de corrente

Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm400
A faixa de ajuste de

Desarme de sobrecarga

Geral
Normas
  IEC/EN 60947
Proteção contra contato direto
  Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente, de armazenamento
 °C- 40 - + 80
Operação
 °C-25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140

Entre contatos auxiliares e principais contatos
 V AC500
entre os contatos auxiliares
 V AC300
Direção de alimentação de entrada
  conforme necessário
Grau de proteção

Dispositivo
  No operacionais área de controles: IP20 (grau de proteção)
Compartimentos
  Com isolamento de som surround: IP40, com porta de acoplamento punho rotativo: IP66
Terminações
  Túnel de terminal: IP10
Fase isolante e tira de terminal: IP00
Outros dados técnicos (folha de catálogo)
  > > Peso
>Temperatura de dependência, de Desclassificação
>Eficaz de perda de potência
Disjuntores
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm400
Nominal a tensão de pico invariability
Uimp
Contatos principais
 V8000
Contatos auxiliares
 V6000
Tensão nominal de operação
UeV AC690
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1000
Capacidade de comutação de
Nominal de interrupção de curto-circuito capacidade que eucn
Eucn
Uti IEC/EN 60947 ciclo de teste, O-t-CO
UtikA
240 V, 50/60 Hz
EucukA150
400/415 V 50/60 Hz
EucukA150
440 V, 50/60 Hz
EucukA130
525 V, 50/60 Hz
EucukA65
690 V 50/60 Hz
EucukA35
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO
IcskA
240 V, 50/60 Hz
EucskA150
400/415 V 50/60 Hz
EucskA150
440 V, 50/60 Hz
EucskA130
525 V, 50/60 Hz
EucskA33
690 V 50/60 Hz
IcskA9

  Máxima do fusível, se a espera correntes de curto-circuito no local de instalação exceder a capacidade de comutação do disjuntor.
Nominal de curta duração admissível corrente

t = 0.3 s
EucwkA3.3
t = 1 s
EucwkA3.3
Categoria de utilização da norma IEC/EN 60947-2
  Um
Nominal de decisão e capacidade de ruptura

Corrente operacional nominal
EueUm
AC-1

380 V, 400 V
EueUm400
415 V
EueUm400
690 V
EueUm400
CA--3

380 V, 400 V
EueUm400
415 V
EueUm400
660 V 690 V
EueUm400
Tempo de vida mecânica(max. 50 % viagem pelo shunt/subtensão)
Operações 15000
Vida útil elétrica

AC-1

690 V 50/60 Hz
Operações 3000
CA--3

415 V, 50/60 Hz
Operações 2000
690 V 50/60 Hz
Operações 2000
Max. frequência de operação
 Ops/h60
A capacidade do Terminal
Equipamento padrão
  Conexão a parafuso
Rodada condutor de cobre

Caixa de terminais

Sólidos
 mm22 x 16
Encalhado
 mm21 x (35 - 240)
2 x (25-120)
Túnel de terminal

Encalhado
 mm2
Encalhado
 mm21 x (25 - 185)
Duplo orifício de montagem
 mm21 x (50 - 240)
2 x (50 - 240)
Parafuso do terminal e traseira-conexão do lado

Direto no switch

Sólidos
 mm21 x 16
2 x 16
Encalhado
 mm21 x (25 - 240)
2 x (25 - 240)
Conexão de largura de extensão
 mm2
Conexão de largura de extensão
 mm22 x 300
Al condutores, Cu cabo



Sólidos
 mm21 x 16
Encalhado
 mm2
Duplo orifício de montagem
 mm21 x (50 - 240)
2 x (50 - 240)
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm6 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 32 x 1,0 + 5 x 32 x 1.0
Conexão de largura de extensão
 mm(2 x) 10 x 50 x 1,0
Cu de faixa (número de segmentos x largura x segmento de espessura)

Caixa de terminais


min.mm6 x 16 x 0,8

max.mm10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm6 x 16 x 0,8
Plano da tira de cobre, com buracos
max.mm10 x 32 x 1,0 + 5 x 32 x 1.0
Conexão de largura de extensão
 mm(2 x) 10 x 50 x 1,0
Barramento de cobre (largura x espessura)
mm
Parafuso do terminal e traseira-conexão do lado

Conexão a parafuso
  M10
Direto no switch


min.mm20 x 5

max.mm30 x 10
+ De 30 x 5
Conexão de largura de extensão
 mm
Conexão de largura de extensão
max.mm2 x (10 x 50)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm400
Equipamento de dissipação de calor, dependente da corrente
PvidW48
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um400
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA150
Sobrecarga de lançamento configuração atual
 Um200 - 400
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um800 - 4400
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Construção de dispositivos
  Construído-em dispositivo deslizante técnica (extraível)
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Nenhum
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
Desligado indicador disponível
  Nenhum
Com menos de liberação de tensão
  Nenhum
Número de pólos
  3
A posição de conexão para o principal circuito de corrente
  Lado frontal
Tipo de elemento de controle
  Rocker alavanca
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20
Características
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf- Circuit-breaker, 3p, 400A, withdrawable unit - EATON - NZMH3-AE400-AVE - 110850English511 Kbytespdf- Circuit-breaker, 3p, 400A, withdrawable unit - EATON - NZMH3-AE400-AVE - 110850
