> EATON - MOELLER>NZM Molded Case Automatic Switches >+NZM3-XKCO 262246 Y7-262246 ELECTRIC Lower NZM3 de terminal. Só pode ser vendido montado.
Produto anterior Próximo produto

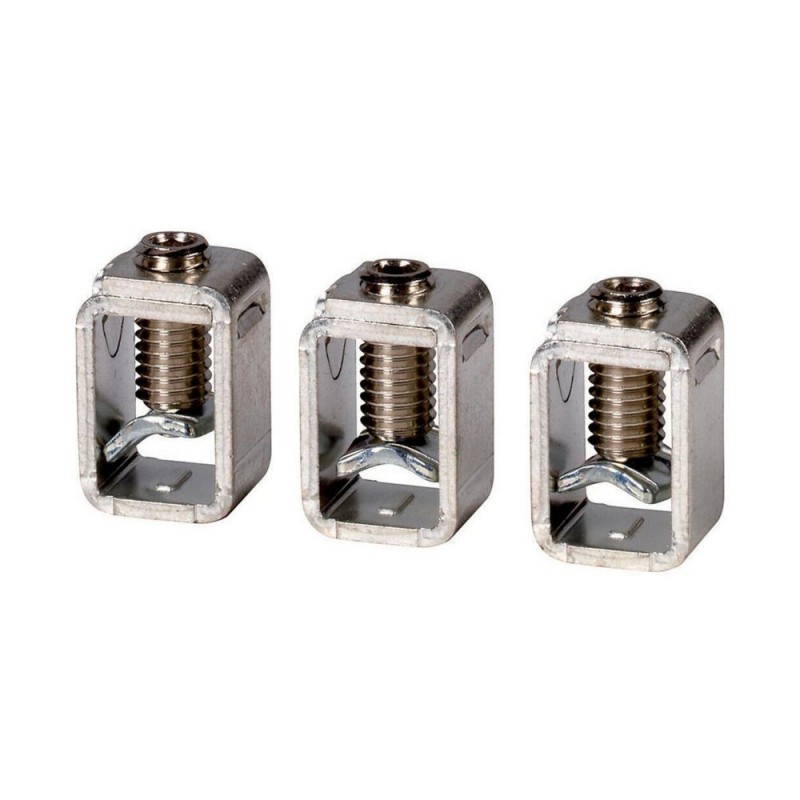

+NZM3-XKCO 262246 Y7-262246 EATON ELECTRIC Lower NZM3 de terminal. Só pode ser vendido montado. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NZM3-XKCO 262246 Y7-262246 EATON ELECTRIC Lower NZM3 de terminal. Só pode ser vendido montado.

+NZM3-XKCO

262246

Y7-262246

EATON-MOELLER

Lower NZM3 de terminal. Só pode ser vendido montado.

Terminal de flange, 3P, para 630A

Terminal de checkout, 3p, recarga até 630A

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: número da peça. sufixo e número da peça. Eles contêm peças para um lado do disjuntor na parte superior ou inferior para disjuntores de 3 ou 4 pólos. Kit de conversão para disjuntor com conexão a parafuso. Instalado dentro da caixa do interruptor. O = para caber em cima. U = para caber na parte inferior. U e ≧ 525 VCA. use a capa NZM3(-4)-XKSA. Use talas com condutores flexíveis e altamente flexíveis, observe a capacidade limitada do terminal através da luva. Pode ser usado para: NZM3 (-4), PN3 (-4), N (N/O) 3 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Jogo de cabos para disjuntor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Caixa de terminais, 3p, de cima para 630A
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. o sufixo e parte não. conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores. Kit de conversão para disjuntor com conexão a parafuso. Montados dentro do invólucro da chave. O = para montagem no topo. U = para o encaixe na parte inferior. U e ≧ 525 VAC. use NZM3(-4)-XKSA tampa. Usar anilhas com flexível e altamente flexível condutores., observar limitada a capacidade do terminal através de manga. Pode ser usado para: NZM3(-4), PN3(-4), N(N/S)3(-4)

Programa de entrega

Número de condutores
3 pólo
Acessórios
Caixa de terminais
Corrente nominal [eun]
≦ 630 A
Para uso com
NZM3(-4), PN3(-4), N(S)3(-4)
Posição de montagem
Equipado acima
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cu cabo
Terminal de capacidadesflexível
1 x 35 ... 240
2 x 16 ... 120 mmDois
AWG/kcmil
1 x 2 ... 500 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
até 500 A:
min. 6 x 16 x 0,8
max. 10 x 24 x 1.0
Ou
max. 11 x 21 x 1.0
630 A: 10 x 24 x 1,0 + 5 x 24 x 1,0 oder (2 x) 8 x 24 x 1.0 mmDois
Notas

Digite o sufixo e o tipo de conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.

Kit de conversão para disjuntor com conexão a parafuso.

Montados dentro do invólucro da chave

O = para montagem no topo

U = para o encaixe na parte inferior

Ue≧ 525 V AC:

  • Use NZM3(-4)-XKSA tampa.

Uso flexível e altamente flexível condutores de anilhas, nota máxima. a capacidade do terminal quando utilizar anilhas.

Dados técnicos

Geral
Posição de montagem
Equipado acima

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Três
Modelo
Outros

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E31593
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
Adequado para
Consulte o principal componente de informação

Dimensões

123X340

ETIM for 262246 Componentes industriais para Baixa Tensão (EC002050)
Característica Valor
Adaptado ao número de polos (EF001589) 3
Modelo (EF000010) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
