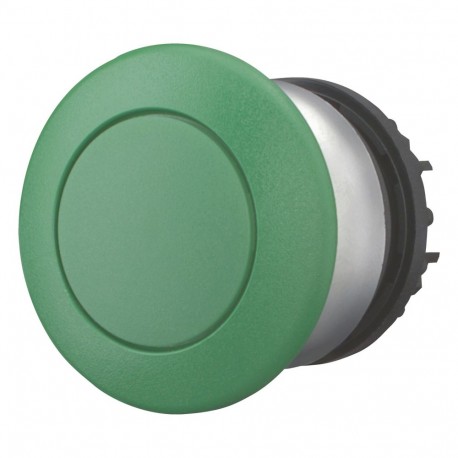

M22-DP-G 216716 Y7-216716 EATON ELECTRIC M22-DP-GQ cogumelo botão verde Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-DP-G 216716 Y7-216716 EATON ELECTRIC M22-DP-GQ cogumelo botão verde

M22-DP-G

216716

Y7-216716

EATON-MOELLER

5

M22-DP-GQ cogumelo botão verde

Empurrador de cogumelos 22 mm Return Green Titanium Ring

Eaton Moeller® series M22 Mushroom actuator, RMQ-Titan, Mushroom, momentary, Mushroom green, green, Blank, Bezel: titanium

Atuador em forma de cogumelo, Gama de produtos: RMQ-Titan, Unidade única, Design: Seeta, momentâneo, Cor Seeta: verde, Placa de botão: verde, Em branco, Tipo de proteção: IP66, IP67, IP69K, Luneta: titânio, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 22 x 22, Função: momentânea, Normas: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para botão de cogumelo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $59.09
Preço unitário: $11.82
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Mushroom actuator
Catalog Number
216716
EAN
4015082167165
Product Length/Depth
37 mm
Product Height
43 mm
Product Width
37 mm
Product Weight
0.016 kg
Compliances
CE Marked
Certifications
IEC 60947-5
UL 508
EN 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
VDE
CSA-C22.2 No. 14-05
CE
CSA Class No.: 3211-03
CSA File No.: 012528
IEC/EN 60947
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
VDE 0660
IEC/EN 60947-5
UL
UL File No.: E29184
CSA
DNV
GL
LR
Model Code
M22-DP-G

Especificações do produto

Type
Mushroom-headed pushbutton
Actuator color
Green
Actuator function
Spring-return
Momentary
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Button color
Green
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
With SWD-RMQ connections
Yes
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Diameter cap
36.5 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Illumination
Non-illuminated
Bezel color
Titanium
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Plastic
Design
Mushroom-shaped
Classical
Mounting position
As required
Degree of protection
IP67/IP69K
NEMA 4X, 13
Inscription
Blank
Front element type
Flat
Lens type
Round
Lifespan, mechanical
5,000,000 Operations
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm
Supply voltage lamp
0 V
Unlocking method
None

ETIM for 216716 Componentes industriais para Baixa Tensão (EC001038)
Característica Valor
Cor do botão (EF000190) Verde
Forma de lente (EF006253) Redondo
Diâmetro da tampa (EF001423) 36.5 mm
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) 4X, 13
Tipo de botão (EF001546) Plano
Adequado para iluminação (EF001142) Não
Com iluminação (EF003829) Não
Tensão de alimentação da lâmpada (EF006522) 0 V
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Crómio
Adequado para paragem de emergência (EF001433) Não
Método de desbloqueio (EF001403) Nenhum

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DP-G Y7-216716 216716 EN_289241.pdf 3 Mbytes M22-DP-G Y7-216716 216716 EN_289241.pdf
