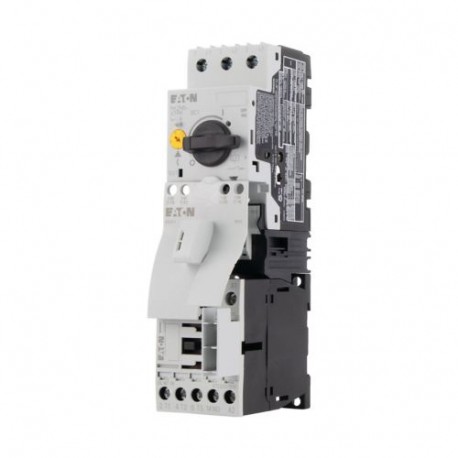

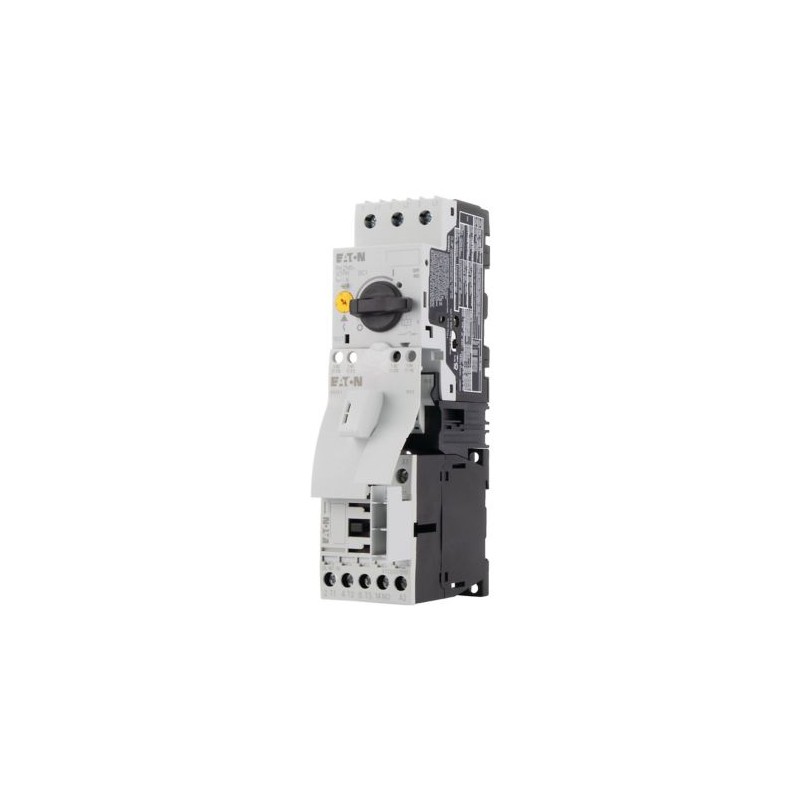

MSC-D-0,4-M7(24VDC) 283155 Y7-283155 EATON ELECTRIC direto de partida XTSCP40B007BTDNL 0,09kW (AC-3,400V) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MSC-D-0,4-M7(24VDC) 283155 Y7-283155 EATON ELECTRIC direto de partida XTSCP40B007BTDNL 0,09kW (AC-3,400V)

MSC-D-0,4-M7(24VDC)

283155

Y7-283155

EATON-MOELLER

direto de partida XTSCP40B007BTDNL 0,09kW (AC-3,400V)

Motor de arranque direto 0.09kW 400V 150kA 24V DC

Eaton Moeller® series MSC-D DOL starter, 380 V 400 V 415 V: 0.09 kW, Ir= 0.25 - 0.4 A, 24 V DC, DC

Partida DOL, Dispositivo básico: MSC, Notas: Também adequado para motores com classe de eficiência IE3., Os dispositivos prontos para IE3 são identificados pelo logotipo em sua embalagem., Potência nominal do motor em AC-3, 380 V 400 V 415 V: P= 0,09 kW, Faixa de ajuste de liberações de sobrecarga: Ir= 0,25 - 0,4 A, Coordenação: Tipo de coordenação "1", Tipo de coordenação "2", Tensão de atuação: 24 V DC, DC, Normas: IEC/EN 60947-4-1, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $146.94
Preço unitário: $146.94
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series MSC-D DOL starter
Catalog Number
283155
EAN
4015082831554
Product Length/Depth
95 mm
Product Height
180 mm
Product Width
45 mm
Product Weight
0.602 kg
Certifications
CE
VDE 0660
CSA
CSA File No.: 012528
UL File No.: E36332
CSA Class No.: 3211-24
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
UL
UL Category Control No.: NLRV
IEC/EN 60947-4-1
Model Code
MSC-D-0,4-M7(24VDC)

Funcionalidades e Funções

Fitted with:
Short-circuit release
Functions
Temperature compensated overload protection

Geral

Class
CLASS 10 A
Connection
Screw terminals
Connection to SmartWire-DT
No
Coordination type
2
Degree of protection
IP20
NEMA Other
Model
IEC/UL starter
Mounting method
DIN rail
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
1
Overload release current setting - min
0.25 A
Overload release current setting - max
0.4 A
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
Also motors with efficiency class IE3
Type
Starter with Bi-Metal release
Voltage type
DC

Condições meteorológicas

Altitude
Max. 2000 m
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Classificação elétrica

Rated operational current (Ie)
0.31 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
0.4 A
Rated operational power at AC-3, 220/230 V, 50 Hz
0.06 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0.09 kW
Rated operational voltage
230 - 415 V AC
Switching capacity (auxiliary contacts, general use)
15 A, 600 V AC, (UL/CSA)
1 A, 250 V DC, (UL/CSA)
Switching capacity (auxiliary contacts, pilot duty)
A600, AC operated (UL/CSA)
P300, DC operated (UL/CSA)

Classificação de curto-circuito

Rated conditional short-circuit current (Iq), type 2, 380 V, 400 V, 415 V
50000 A
Short-circuit release (Irm) - max
6.2 A

Sistema magnético

Power consumption (sealing) at DC
2.6 W
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V

Verificação do design

Equipment heat dissipation, current-dependent Pvid
5.7 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.9 W
Rated operational current for specified heat dissipation (In)
0.4 A
Static heat dissipation, non-current-dependent Pvs
2.6 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 283155 Componentes industriais para Baixa Tensão (EC001037)
Característica Valor
Tipo de arranque de motor (EF009598) Arranque direto
Com disparo de curto-circuito (EF006691) Sim
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Tipo de tensão para atuação (EF008242) DC
Potência de operação nominal em AC-3, 230 V, trifásica (EF009599) 0.06 kW
Potência de operação nominal em AC-3, 400 V (EF001364) 0.09 kW
Potência nominal, 460 V, 60 Hz, trifásica (EF009600) 0 kW
Potência nominal, 575 V, 60 Hz, trifásica (EF009601) 0 kW
Corrente nominal de operação Ie (EF001443) 0.31 A
Corrente nominal de operação em AC-3, 400 V (EF009602) 0.4 A
Configuração de corrente da proteção contra sobrecargas (EF002336) 0.25 A
Corrente nominal de curto-circuito condicional, tipo 1, 480 Y/277 V (EF009607) 0 A
Corrente nominal de curto-circuito condicional, tipo 1, 600 Y/347 V (EF009608) 0 A
Corrente nominal de curto-circuito condicional, tipo 2, 230 V (EF009606) 50000 A
Corrente nominal de curto-circuito condicional, tipo 2, 400 V (EF009605) 50000 A
Consumo (potência em VA) (EF000346) 2.6 W
Número de contatos auxiliares como contato normalmente aberto (EF001376) 1
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Temperatura ambiente, limite superior de operação (EF009603) 55 °C
Proteção contra sobrecarga de temperatura compensada (EF009604) Sim
Classe de engate/gatilho (EF006668) CLASSE 10 A
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) Ligação com parafuso
Possível montagem em calha (EF003972) Não
Com transformador (EF000278) Não
Número de posições de comando (EF001372) 0
Adequado para paragem de emergência (EF001433) Não
Classe de coordenação de acordo com IEC 60947-4-3 (EF012390) Classe 2
Número de luzes indicadoras (EF001965) 0
Possível reinicialização externa (EF003426) Não
Com fusível (EF006693) Não
Grau de proteção (IP) (EF005474) IP20
Grau de proteção (NEMA) (EF011959) Outro
Suporta o protocolo TCP/IP (EF003050) Não
Suporta o protocolo PROFIBUS (EF003052) Não
Suporta o protocolo CAN (EF003053) Não
Suporta o protocolo INTERBUS (EF003054) Não
Suporta o protocolo ASI (EF003051) Não
Suporta o protocolo MODBUS (EF003057) Não
Suporta o protocolo Data-Highway (EF003058) Não
Suporta o protocolo DeviceNet (EF003059) Não
Suporta o protocolo SUCONET (EF003060) Não
Suporta protocolo LON (EF003017) Não
Suporta o protocolo PROFINET IO (EF007525) Não
Suporta o protocolo PROFINET CBA (EF007524) Não
Suporta o protocolo SERCOS (EF006657) Não
Suporta o protocolo o Foundation Fieldbus (EF007522) Não
Suporta o protocolo Ethernet/IP (EF007521) Não
Protocolo de suporte à segurança da interface AS no trabalho (EF007519) Não
Suporta o protocolo DeviceNet Safety (EF007520) Não
Suporta o protocolo INTERBUS-Safety (EF006662) Não
Suporta o protocolo PROFIsafe (EF007526) Não
Suporta o protocolo SafetyBUS p (EF007527) Não
Suporta o protocolo outros sistemas de barramento (EF003062) Não
Largura (EF000008) 45 mm
Altura (EF000040) 180 mm
Profundidade (EF000049) 95 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MSC-D-0,4-M7(24VDC) Y7-283155 283155 DE_283165.pdf 1 Mbytes MSC-D-0,4-M7(24VDC) Y7-283155 283155 DE_283165.pdf
