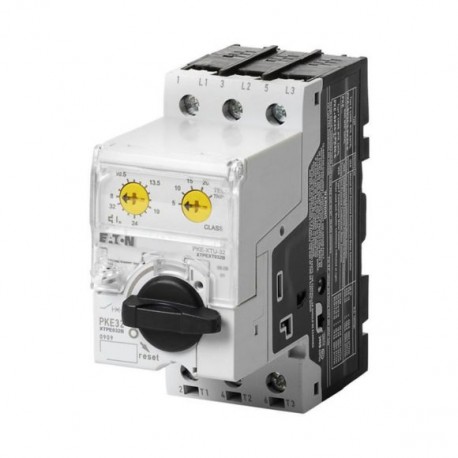

PKE32/XTU-32 121734 XTPE032BCSNL EATON ELECTRIC Motor-protective circuit-breaker, 3p, Ir 8-32A, standard Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PKE32/XTU-32 121734 XTPE032BCSNL EATON ELECTRIC Motor-protective circuit-breaker, 3p, Ir 8-32A, standard

PKE32/XTU-32

121734

XTPE032BCSNL

EATON-MOELLER

Disponível Envio hoje

Motor-protective circuit-breaker, 3p, Ir=8-32A, standard

Mais detalhes


* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $184.49
Preço unitário: $184.49

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Clientes que compraram este produto também compraram:

Mais informação



Motor-proteção do disjuntor, 3p, Ir=8-32A, padrão
Motor-proteção do disjuntor completo do dispositivo (dispositivo básico e unidade de controle eletrônico), de acordo com IEC60947-4-1, eletrônicos ampla gama de proteção contra sobrecarga (4:1), a fase de falha e proteção contra desequilíbrio, ajustável de disparo de classe, de alta de curto-circuito capacidade de ruptura, isolando função. Adaptação flexível do motor-circuito de proteção da faixa de corrente através intercambiáveis versão eletrônica unidades. Expansível com interruptor auxiliar, liberação de tensão, limitador de corrente, porta de acoplamento alças. No mercado mundial de dispositivos, ATEX acreditação

Programa de entrega

A gama de produtos
PKE motor de protecção, disjuntores eletrônicos ampla gama de proteção contra sobrecarga de até 32
Função básica
Proteção do Motor
Protecção de Motor para o pesado dever de partida
Única unidade/unidade Completa
Completo do dispositivo com o botão padrão
0000SPC-571
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Faixa de ajuste de sobrecarga lançamentos[Eur]
8 - 32
Função
Com sobrecarga de lançamento
Nominal ininterrupta corrente = corrente operacional nominal [euu= Eue]
32
Potência nominal do Motor [P]
AC-3220 V, 230 V, 240 V [P]
7.5 kW
AC-3380 V, 400 V, 415 V [P]
15 kW
AC-3440 V [P]
15 kW
AC-3500 V [P]
18.5 kW
AC-3660 V 690 V [P]
De 30 kW
Motor de saída/corrente nominal do motor

Potência do Motor

Corrente nominal do motor

AC-3

220 V

230 V

240 V

380 V

400 V

415 V

440 V

500 V

660 V

690 V

P

Eu

Eu

Eu

Eu

Eu

kW

Um

Um

Um

Um

Um

2.2 8.7 - - - -
Três 11.5 - - - -
Quatro 14.8 8.5 - - -
5.5 19.6 11.3 10.2 Nove -
7.5 26.4 15.2 13.8 12.1 8.8
Onze - 21.7 19.8 17.4 12.6
Quinze - 29.3 26.6 23.4 Dezessete
18.5 - - - 28.9 20.9
Vinte e dois - - - - 23.8
Trinta - - - - Trinta e dois

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteArmazenamento
- 40 - 80 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
1210DRW-287
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
IP20
Grau de proteçãoTerminações
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
25 g
Altitude
Max. 2000 m
A capacidade do Terminal do cabo principalTerminais de parafusoSólidos
1 x (1 - 6)
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoFlexível com anilha DIN 46228
1 x (1 - 6)
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoSólido ou trançado
14 - 10 AWG
A capacidade do Terminal do cabo principalTerminais de parafusoComprimento de decapagem
10 mm
Especificado de torque de aperto para os parafusos do terminalO cabo principal
1.7 Nm
Especificado de torque de aperto para os parafusos do terminalCircuito de controle cabos
1 Nm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta corrente = corrente operacional nominal [euu= Eue]
32
Frequência nominal [f]
40 - 60 Hz
Atual de perda de calor (3 pólo na temperatura de operação)
11.4 W
Vida útil mecânica [Operações]
0.05 x 10Seis
Vida elétrica (AC-3 em 400 V)Vida útil elétrica [Operações]
0.05 x 10Seis
Max. frequência de operação
60 Ops/h
Capacidade de comutação do MotorAC-3 (até 690 v)
32
AC-4 ciclo de operaçãoMínima corrente de fluxo vezes
500 (Classe 5)
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
AC-4 ciclo de operaçãoMínima de corte períodos
500 ms
AC-4 ciclo de operaçãoNota
Em AC-4 ciclo de operação, indo abaixo do mínimo atual de fluxo de tempo pode causar o superaquecimento da carga (motor).
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms
Viagem de blocos
Compensação de temperaturaa norma IEC/EN 60947, VDE 0660
- 5 a 40 °C
Compensação de temperaturaFaixa de operação
- De 25 a 55 °C
Faixa de ajuste de sobrecarga lançamentos
0.25 - 1 x Iu
curto-circuito lançamento
Básicas do dispositivo, fixo: 15,5 x Iu
Viagem bloco, corrigido: 15,5 x Ir
atraso de aprox. 60 ms
Curto-circuito lançamento tolerância
± 20%
Fase de falha de sensibilidade
IEC/EN 60947-4-1, VDE 0660 Parte 102
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
5 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
7.5 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
20 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
1,5 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
3 HP
Capacidade de comutação deUso geral
32
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (fusível)
100 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. Fusível
100 Classe J A

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
32
Dissipação de calor por pólo, dependente da corrente [Pvid]
3.8 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
11.4 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529016])
Sobrecarga de lançamento configuração atual
8 - 32
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
496 - 496 Um
Com proteção térmica
Sim
A falha de uma fase sensível
Sim
Desligue técnica
Eletrônico
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
32
Nominal de operação de alimentação em AC-3, 230 V
7.5 kW
Nominal de operação de alimentação em AC-3, 400 V
15 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de elemento de controle
Ativar o botão
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
Nenhum
Com integrados sob a tensão de lançamento
Nenhum
Número de pólos
Três
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
100 kA
Grau de proteção (IP)
IP20
Altura
102.5 mm
Largura
45 mm
Profundidade
102.5 mm

Aprovações

Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Características

Curva característica
1210DIA-67
Características de disparo
Curva característica
1210DIA-55
A corrente
Curva característica
1210DIA-57
① 1 meio-ciclo
Deixe-através da energia

Dimensões

1210DIM-37
