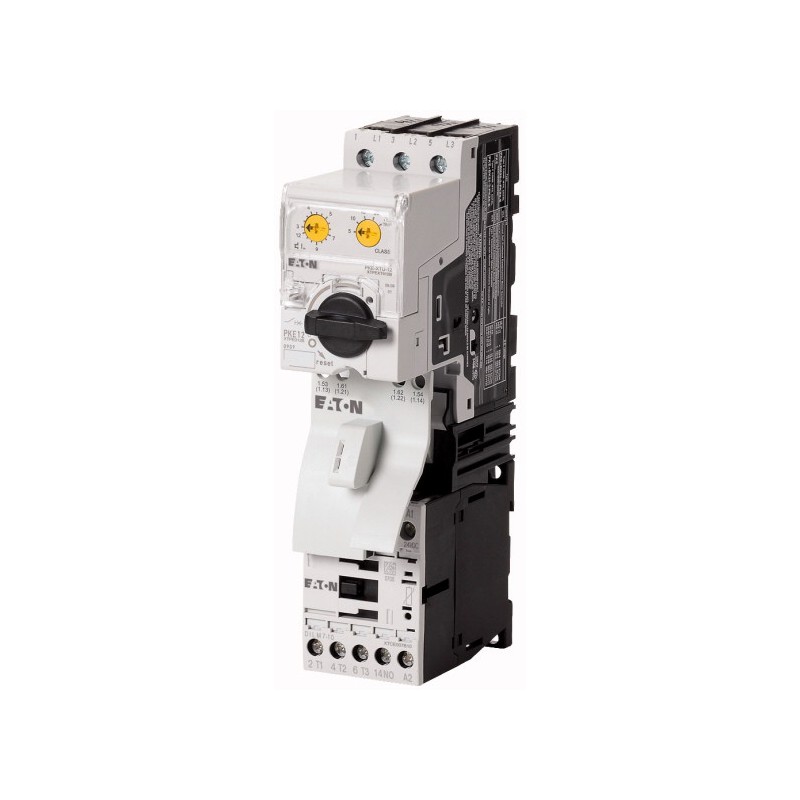

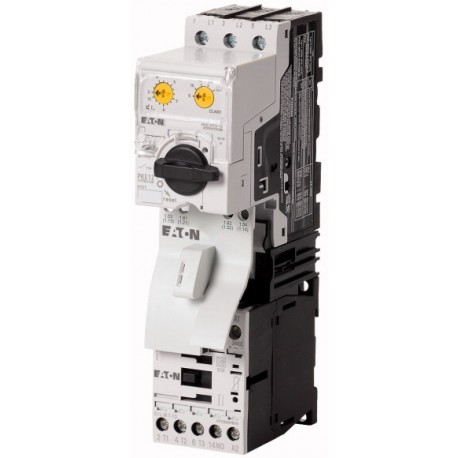

MSC-DE-12-M7(24VDC) 121740 Y7-121740 EATON ELECTRIC XTSE012B007BTDNL direto de partida electrónico, com o ti..
MSC-DE-12-M7(24VDC)
121740
Y7-121740
EATON-MOELLER
XTSE012B007BTDNL direto de partida electrónico, com o tiro bloco padrão
Partida direta do motor. 3-12 A. 3 kW. 400 V. 24 V DC. Proteção
Partida DOL, 380 V 400 V 415 V: 3 kW, Iq= 100 kA, Ir= 3 - 12 A, 24 V DC, Tensão DC
Partida DOL, Dispositivo básico: MSC, Notas: Também adequado para motores com classe de eficiência IE3., Os dispositivos prontos para IE3 são identificados pelo logotipo em sua embalagem., Potências do motor AC-3 potência do motor 380 V 400 V 415 V: P= 3 kW, Faixa de ajuste de liberações de sobrecarga: Ir= 3 - 12 A, Coordenação: Tipo de coordenação "1", Tensão de atuação: 24 V DC, tensão DC, Normas: IEC/EN 60947-4-1, VDE 0660
Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Chaves de proteção do motor eletrônico
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲DOL starter, 380 V, 400 V, 415 V: 3 kW, Qi= 100 kA, Ir= 3 - de 12 A 24 V DC, tensão DC
DOL starter, Basic dispositivo: MSC, Notas: Também adequado para motores com classe de eficiência IE3., IE3-pronto dispositivos são identificados pelo logotipo em sua embalagem., Classificações do Motor potência nominal do Motor AC-3 380 V, 400 V, 415 V: P= 3 kW, faixa de Ajuste de sobrecarga lançamentos: Ir= 3 - 12, de Coordenação: Tipo de coordenação "1", o Accionamento de tensão: 24 V DC, tensão, as Normas: IEC/EN 60947-4-1, VDE 0660
Programa de entrega
Função básica
DOL partidas de dispositivos completos)
Dispositivo básico
MSC
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Conexão para SmartWire-DT
nenhum
Classificações do Motor
Potência nominal do Motor [P]AC-3380 V, 400 V, 415 V [P]
3 kW
Corrente operacional nominalAC-3380 V, 400 V, 415 V [Ie]
6.6 Um
Nominal corrente de curto-circuito 380 - 415 V [Iq]
100 kA
A faixa de ajuste de
Faixa de ajuste de sobrecarga lançamentos
[Eur]
[Eur]3 - 12 A
Coordenação
Tipo de coordenação "1"
Contato sequência
De acionamento tensão
24 V DC
Tensão DC
Motor-proteção de circuitos disjuntores
PKE12/XTU-12 Tipo de
Contator
DILM7-10(...) a Parte nenhuma.
DOL starter fiação conjunto
Mecânica elemento de ligação elétrica e contato elétrico do módulo
Mecânica elemento de ligação elétrica e contato elétrico do módulo
PKZM0-XDM12 Tipo de
Notas
O DOL partidas de unidades completas) consistem de um PKE motor de proteção disjuntor e um DILM contator.
Com a placa-menos top-hat montagem em trilho de iniciantes até 15, apenas A proteção do motor disjuntor no top-hat ferroviário requer um adaptador.
Os contatores são fornecidos com o suporte mecânico através de uma conexão mecânica do elemento.
Controle de fio guia com max. 6 condutores de até 2,5 mm de diâmetro externo ou 4 condutores de até 3,5 mm de diâmetro externo.
A conexão do circuito principal entre PKE e o contator é estabelecida com contato elétrico módulos.
Quando utilizar DILA-XHIT... contatos auxiliares com MSC-DE-DOL... começar, o plug-in conectores elétricos podem ser removidos sem remover o frontal de contato auxiliar.
Não pode ser combinado com NHI‐E...PKZ0‐C.
A MSC-DEA... DOL partidas estão preparados para a comunicação via SmartWire-DT. Para isso, o PKE-SWD-32 módulo de comunicação deve ser adicionado.
Motor de saída/corrente nominal do motor
Potência do Motor | Corrente nominal do motor | |||||
|---|---|---|---|---|---|---|
AC-3 | ||||||
| 220 V 230 V 240 V | 380 V 400 V | 415 V | ||||
| Euq= 100 kA | Euq=100 kA | Euq= 50 kA | ||||
| P | Eu | Eu | Eu | |||
| kW | Um | Um | Um | |||
| 0.75 | 3.2 | - | - | |||
| 1.1 | 4.6 | - | - | |||
| 1.5 | 6.3 | 3.6 | 3.6 | |||
| 2.2 | - | Cinco | Cinco | |||
| Três | - | 6.6 | 6.6 |
Dados técnicos
Geral
Normas
IEC/EN 60947-4-1, VDE 0660
Posição de montagem
Altitude
Max. 2000 m
Temperatura ambiente
-25 - +55
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
230 - 415 V
Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
7 Um
AC-4 ciclo de operaçãoMínima corrente de fluxo vezes
500 (Classe 5)
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
700 (Classe 10)
900 (Classe 15)
1000 (Classe 20) ms
AC-4 ciclo de operaçãoMínima de corte períodos
500 ms
AC-4 ciclo de operaçãoNota
Em AC-4 ciclo de operação, indo abaixo do mínimo atual de fluxo de tempo pode causar o superaquecimento da carga (motor).
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms
Para todas as combinações com um SWD de ativação, você não precisa aderir a corrente mínima de fluxo de vezes e corte mínimo de tempo. ms
Dados técnicos adicionais
Motor de proteção disjuntor PKZM0, PKE
PKZM0 motor-proteção de circuitos disjuntores, veja motor-proteção de circuitos disjuntores/PKZM0 grupo de produtos
DILM contatores, consulte contactor de grupo de produtos
DILET relé de temporização, ETR, consulte contatores eletrônicos relés de temporização para grupo de produtos
DILM contatores, consulte contactor de grupo de produtos
DILET relé de temporização, ETR, consulte contatores eletrônicos relés de temporização para grupo de produtos
DILM contatoresAtual de perda de calorActual a perda de calor Iea AC-3/400 V
1.32 W
Consumo de potência
Operado DC [Selagem]
2.6 W
A classificação de dados para tipos de aprovados
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
200 A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
150 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
125 Classe J/CC A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
100 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
125 Classe J/CC A
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
7 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0,4 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
1.3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
2.6 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / partida do Motor/Motor de acionador de combinação (EC001037)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor de fuga / partida do Motor, combinação ([email protected] [AJZ718013])
Tipo de acionador de motor
Direto starter
Com um curto-circuito lançamento
Sim
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
24 - 24 V
Tipo de tensão para acionamento
DC
Nominal de operação de alimentação em AC-3, 230 V, 3 fases
1,5 kW
Nominal de operação de alimentação em AC-3, 400 V
3 kW
Potência nominal, 460 V, 60 Hz, 3-fase
0 kW
Potência nominal, 575 V, 60 Hz, 3-fase
0 kW
Operação de corrente nominal Ie
6.6 Um
Operação de corrente nominal em AC-3, 400 V
7 Um
Sobrecarga de lançamento configuração atual
3 - 12 A
Nominal condicional de curto-circuito corrente, tipo 1, 480 Y/277 V
0
Nominal condicional de curto-circuito corrente, tipo 1, 600 Y/347 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 230 V
0
Nominal condicional de curto-circuito a corrente, o tipo 2, 400 V
0
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato normalmente fechado
Zero
Temperatura ambiente, o limite superior de funcionamento
60 °C
Compensação de temperatura de protecção contra sobrecarga
Sim
Lançamento de classe
Ajustável
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de conexão elétrica para auxiliar e controle de circuito de corrente
Conexão a parafuso
Montagem em trilho possível
Sim
Com transformador
Nenhum
Número de posições de comando
Zero
Adequado para parada de emergência
Nenhum
Coordenação de classe de acordo com a norma IEC 60947-4-3
Classe 1
Número de luzes de indicador
Zero
Reset externo possível
Nenhum
Com fusível
Nenhum
Grau de proteção (IP)
IP20
Grau de proteção (NEMA)
Outros
Suporte de protocolo para TCP/IP
Nenhum
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Nenhum
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para MODBUS
Nenhum
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Nenhum
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Nenhum
Largura
45 mm
Altura
198 mm
Profundidade
102 mm
Dimensões
| Característica | Valor |
|---|---|
| Tipo de arranque de motor (EF009598) | Arranque direto |
| Com disparo de curto-circuito (EF006691) | Sim |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 24 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Potência de operação nominal em AC-3, 230 V, trifásica (EF009599) | 1.5 kW |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 3 kW |
| Potência nominal, 460 V, 60 Hz, trifásica (EF009600) | 0 kW |
| Potência nominal, 575 V, 60 Hz, trifásica (EF009601) | 0 kW |
| Corrente nominal de operação Ie (EF001443) | 6.6 A |
| Corrente nominal de operação em AC-3, 400 V (EF009602) | 7 A |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 3 A |
| Corrente nominal de curto-circuito condicional, tipo 1, 480 Y/277 V (EF009607) | 0 A |
| Corrente nominal de curto-circuito condicional, tipo 1, 600 Y/347 V (EF009608) | 0 A |
| Corrente nominal de curto-circuito condicional, tipo 2, 230 V (EF009606) | 0 A |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 1 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Temperatura ambiente, limite superior de operação (EF009603) | 55 °C |
| Proteção contra sobrecarga de temperatura compensada (EF009604) | Sim |
| Classe de engate/gatilho (EF006668) | Ajustável |
| Tipo de conexão elétrica do circuito principal (EF006819) | Ligação com parafuso |
| Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Não |
| Com transformador (EF000278) | Não |
| Número de posições de comando (EF001372) | 0 |
| Adequado para paragem de emergência (EF001433) | Não |
| Classe de coordenação de acordo com IEC 60947-4-3 (EF012390) | Classe 1 |
| Número de luzes indicadoras (EF001965) | 0 |
| Possível reinicialização externa (EF003426) | Não |
| Com fusível (EF006693) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 198 mm |
| Profundidade (EF000049) | 102 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
