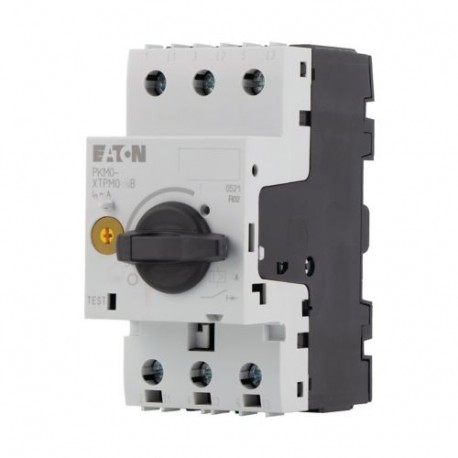

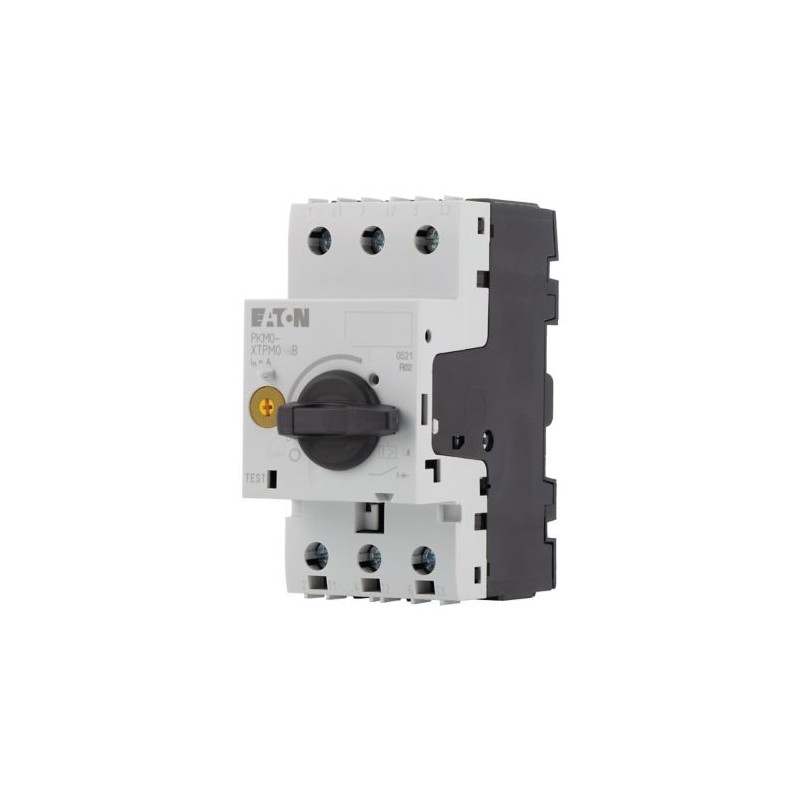

PKM0-4 072727 EATON MOELLER Short-circuit protective breaker, 3p, im 56A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PKM0-4 072727 EATON MOELLER Short-circuit protective breaker, 3p, im 56A

PKM0-4

072727

EATON - MOELLER

Disponível

Envio hoje

Short-circuit protective breaker, 3p, im=56A

Mais detalhes


Disjuntor Do Motor

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Motor-protective circuit-breakers for starter combinations PKM0 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+30,21 €
4+28,41 €
7+27,87 €
10+27,57 €
13+27,41 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  PKM0 motor de protecção, disjuntores de até 32 a
Função básica
  Proteção de curto-circuito do dispositivo apenas


Quando utilizar o PKM0 como proteção contra curto-circuito para os motores com o pesado dever de partida, a corrente operacional nominal euedeve ser sobre-dimensionado durante engenharia com os seguintes fatores:

CLASSE 5 = 1.0

CLASSE 10 = 1.0

CLASSE 15 = 1.22

CLASSE 20 = 1.41

CLASSE 25 = 1.58

CLASSE 30 = 1.73

CLASSE 35 = 1.89

CLASSE 40 = 2.0


Pode ser snap-equipado com a norma IEC/EN 60715 top-hat ferroviário com 7,5 ou 15 mm de altura
Atribuição de proteção de curto-circuito em disjuntores e contatores em "Fuseless motor-combinações de partida".
Um adequado relé de sobrecarga deve ser equipado para proteger os motores contra sobrecarga.
Dados técnicos
Geral
Normas
  IEC/EN 60947, VDE 0660
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Armazenamento
na de na°C-40 - +80
Aberto
 °C-25 - +55
Entre
 °C- 25 - 40
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm4
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW5.33
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529013])
Sobrecarga de lançamento configuração atual
 Um0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um62 - 62
Proteção térmica
  Nenhum
A falha de uma fase sensível
  Nenhum
Desligue técnica
  Magnético
Tensão
 V690 - 690
Avaliado permanente de corrente Ui
 Um4
Nominal de operação de alimentação em AC-3, 230 V
 kW0.75
Nominal de operação de alimentação em AC-3, 400 V
 kW1.5
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Tipo de elemento de controle
  Ativar o botão
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
  Nenhum
Com integrados sob a tensão de lançamento
  Nenhum
Número de pólos
  3
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
 kA150
Grau de proteção (IP)
  IP20
Altura
 mm93
Largura
 mm45
Profundidade
 mm76
Aprovações
Especialmente concebido para a América do Norte  Nenhum
Características
IL03407010Z (AWA1210-2138) do Motor-proteção do disjuntor

>
>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf-XTPM004BNL Short-circuit protective breaker, 3p, im56A - EATON - PKM0-4 - 72727 English 579 Kbytes pdf-XTPM004BNL Short-circuit protective breaker, 3p, im56A - EATON - PKM0-4 - 72727
