Ver maior

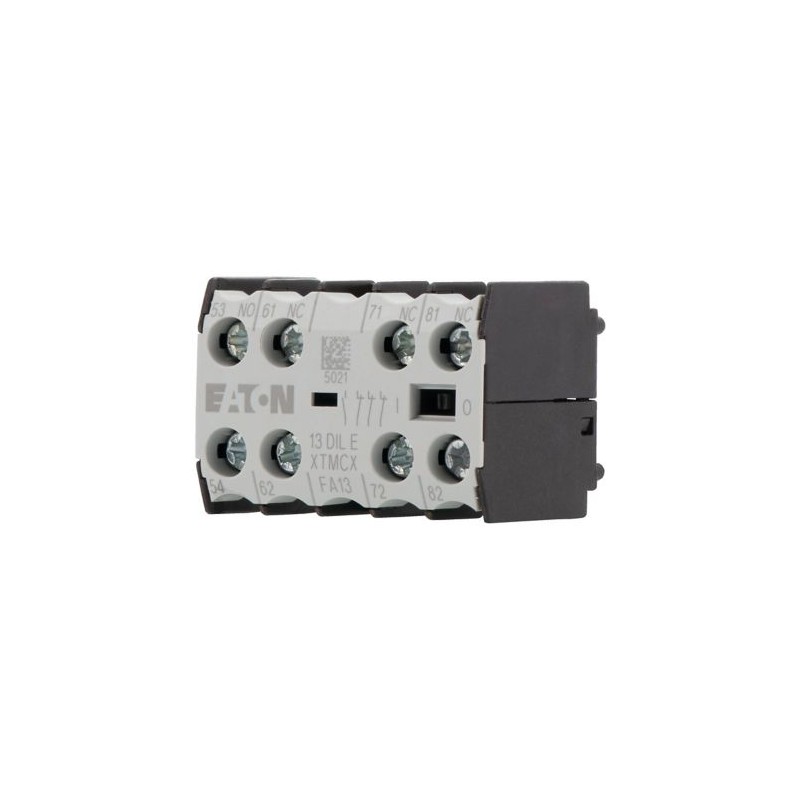

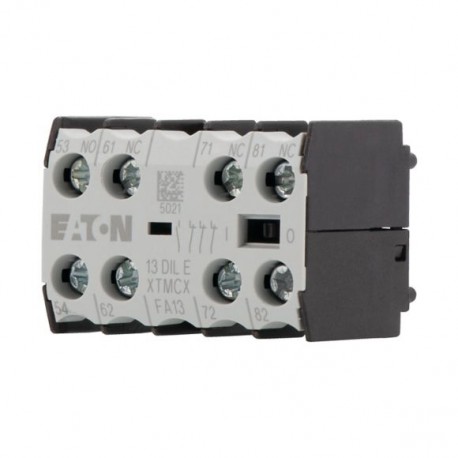

13DILE 002397 XTMCXFA13 EATON ELECTRIC Contactar XTMCXFA13 aux. mini-1NC + 3NO
13DILE
002397
XTMCXFA13
EATON-MOELLER
Contactar XTMCXFA13 aux. mini-1NC + 3NO
Disjuntores de baixa tensão > Bloco de contatos auxiliares
Acessórios KDIL
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲O contato auxiliar do módulo, 4 pólos, 1 N/S, 3 NC, terminais de Parafuso
O contato auxiliar do módulo, com intertravado opostos contatos, elementos de Comutação de acordo com a EN 50005, elementos de Comutação de acordo com a EN 50012 devem ser preferidos., A versão E combinações correspondem a EN 50011 e devem ser preferidos., Função: para aplicações padrão, 4 pólos, técnica de Ligação: terminal de Parafuso, corrente operacional Nominal AC-15 220 V, 230 V, 240 V: Ie= 4 A, corrente operacional Nominal AC-15 380 V, 400 V, 415 V: Ie= 2 A, Contatos N/S = Normalmente aberto: 1 N/S, Contatos N/C = Normalmente fechado: 3 NC, tipo de Montagem: fixação da Frente, Para utilização com: DILEM-10(-G)(...), DILEM-01(-G)(...), DILEM-4(-G)(...), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(...), DILEEM-01(-G)(...), DILEM12-10(-G)(...), DILEM12-01(-G)(...), Instruções: Interligado opostos contatos de acordo com a norma IEC/EN 60947-5-1 apêndice L, dentro do contato auxiliar módulos, também para os contatos auxiliares integrados de a DILE(E)M, contatos Auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto), Código e número de versão de combinação Distinta número: 53E, 44, 35
Programa de entrega
Acessórios
Contato auxiliar módulos
Descrição
com intertravado opostos contactos
Elementos de comutação de acordo com a EN 50005
Elementos de comutação de acordo com a EN 50012 devem ser preferidos.
A versão E combinações correspondem a EN 50011 e devem ser preferidos.
Elementos de comutação de acordo com a EN 50005
Elementos de comutação de acordo com a EN 50012 devem ser preferidos.
A versão E combinações correspondem a EN 50011 e devem ser preferidos.
Função
para aplicações padrão
Número de pólos
4 pólos
Técnica de conexão
Terminais de parafuso
Corrente operacional nominal
AC-15220 V, 230 V, 240 V [Ie]
4 Uma
AC-15380 V, 400 V, 415 V [Ie]
2
Contactos
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
3 NC
Tipo de montagem
Fixação da frente
Contato sequência
Para uso com
DILEM-10(-G)(...)
DILEM-01(-G)(...)
DILEM-4(-G)(...)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(...)
DILEEM-01(-G)(...)
DILEM12-10(-G)(...)
DILEM12-01(-G)(...)
DILEM-01(-G)(...)
DILEM-4(-G)(...)
DILER40(-G)
DILER31(-G)
DILER22
DILEEM-10(-G)(...)
DILEEM-01(-G)(...)
DILEM12-10(-G)(...)
DILEM12-01(-G)(...)
Instruções
Interlocked opostos contatos de acordo com a norma IEC/EN 60947-5-1 apêndice L, dentro do contato auxiliar módulos, também para os contatos auxiliares integrados de a DILE(E)M
Contatos auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)
Contatos auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)
Número de código e a versão de combinação
Distintivo número
53E
com o dispositivo básico
DILER-40(-G)
Quarenta e quatro
com o dispositivo básico
DILER-31(-G)
Trinta e cinco
com o dispositivo básico
DILER-22
Dados técnicos
Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
20 x 10Seis
A vida útil dos componentes em Ue= 240 VAC-15 [Operações]
0,2 x 10Seis
A vida útil dos componentes em Ue= 240 VDCL/R = 50 ms: 2 contatos em série em que eue= 0,5 A [Operações]
0,15 x 10Seis
A máxima freqüência de operação [de Operações/h]
Nove mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
8 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Peso
0.04 kg
Terminal de capacidadesTerminais de parafusoSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de parafusoFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesTerminais de parafusoSólido ou trançado
Único 18 – 14, cama de Casal/18 – 14 AWG
Terminal de capacidadesTerminais de parafusoTerminais de parafuso
M3.5
Terminal de capacidadesTerminais de parafusoChave de fenda Pozidriv
2 Tamanho
Terminal de capacidadesTerminais de parafusoChave de fenda padrão
0,8 x 5.5
1 x 6 mm
1 x 6 mm
Terminal de capacidadesTerminais de parafusoMax. torque de aperto
1.2 Nm
Contactos
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
Sim
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
600 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
300 V AC
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleNotas
No ambiente máxima temperatura do ar.
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleConv. corrente térmica [euth]
10 Um
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
4 Uma
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
2
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CC
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:2 [60 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [110 V]
1,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [220 V]
0,5 A
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente220 V, 230 V, 240 V
4 PKZM0
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente380 V, 400 V, 415 V
4 PKZM0
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
6 Um gG/gL
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um rápido
Actual a perda de calor IthAC operado
1.5 W
Actual a perda de calor IthOperado DC
1.5 W
Actual a perda de calor IthAtual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
0.24 CO
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
0,5 A
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
4 Uma
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.24 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Três
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
4 Uma
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Topo de montagem
Método de montagem
Fixação frontal
Suporte da lâmpada
Nenhum
Aprovações
Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Características
Curva característica
Curva característica
Comutação de dever para cargas não-motoras, de 3 pólos 4 pólos
Características operacionais
Não indutivas ou ligeiramente cargas indutivas
Características elétricas
Fazer: 1 x corrente nominal
Break: 1 x corrente nominal
Categoria de utilização
100 % de CA-1
Aplicações típicas
Aquecimento elétrico
Características operacionais
Não indutivas ou ligeiramente cargas indutivas
Características elétricas
Fazer: 1 x corrente nominal
Break: 1 x corrente nominal
Categoria de utilização
100 % de CA-1
Aplicações típicas
Aquecimento elétrico
Curva característica
Curto tempo de carga, 3-pólo
Intervalo de tempo entre dois ciclos de carregamento: 15 minutos
Intervalo de tempo entre dois ciclos de carregamento: 15 minutos
Dimensões
83 mm: DILE... + ...DILE(M)
86 mm: DILE...-C... + ...DILE(M)
86 mm: DILE...-C... + ...DILE(M)
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
