Ver maior

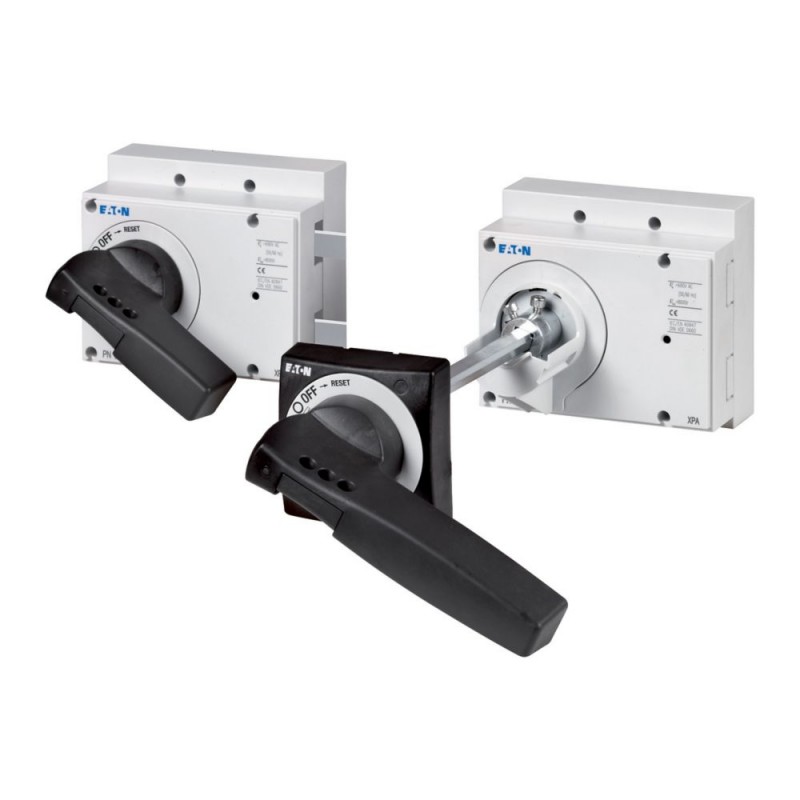

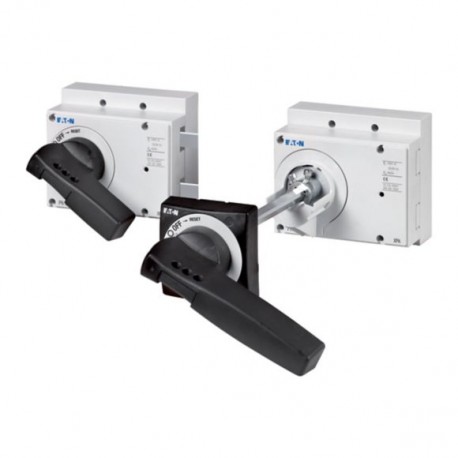

PN3-XPA 283473 0004359012 EATON ELECTRIC unidade paralela
PN3-XPA
283473
0004359012
EATON-MOELLER
unidade paralela
Disjuntores de baixa tensão > Manete para dispositivos de comutação
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Em paralelo mecanismo de
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: acionamento simultâneo de 2 PN interruptores-seccionadores do mesmo tipo montados lado-a-lado. Não UL/CSA aprovado. 1 × manopla rotativa na opção (não bloqueável) é incluído como padrão. 1 x porta de acoplamento punho rotativo (não bloqueável) é incluído como padrão. não é adequado para uso como um interruptor principal pode ser usado para: PN3(-4) + PN3(-4)
Programa de entrega
Descrição
Acionamento simultâneo de 2 PN interruptores-seccionadores do mesmo tipo montados lado-a-lado
não UL/CSA aprovado
não UL/CSA aprovado
Para uso com
PN3(-4) + PN3(-4)
Notas
PN3
- 1 x punho rotativo na opção (não pode ser intertravado) fornecido.
- 1 x porta de acoplamento punho rotativo (não pode ser intertravado) fornecido.
- Não é adequado para uso como um interruptor principal.
Notas
Extensão do eixo (-XV4(6)) além disso necessários para a porta de acoplamento manopla rotativa.
Não pode ser combinado com intertravamento mecânico, separando o rodeia, na parede lateral ou de operadores de operadores remotos
Para uso como Parada de Emergência com dispositivo
Para isso, a porta de acoplamento manopla rotativa requer uma troca do polegar punho vermelho/amarelo, de acordo com a seguinte ordem nº.
- para PN1 e PN2: NZM2‐XDGVR ￫ 100747
- para PN3: NZM3‐XDGVR ￫ 100764;Nota:A função de bloqueio desses polegar-alças não devem ser usados.
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Puxador para poder disjuntor (EC000229)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Puxador para dispositivos de chaveamento ([email protected] [AKF012014])
Com fechadura
Nenhum
Cor
Preto
Adequado para parada de emergência
Nenhum
Com extensão de eixo
Nenhum
Apropriados para a alimentação de disjuntor
Sim
Adequado para o interruptor seccionador
Sim
Dimensões
PN3-XPA + NZM3-XD
PN3-XPA + NZM3-XTD
PN3-XPA + NZM3-XTD-60
PN3-XPA + NZM3-XTD-0
① Dica Especial
① Dica Especial
