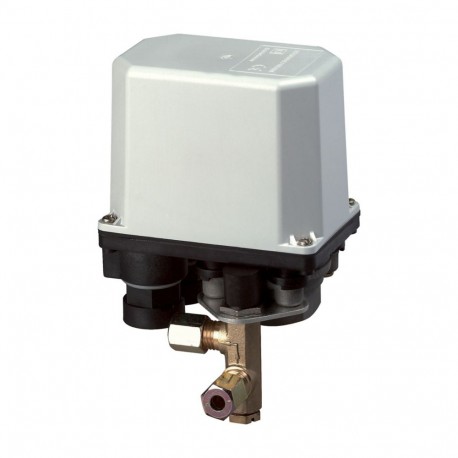

MCSN4-V 062425 EATON ELECTRIC pressostato 3P
MCSN4-V
062425
EATON-MOELLER
pressostato 3P
Interruptor de pressão de alimentação 3 contatos 7 bar Válvula de segurança
Eaton Moeller® series MCS Pressure switch, 3p, 7bar, relief valve
IEC EN 60947-5-1, IP65_x, controle de pressão de meios líquidos e gasosos, por exemplo, ar comprimido, para comutação de carga, conexão e pressão de ruptura: ajustável separadamente, com válvula de liberação para acoplamento Ermeto de 6 mm
Aparelhos elétricos de baixa tensão > Interruptor de pressão
Interruptores de posição
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton Moeller® series MCS Pressure switch
Catalog Number
062425
EAN
4015080624257
Product Length/Depth
96 mm
Product Height
111 mm
Product Width
60 mm
Product Weight
0.584 kg
Certifications
CSA Class No.: 3211-06
CSA File No.: 012528
CSA
IEC/EN 60947-4-1
CSA-CC22.2 No. 14
CSA File No.: 012528
CSA
IEC/EN 60947-4-1
CSA-CC22.2 No. 14
Catalog Notes
Note on use: This product complies with Low-Voltage Directive 2014/35/EC and EMC Directive 2014/30/EC and meets the requirements in EN 60947-5-1. This product does not meet the rail industry's standard requirements. Accordingly, the user must review it separately for the specific application at hand.
Model Code
MCSN4-V
Especificações do produto
Suitable as
Guard
2-point controller
2-point controller
Thread size
1/2 inch
Electric connection type
Screw connection
Fitted with:
Relief valve
Operating frequency
1500 Operations/h
Pollution degree
3
Functions
For 6 mm Ermeto coupling
Actuator diameter
0 mm
Adjustable current range - max
0 A
Adjustable current range - min
0 A
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Bursting pressure
90 bar
Coordination type
1
End setting - max
0 hPa
End setting - min
0 hPa
End value measuring range pressure
0 Pa
Engaging pressure - max
3.8 bar
Engaging pressure - min
0 bar
Initial setting - max
0 hPa
Initial setting - min
0 hPa
Initial value measuring range pressure
0 Pa
Medium temperature - max
80 °C
Medium temperature - min
25 °C
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Damp heat, constant, to IEC 60068-2-78
Degree of protection
IP65
NEMA Other
NEMA Other
Rated impulse withstand voltage (Uimp)
4000 V AC
Environmental conditions
Compliant to 2014/35/EC, 2014/30/EC and EN 60947-5-1. Accordingly, the user must review it separately for the specific application at hand.
Connection
Inner thread gas cylindrical (BSPP)
Mounting position
Vertical and 90° in all directions
Rated conditional short-circuit current (Iq)
1 kA
Connection type
Flat terminal with clamping washer
Overvoltage category
III
Lifespan, electrical
500,000 Operations
Number of contacts (normally closed) as main contact
3
Number of main contacts (normally open contact)
0
Operating pressure - max
7000 hPa
Pressure differential
0 bar
Rated frequency - max
50 Hz
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
0 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
11.5 A
Rated operational power at AC-3, 220/230 V, 50 Hz
4 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
5.5 kW
Rated operational voltage (Ue) at AC - max
400 V
Rated operational voltage (Ue) at AC - min
0 V
Rated operational voltage (Ue) at DC - max
250 V
Rated operational voltage (Ue) at DC - min
0 V
Switch off pressure - max
4.5 bar
Switch off pressure - min
0 bar
Switching capacity at AC-3, 240 V
0 kA
Test pressure
32 bar
Product category
Pressure switches
Number of poles
Three-pole
Screw size
M4, Terminal screw
Rated operational current (Ie)
16 A at DC-3, 24 V
11.5 A at AC-3, 400 V
15 A at AC-3, 230 V
12.5 A at DC-3, 110 V
2 A at DC-3, 250 V
11.5 A at AC-3, 400 V
15 A at AC-3, 230 V
12.5 A at DC-3, 110 V
2 A at DC-3, 250 V
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Short-circuit protection
PKZM0-20, Fuseless
Short-circuit protection rating
Max. 20 A gG/gL, Fuse, Contacts
Terminal capacity (solid)
1 x (0.75 - 2.5) mm²
2 x (0.75 - 1.5) mm²
2 x (0.75 - 1.5) mm²
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
2 x (0.5 - 1.5) mm²
2 x (0.5 - 1.5) mm²
Tightening torque
1.2 Nm, Screw terminals
Vibration resistance
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)
| Característica | Valor |
|---|---|
| Adequado para proteção (EF007239) | Sim |
| Adequado como controlador de 2 pontos (EF007226) | Sim |
| Adequado como limitador (EF007228) | Não |
| Máx. pressão de operação (EF020449) | 7000 hPa |
| Pressão envolvente (EF007124) | 0 bar |
| Configuração inicial (EF001410) | 0 hPa |
| Pressão de comutação (EF007008) | 0 bar |
| Finalizar configuração (EF001411) | 0 hPa |
| Diferencial de comutação de pressão (EF008261) | 0 bar |
| Máx. pressão de teste (EF007365) | 32 bar |
| Pressão de rutura (EF007080) | 90 bar |
| Temperatura média (EF007369) | 25 °C |
| Conexão (EF000443) | Rosca interna cilíndrica BSPP-G (ISO 228-1) |
| Tamanho standard da rosca (EF022694) | 1/2 polegada |
| Tensão nominal Ue em CA 50 Hz (EF007029) | 0 V |
| Tensão nominal Ue em CA 60 Hz (EF007030) | 0 V |
| Tensão nominal Ue na CC (EF007031) | 0 V |
| Faixa de medição dos valores iniciais, pressão (EF006812) | 0 Pa |
| Faixa de medição dos valores finais, pressão (EF007134) | 0 Pa |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 5.5 kW |
| Capacidade de comutação em AC-3, 240 V (EF001409) | 0 kA |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 0 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 11.5 A |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Número de contatos normalmente fechados como contato principal (EF001375) | 3 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 0 |
| Faixa de corrente ajustável (EF008211) | 0 A |
| Com operação manual (EF007378) | Não |
| Com interruptor on/off manual (EF001408) | Não |
| Versão eletrónica (EF007132) | Não |
| Com display (EF000458) | Não |
| Antideflagrante (EF004663) | Não |
| Grau de proteção (IP) (EF005474) | IP65 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Altura (EF000040) | 111 mm |
| Largura (EF000008) | 60 mm |
| Diâmetro (EF000551) | 0 mm |
| Profundidade (EF000049) | 96 mm |
