> >>M22-XLED60 231078 M22-XLED60Q ELECTRIC XLED60Q M22-levou Resistência para conexão a M22X-LED60
Produto anterior Próximo produto

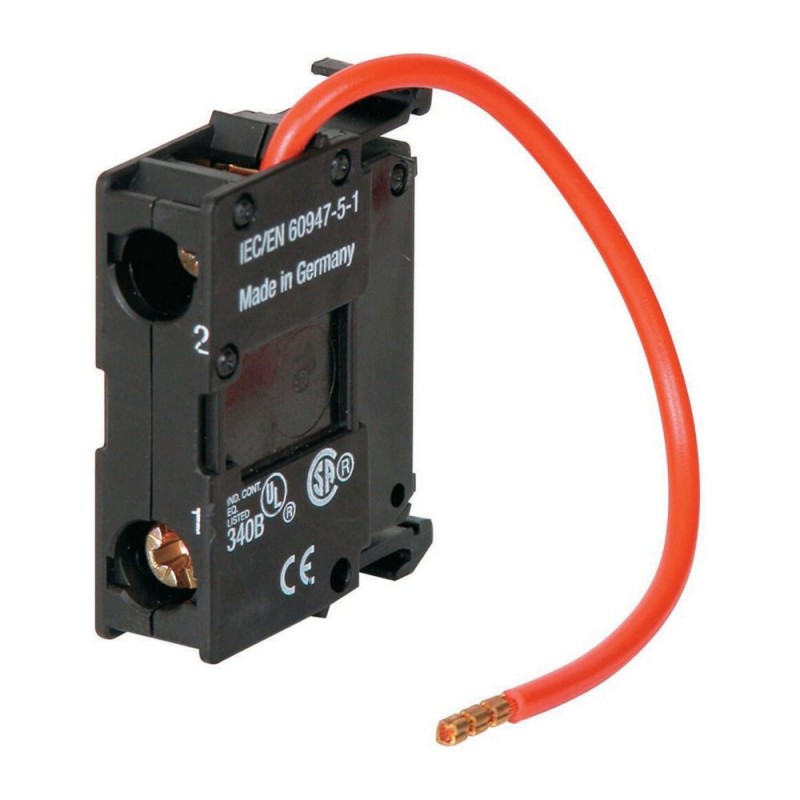

M22-XLED60 231078 M22-XLED60Q EATON ELECTRIC XLED60Q M22-levou Resistência para conexão a M22X-LED60 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-XLED60 231078 M22-XLED60Q EATON ELECTRIC XLED60Q M22-levou Resistência para conexão a M22X-LED60

M22-XLED60

231078

M22-XLED60Q

EATON-MOELLER

10

XLED60Q M22-levou Resistência para conexão a M22X-LED60

Mais detalhes


Disjuntores de baixa tensão > Acessórios para dispositivos de controle

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $76.26
Preço unitário: $7.63

Quantidade Preço
10+$7.63
30+$6.61
50+$6.17
70+$5.94
90+$5.85
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Série elemento, 42-60VAC/DC, LED, 12-30V
A frente de elementos obter o seu brilho com o RMQ-Titan DIODO emissor de luz de elementos!

Programa de entrega

A função básica acessórios
Elementos de LED
Função
para a conexão de 12 - 30 V elementos de LED
Descrição
LED, o resistor de
Técnica de conexão
Terminais de parafuso
Tensão operacional nominal [Ue]
42 ... 60 V AC/DC V
Grau de Proteção
IP20
Conexão para SmartWire-DT
nenhum
Aprovação
116Z024
Técnica de conexão
Terminais de parafuso
Notas

Para botão de acionamento de atuadores, lâmpadas, botões iluminados e iluminadas seletor de atuadores, o seguinte se aplica:

M22...-R só em combinação com M22-emissor de luz...-R

M22...-G somente em combinação com M22-emissor de luz...-G

M22...-W apenas em combinação com M22-emissor de luz...-W

M22...-Y só em combinação com M22-emissor de luz...-W

M22...‐B em combinação com M22‐emissor de luz...‐W ou M22‐emissor de luz...‐B

Dados técnicos

Geral
Grau de Proteção
IP20
Temperatura ambienteAberto
-25 - +70 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Acessórios para dispositivos de circuito de controle (EC002024)
Tipo de acessório elétrico
Resistor bloco
Tipo de mecânica acessório
Outros

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo: -

Dimensões

Botão de pressão com M22-(C)K...
Botão de pressão com M22-(C) DIODO emissor de... + M22-XLED...

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
