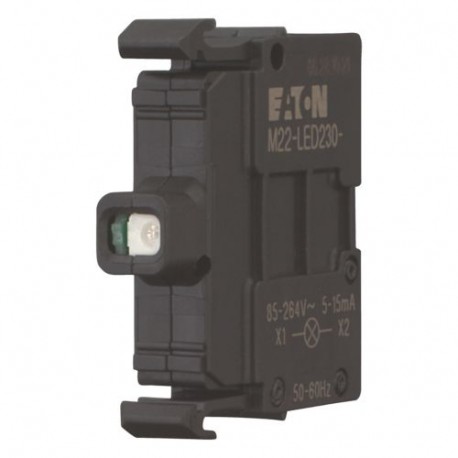

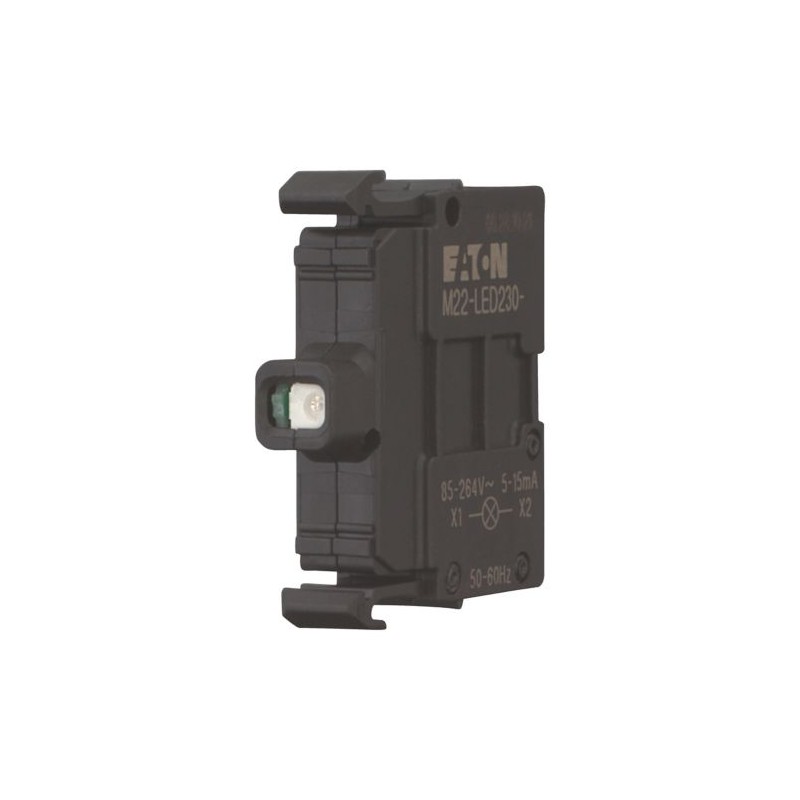

M22-LED-G 216559 Y7-216559 EATON ELECTRIC M22-LED-GQ Led 24VAC / verde dc Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-LED-G 216559 Y7-216559 EATON ELECTRIC M22-LED-GQ Led 24VAC / verde dc

M22-LED-G

216559

Y7-216559

EATON-MOELLER

M22-LED-GQ Led 24VAC / verde dc

Elemento LED. Verde. Montagem frontal. 12-30 V CA/CC. Conexão a parafuso

Eaton Moeller® series M22 LED element, green, front mount, 12-30VAC/DC

Elemento LED, Fixação: Montagem frontal, Tecnologia de conexão: Terminais de parafuso, Tensão nominal de operação: Ue= 12 - 30 V AC/DC, 50/60 Hz V, Corrente nominal de operação: Ie= 8 - 15 mA, Consumo de energia: Pmax.= 0,26 W, a 24 V, Grau de proteção: IP20, Conexão ao SmartWire-DT: não, Normas: IEC 60947-5-1

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de suporte da lâmpada para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $7.92
Preço unitário: $7.92
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
216559
EAN
4015082165598
Product Length/Depth
38 mm
Product Height
10 mm
Product Width
37 mm
Product Weight
0.011 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 14-05
IEC 60947-5
EN 60947-5
UL 508
CSA Std. C22.2 No. 94-91
VDE
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL Category Control No.: NKCR
UL
CSA-C22.2 No. 94-91
CSA
CSA Class No.: 3211-03
IEC 60947-5-1
UL File No.: E29184
CE
CSA File No.: 012528
Model Code
M22-LED-G

Especificações do produto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Light source
Diode
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
6000 V AC
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
-40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Operating torque
0.8 Nm
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - max
14 mA
Rated operational current (Ie) - min
5 mA
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
30 V
Rated operational voltage (Ue) at AC - min
12 V
Rated operational voltage (Ue) at DC - max
30 V
Rated operational voltage (Ue) at DC - min
12 V
Static heat dissipation, non-current-dependent Pvs
0.45 W
Voltage type
AC/DC
Fastening type
Front fastening
Mounting position
As required
Light color
Green
Connection type
Front fixing
Lamp type
LED
Overvoltage category
III
Connection type (auxiliary circuit)
Screw connection
Degree of protection
IP20
Lamp holder
None
Power consumption
Max. 0.26 W
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Terminal capacity (stranded)
0.5 - 2.5 mm²
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Terminal capacity (solid)
0.75 - 2.5 mm²

ETIM for 216559 Componentes industriais para Baixa Tensão (EC000204)
Característica Valor
Transformador integrado (EF001358) Não
Com resistência de redução de tensão integrado (EF001399) Não
Com fonte de luz (EF005905) Sim
Com díodo integrado (EF001400) Sim
Suporte da lâmpada (EF000048) Nenhum
Tensão nominal Ue em CA 50 Hz (EF007029) 12 V
Tensão nominal Ue em CA 60 Hz (EF007030) 12 V
Tensão nominal Ue na CC (EF007031) 12 V
Tipo de tensão para atuação (EF008242) AC/DC
Tipo de lâmpada (EF002423) LED
Tipo de conexão do circuito auxiliar (EF006820) Ligação com parafuso
Cor da fonte de luz (EF001402) Verde
Tipo de aperto da fixação (EF002442) Fixação frontal
